汽车自动变速器用行星平面齿轮组结构

　　这套行星式平面齿轮组是自动变速器核心的扭矩传递与变速执行单元，日常装车场景里主要匹配乘用车辆的横置自动变速箱，也可在小型工程机械的动力换挡变速箱、工业减速传动单元中适配使用。实际运行过程中，通过约束不同构件的固定状态，就能实现多档位的传动比切换：固定内齿圈时动力从太阳轮输入、行星架输出，可获得大减速比的低速大扭矩输出，适配车辆起步、爬坡的工况；固定太阳轮时动力从内齿圈输入、行星架输出，可获得中等减速比的常规行驶档位；约束行星架时动力从太阳轮输入、内齿圈输出，还能实现倒挡的反向传动，完全覆盖自动变速器多档位切换的核心功能需求。

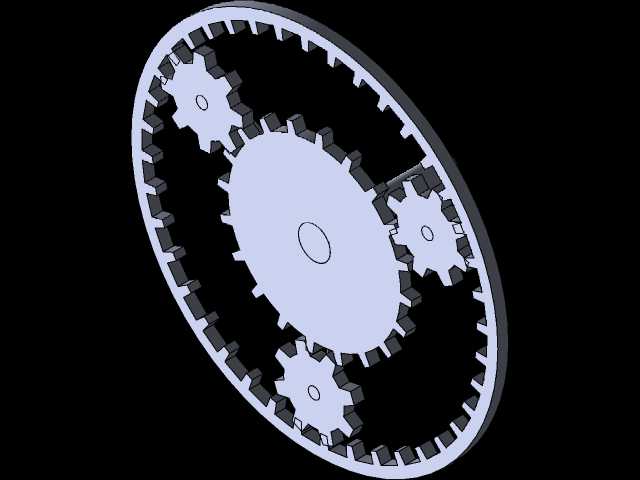

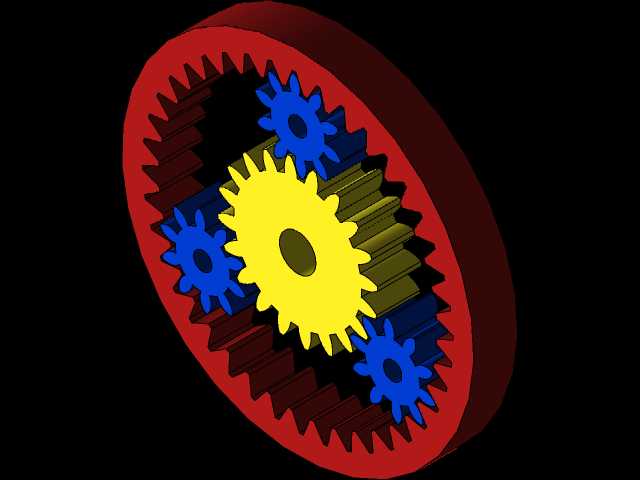

　　从结构设计逻辑来看，这套齿轮组采用单排行星轮布置，中心为太阳轮，周向均匀布置三个行星轮与太阳轮、外侧内齿圈同时啮合，相比定轴齿轮传动，同扭矩承载能力下轴向与径向尺寸可缩小30%以上，非常适合自动变速器舱内紧凑的安装空间限制。建模过程中严格遵循渐开线圆柱齿轮的啮合参数规范，太阳轮与行星轮、行星轮与内齿圈的模数、压力角保持完全一致，齿侧间隙预留0.02-0.05mm的装配公差，避免热态运行时出现齿面卡滞；三个行星轮的安装孔位在行星架上呈120°均匀分布，孔位同轴度公差控制在0.01mm以内，保证运转过程中各行星轮受力均匀，避免偏载导致的齿面异常磨损。

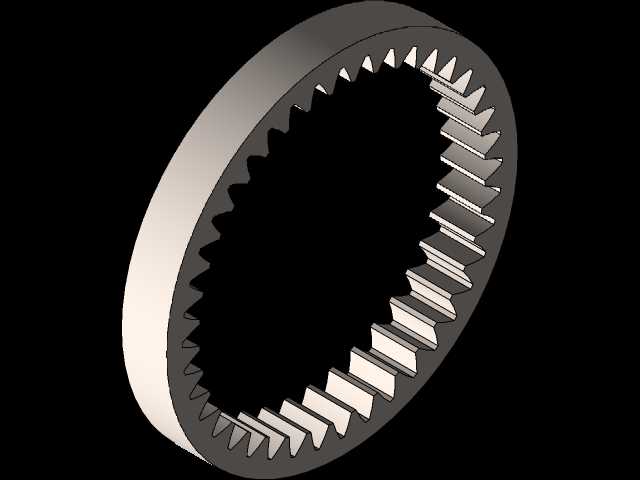

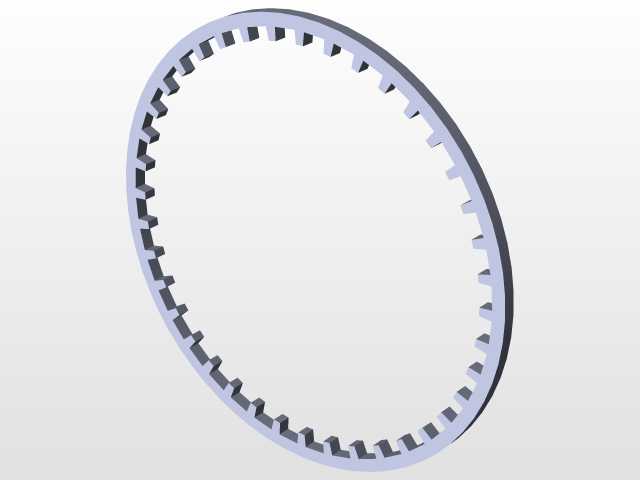

　　安装边界方面，这套齿轮组的径向最大尺寸为内齿圈的齿顶圆直径，轴向尺寸与齿轮齿宽、行星架厚度直接相关，设计时将太阳轮的内花键孔作为动力输入接口，可直接与变速箱输入轴的外花键配合，内齿圈外圈设置卡槽结构，可与变速箱的离合器毂、制动带配合实现构件的锁止与释放，行星架的输出端设置连接法兰，可直接与变速箱输出轴的传动结构对接，所有配合面的尺寸公差均按IT7级精度设定，满足变速器总成的装配精度要求。

　　实际工况适配中，这套齿轮组的齿面均设计有齿向修形量，可抵消齿轮受载后的弹性变形、轴系挠度带来的啮合偏载，提升传动平稳性，降低高速运转时的齿轮啮合噪音；齿轮材料选型对应20CrMnTi渗碳淬火工艺，齿面硬度可达HRC58-62，芯部韧性充足，可承受变速器换挡过程中的瞬时冲击载荷，满足整车30万公里以上的使用寿命要求。建模时完整还原了每个轮齿的渐开线齿廓、齿根过渡圆角，可直接用于后续的有限元受力分析、运动学仿真验证，也可作为变速器结构教学、传动方案验证的参考模型，帮助设计人员快速校核传动比、安装空间、构件干涉情况，缩短传动系统的开发周期。
