Mini USB B型板端直插连接接口结构

　　做消费类电子、工控小型设备结构设计的工程师，对Mini USB B型接口肯定不会陌生，早年的移动硬盘、老式工控手持终端、便携检测设备、早期数码外设上，这类接口几乎是标配的数据供电二合一连接部件，哪怕现在Type-C接口大面积普及，很多存量工业设备、老旧数码外设的维修替换、配套工装设计里，依然会用到这款板端直插的连接接口。

　　从实际使用场景来看，这款接口属于板端焊接式的母座，主要承担两个核心作用：一是实现设备与外部线缆的物理连接锁定，二是完成USB2.0协议下的数据传输与5V供电导通。日常选型时首先要关注安装边界，这款母座采用直插DIP焊接引脚，插装在PCB板上时，本体突出板面的高度要和设备外壳的开口尺寸匹配，外壳上的避让开口不能过大否则会出现接口晃动、插拔时受力偏移的问题，也不能过小导致装配干涉，通常外壳开口要比接口金属外壳的外轮廓单边留0.15-0.2mm的装配间隙，同时要注意接口后方的引脚焊接区域，要和PCB上的其他元器件留出至少2mm的安全距离，避免波峰焊时连锡，也方便后期维修拆换。

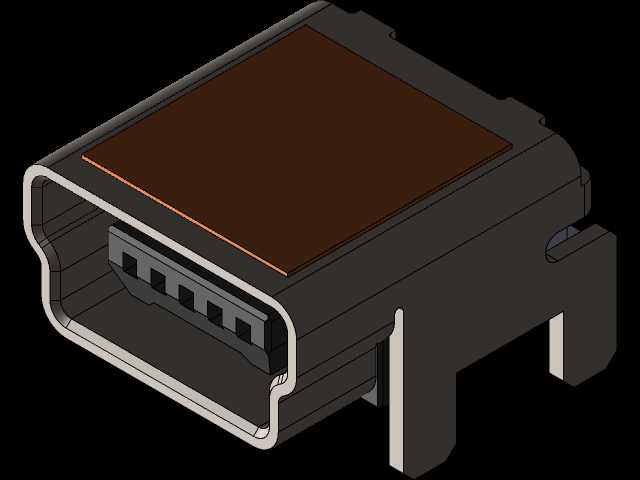

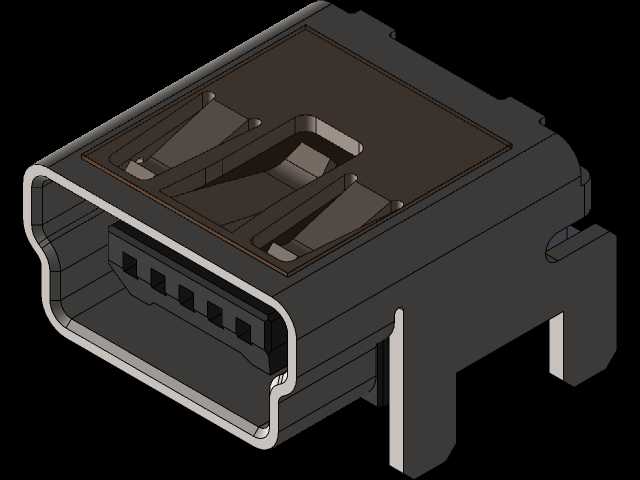

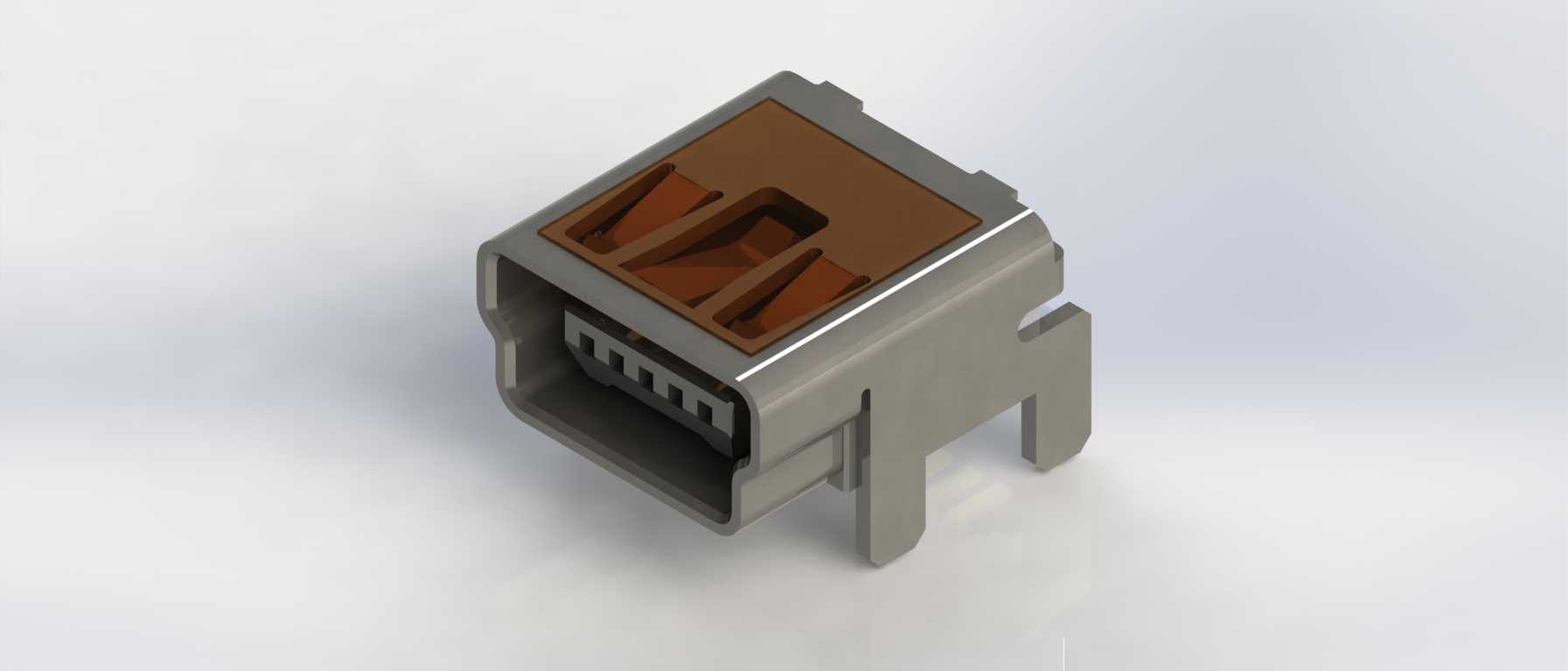

　　设计这款接口结构的时候，首先要考虑插拔寿命的问题，常规民用级的这类接口插拔寿命要求在5000次以上，工业级应用场景下要做到10000次以上，所以内部的接触弹片采用高弹性铜材，表面镀金处理，既保证导通时的接触电阻足够小，也能避免长期使用后氧化导致的接触不良。接口内部的棕色胶芯是绝缘定位部件，一方面把各个信号引脚、电源引脚隔开，避免引脚之间短路，另一方面胶芯上的定位槽和公头的凸起结构匹配，插入时能起到导向作用，防止公头插反、插歪损坏内部弹片。外部的金属屏蔽壳除了起到结构固定、增强插拔时的结构强度之外，还能起到电磁屏蔽的作用，减少外部电磁干扰对数据传输信号的影响，金属壳上的两个固定插脚是直接焊接在PCB的接地焊盘上的，插拔时的受力会通过这两个插脚传递到PCB板上，避免内部的信号引脚直接承受插拔力导致引脚脱焊。

　　很多新手工程师在做PCB封装设计的时候，容易忽略接口的定位柱尺寸，这款母座底部有两个塑料定位柱，对应PCB上要开两个定位孔，开孔尺寸要比定位柱单边大0.1mm，过波峰焊的时候定位柱能辅助固定接口，避免焊接时接口偏移。另外要注意接口的插入深度，公头插入母座的有效深度是6.5mm左右，设计外壳的时候不能让外壳挡住公头的插入路径，比如有些设备外壳做了弧形面，就要核算公头插入后，线缆接头的尾部和外壳曲面之间的间隙，避免公头插不到位导致连接松动。

　　从结构细节来看，金属外壳的两侧做了卡扣缺口，公头插入后，公头外壳上的弹性卡扣会卡进这个缺口里，提供一定的拉脱力，正常使用时不会因为轻微拉扯就导致线缆脱落，这个卡扣的深度设计很关键，太浅的话锁止力不够，容易掉，太深的话拔插的时候阻力太大，用户体验差，常规设计里卡扣的锁止深度在0.3mm左右，既能提供足够的拉脱阻力，也不会让插拔手感过于生涩。内部的引脚排布严格遵循USB2.0的定义，从左到右分别是电源正、数据负、数据正、接地，胶芯上的引脚槽做了防呆设计，公头如果插反是无法插入的，从根源上避免反插导致的电源短路烧坏设备主板。

　　在做整机结构的强度校核时，要重点考虑接口区域的受力，很多设备损坏都是因为线缆被拉扯、磕碰时，力量全部作用在接口的焊接引脚上，导致焊盘脱落、PCB铜皮被扯掉，所以设计时最好在接口附近的外壳上做线缆限位结构，或者在PCB上接口的位置增加加强筋，把金属外壳和PCB之间的固定做扎实，让插拔、拉扯的力量尽可能传递到设备外壳和金属屏蔽壳上，而不是直接作用在焊接引脚上。另外这款接口的工作温度范围通常在-25℃到85℃之间，在一些户外使用的便携设备上选型时，要确认胶芯材质和金属镀层的耐温性能，避免低温环境下胶芯脆裂、高温环境下镀层加速氧化。

　　很多做逆向建模或者设备仿制的工程师，在测绘这类接口的时候，容易忽略胶芯内部的弹片行程，弹片的压缩量如果设计不对，要么公头插入后接触不良，要么弹片压缩量过大导致塑性变形，插拔几次就失去弹性，建模时要还原弹片的自由状态高度和压缩后的工作高度，保证公头插入后弹片的接触压力在0.5N-1N之间，这个压力区间既能保证接触可靠，也不会让插拔力过大。另外金属外壳的折弯圆角也要注意，圆角太小的话冲压加工时容易开裂，圆角太大的话会导致外壳尺寸超差，和公头配合间隙过大，连接时出现晃动。
