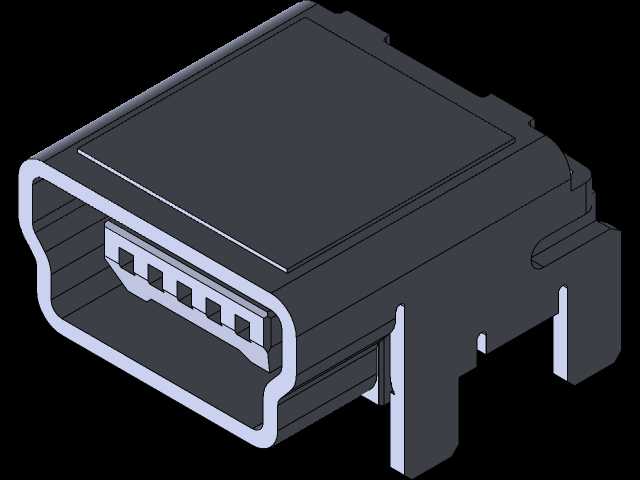

板端卧式USB接口连接器结构设计

　　在消费电子、工业控制设备、通讯终端、嵌入式硬件开发等领域，板端USB接口是实现设备间数据交互、供电传输最常用的互联部件之一，这类卧式贴片安装的USB母座，广泛应用于工控主板、路由器、交换机、小型智能终端、便携式检测设备的PCB板载互联场景，承担着外设接入、程序烧录、数据导出、低压供电等多重功能，是硬件结构设计中最常接触的板级互联元件。

　　从实际使用场景出发，这类接口的设计首先要匹配公头插拔的力学与尺寸公差要求，接口内部的接触弹片采用等距排布设计，对应USB标准定义的电源、数据正负、接地引脚，弹片的折弯角度、回弹行程都经过反复校核，保证公头插入后接触电阻稳定，不会出现插拔松脱、接触不良的问题，同时弹片根部做了加强结构，能够承受至少千次以上的反复插拔而不发生塑性变形。接口外围的金属屏蔽壳一方面起到电磁屏蔽作用，减少外界电磁干扰对高速数据传输的影响，另一方面作为插拔时的主要受力结构，承担公头插入时的侧向力、插拔力，避免力直接传递到PCB焊盘上造成焊盘脱落。

　　设计过程中首先要明确安装边界，这类卧式贴片接口的定位柱与PCB上的定位孔严格对应，安装时定位柱先插入孔位完成预定位，再通过回流焊将屏蔽壳的固定引脚、内部胶芯的信号引脚焊接在PCB焊盘上，两侧伸出的固定脚做了加宽处理，焊接后能够提供足够的固定强度，应对日常使用中的插拔受力。胶芯部分采用耐高温绝缘材质，能够承受回流焊的高温而不发生变形，同时将各个信号引脚做物理隔离，避免引脚间短路，胶芯的前端导向结构做了倒角处理，公头插入时能够自动导正，不会出现插歪顶坏胶芯的情况。

　　外形设计上，接口的插合面尺寸完全遵循USB通用串行总线的标准规范，保证不同厂商生产的标准USB公头都能顺利适配，不会出现插不进或者间隙过大松动的问题。屏蔽壳的侧边做了卡扣折弯结构，和内部胶芯紧密扣合，不会因为长期插拔出现胶芯和外壳松脱移位的问题。接口的整体高度控制在板载元件的常规限高范围内，不会和设备外壳、其他板载元件产生干涉，适合在紧凑的设备内部空间中布置。

　　从结构可靠性角度考虑，屏蔽壳的边缘都做了圆角处理，避免生产组装过程中划伤操作人员或者损坏周边线材，接口后端的引脚伸出长度匹配常规厚度PCB的焊接要求，焊盘设计上建议在固定脚位置增加大面积铜箔铺铜，一方面提升焊接强度，另一方面可以将屏蔽壳可靠接地，进一步提升电磁屏蔽效果。在实际选型应用中，这类卧式接口相比立式接口占用PCB板面空间稍大，但整体高度更低，适合对设备厚度有要求的薄型终端产品，同时插拔时的受力方向平行于PCB板面，对焊盘的拉扯力更小，长期使用的可靠性更高。

　　建模过程中需要重点关注几个关键尺寸的公差配合：首先是接口内部弹片的位置度，必须保证公头插入后每个弹片都能和公头对应引脚可靠接触；其次是屏蔽壳内腔的尺寸公差，既要保证公头插拔顺畅，又不能间隙过大导致插拔时晃动影响接触稳定性；再者是安装定位柱的位置尺寸，必须和PCB封装严格对应，否则会出现贴装偏移导致焊接不良。另外还要注意胶芯和金属外壳的配合公差，避免高温焊接后因为不同材质的热膨胀系数差异出现外壳变形、胶芯移位的问题。

　　在工业类设备应用场景中，这类接口还需要考虑一定的防尘、防氧化设计，弹片表面通常会做镀金处理，提升抗氧化能力和导电性能，保证在工业现场相对复杂的温湿度环境下长期使用也不会出现接触不良的问题。屏蔽壳的接缝处做了紧密贴合处理，减少灰尘从接缝进入接口内部的概率，提升在多尘环境下的使用寿命。对于需要经常插拔的应用场景，还可以在接口外围增加加固结构，比如在PCB上接口位置增加金属固定支架，进一步分担插拔时的受力，避免接口因为长期受力出现焊盘开裂、接口脱落的故障。
