多通路铰接式液压油路连接阀体结构

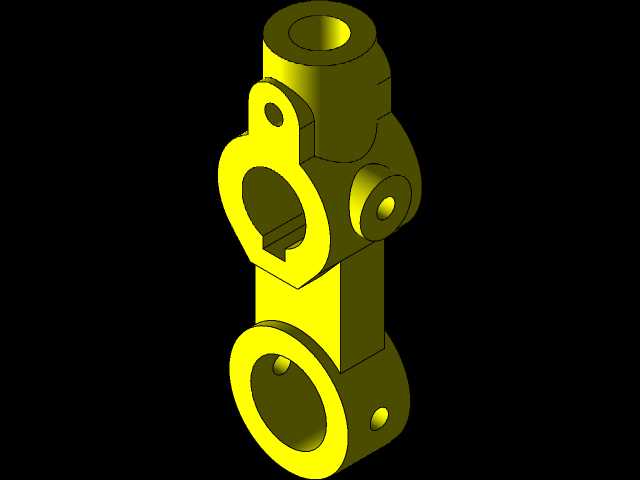

　　该零件为液压系统中用于多通路铰接位置的油路连接阀体，主要应用在需要实现相对转动的液压管路对接场景，常见于工程机械的动臂铰接点、自动化设备的摆动执行机构端、农用机械的折叠臂架油路接驳位置，能够在两个存在相对回转运动的部件之间完成压力油的导通，避免管路随部件摆动出现扭曲、弯折、磨损泄漏的问题。从结构设计来看，零件上下两端设置同轴的大直径通孔，为铰接安装的主定位孔，孔内壁加工有环形密封槽，可装入O型密封圈实现铰接面的静密封，防止压力油从铰接配合面溢出；主孔外侧的凸缘结构为安装贴合面，加工有足够的平面度要求，能够与对接部件的安装面完全贴合，避免装配后出现局部应力集中导致的密封失效。零件中部的方形连接段为主体支撑结构，

　　将上下两个铰接端刚性连接为整体，侧面伸出的带孔凸台为侧向油口的安装位，该凸台内的通孔与上下主孔内的环形油道连通，可实现侧向油路与铰接端油路的导通，满足多通路液压系统的油路排布需求；凸台端面同样加工有密封安装平面，可通过管接头对接外部液压管路，油道内部的转角位置均做了圆弧过渡处理，避免压力油在流通过程中出现紊流、局部压降过大的问题，同时减少油液内杂质在转角位置的沉积，降低油路堵塞的风险。从安装边界来看，上下主孔的直径尺寸适配常用的铰接销轴规格，装配时销轴穿过主孔将阀体固定在铰接基座上，阀体可绕销轴轴线做小角度回转，回转过程中上下端的环形油道始终与基座上的对应油口保持连通，不会因相对转动切断油路；侧向凸台的外伸长度经过严格核算，

　　既保证管接头安装时有足够的操作空间，又不会在阀体回转过程中与周边的结构件发生运动干涉，凸台上的小孔为定位销孔，装配时可装入定位销防止管接头随振动出现松脱。设计过程中针对阀体的受力情况做了优化，中部方形连接段的壁厚根据液压系统的额定工作压力做了匹配计算，在满足耐压强度要求的前提下尽可能减小壁厚，降低零件整体重量；所有油道的内壁粗糙度均控制在合理范围内，减少油液流动时的阻力损失，同时避免粗糙表面刮伤密封件导致密封失效。零件的各外轮廓边角均做了倒角处理，既去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升零件在交变油压作用下的疲劳强度。在实际应用中，该类阀体通常搭配组合式密封件使用，能够承受中高压等级的液压油压力，

　　适配矿物基液压油、乳化液等多种常用液压介质，可在-20℃到80℃的工作环境温度范围内稳定工作，广泛应用在各类需要回转油路接驳的液压设备中，替代传统的多管路铰接布局，减少管路接头数量，降低液压系统的泄漏点，提升整体管路布局的紧凑性。建模过程中严格遵循机械设计的公差配合要求，主铰接孔的尺寸公差按照H7级精度设置，保证与销轴的配合间隙处于合理范围，既不会因间隙过大导致阀体晃动偏移，也不会因间隙过小出现装配卡滞、转动阻力过大的问题；各密封槽的尺寸按照对应O型圈的安装标准设计，保证密封圈装入后有合理的压缩量，实现可靠的密封效果。
