伊顿PKZM系列电动机保护断路器结构模型

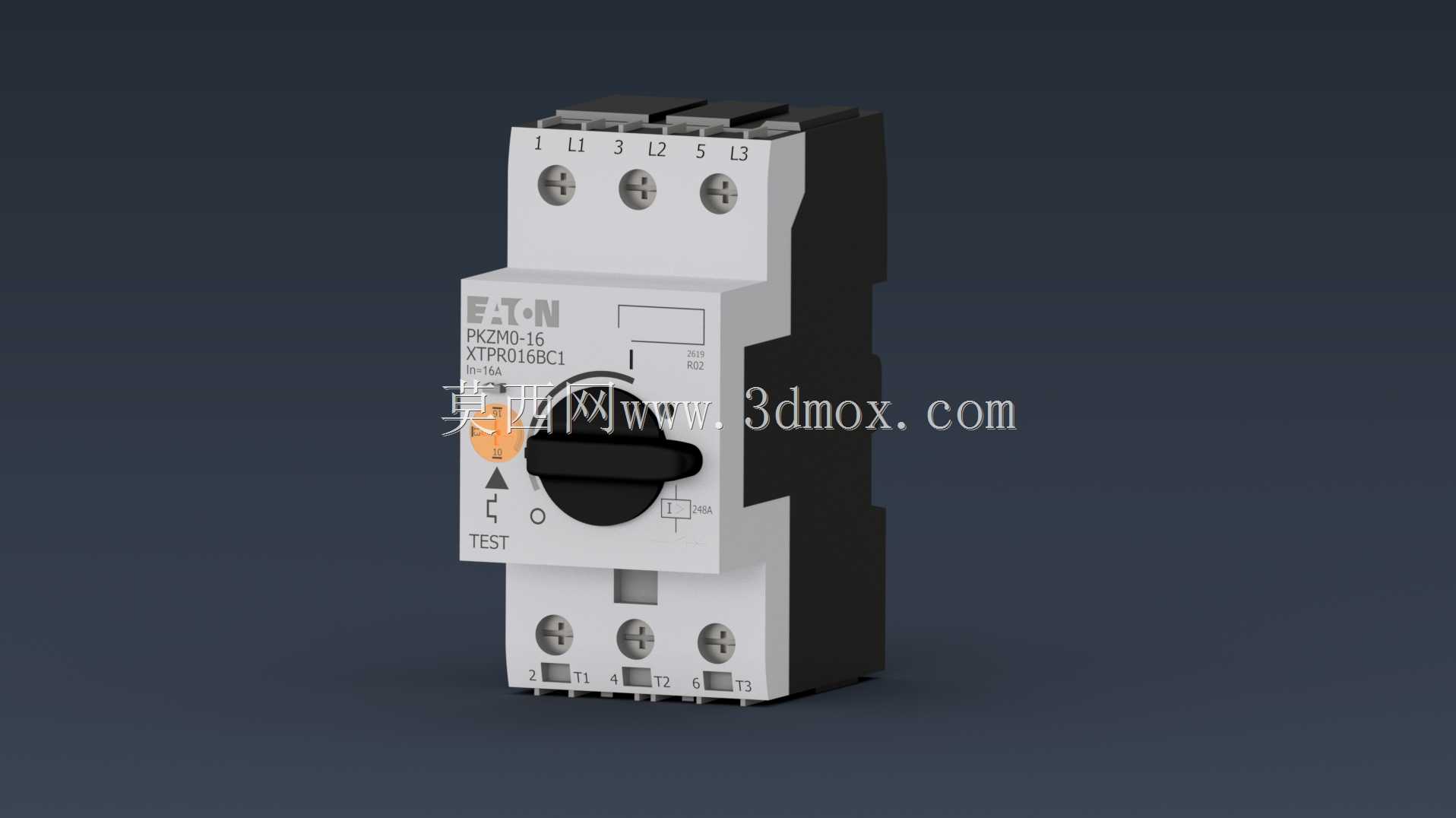

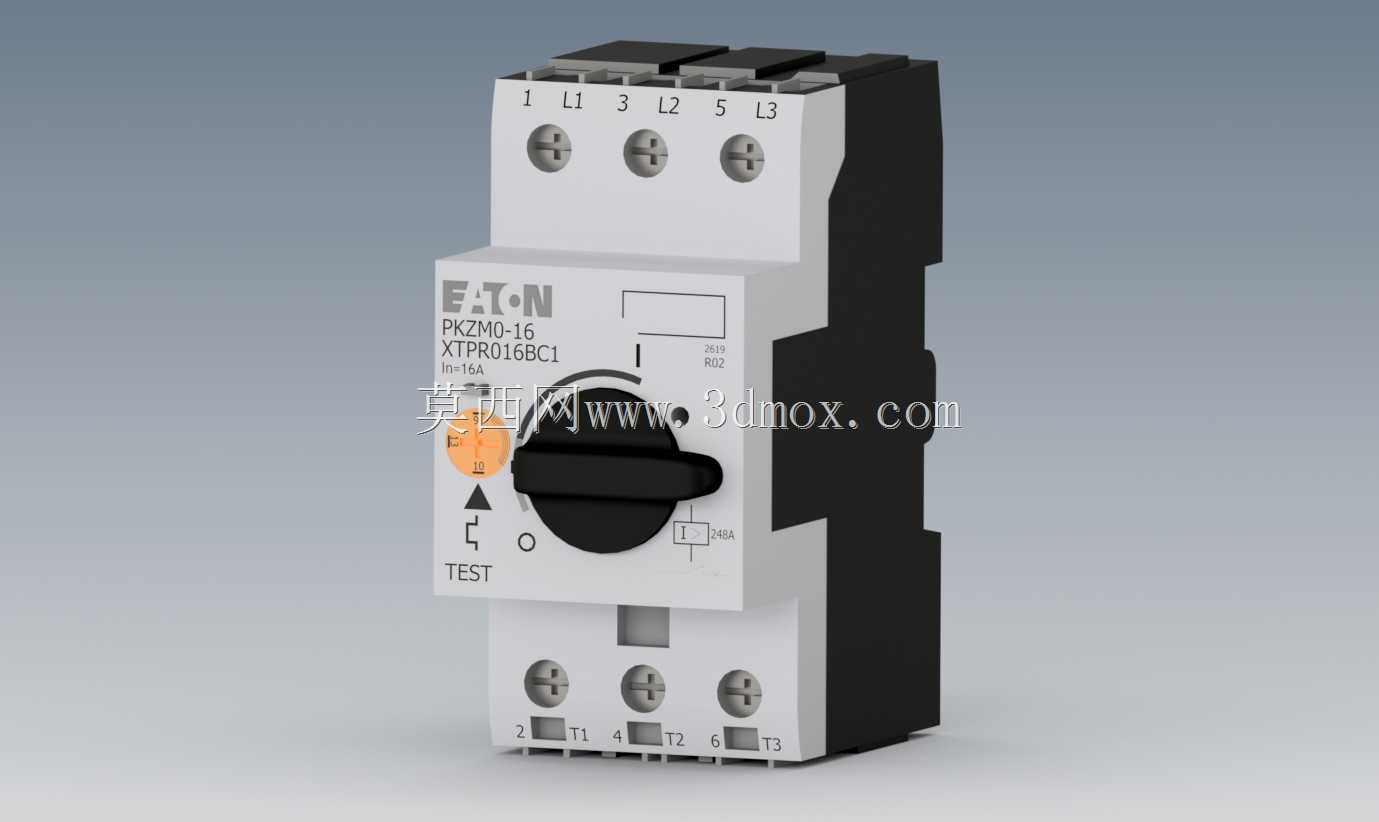

　　在低压配电与工业电机控制回路的设计选型中，电动机保护断路器是承担电机回路过载、短路保护以及就地分合操作的核心元件，本次呈现的伊顿PKZM 10-16A规格保护断路器模型，完全还原实物的结构细节与安装特征，可直接用于电气柜三维布局、柜内元件干涉校验、成套设备布线模拟等工程场景。从实际应用场景来看，这类保护断路器广泛覆盖小型三相异步电机的直接启动回路，常见于机床控制回路、输送线单体驱动、小型风机水泵配套、自动化单机设备的动力进线端，替代传统熔断器+接触器的分立保护方案，集成化的结构能大幅缩减柜内安装空间，同时减少回路接线节点，降低现场接线故障概率。从功能特性上看，该款保护断路器具备三段式保护特征：

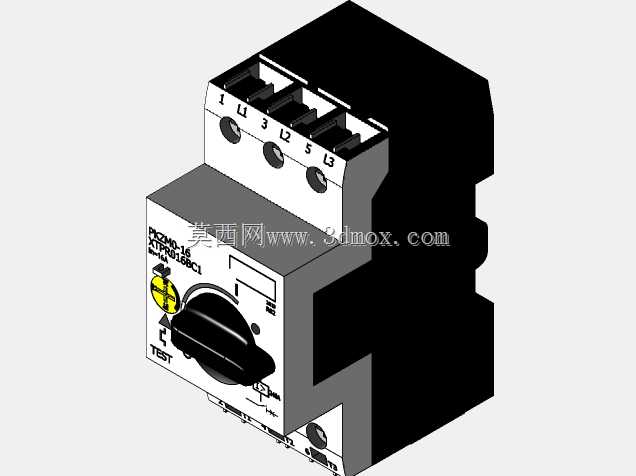

　　热过载反时限保护模块可根据电机额定电流整定动作阈值，匹配10-16A区间的电机额定电流参数，躲过电机启动过程的短时冲击电流，避免启动过程误跳闸；瞬时短路保护模块可在回路出现相间短路、接地大电流时毫秒级分断，切断故障回路；同时自带的TEST测试档位可在设备检修时验证脱扣机构可靠性，操作手柄具备明确的分合位置指示，挂锁孔位可满足断电上锁的安全操作规范，防止误送电引发的安全事故。在模型设计思路上，建模过程完全遵循实物的测绘尺寸，外壳的分模线、操作手柄的弧度、接线端子的沉孔深度、标识刻印的位置都做了1:1还原，没有做简化省略，方便结构设计人员在做柜内布局时准确核对安装间隙。外形尺寸方面，该款断路器为标准35mmDIN导轨安装结构，

　　主体宽度对应3个模数宽度，柜体布局时需预留手柄操作的前方空间，不小于50mm的操作净距才能满足现场操作的人机工程要求，上下进线端子的接线空间预留需匹配6平方毫米多股铜芯线的压接端子尺寸，端子螺丝的操作空间需预留螺丝刀垂直操作的余量，避免布线时出现工具无法操作的问题。安装边界上，模型还原了背部的导轨卡扣结构，卡扣的弹性行程、与导轨的配合间隙都和实物一致，布局时相邻元件的侧方间隙不小于10mm，满足低压电器的散热要求，避免多台元件紧密排布导致的温升超标问题；元件顶部与底部的走线空间需预留不小于30mm的弯线半径，方便进线与出线的线缆弯折布置，不会出现线缆硬折损伤绝缘层的问题。从结构细节来看，模型还原了正面的电流整定旋钮、脱扣指示窗口、

　　分合状态标识，侧面的散热槽结构也做了等比例复刻，在做热仿真模拟时可直接提取散热结构特征，不需要二次修改模型；接线端子的标识L1、L2、L3进线端与T1、T2、T3出线端的位置完全对应实物，方便电气设计人员做布线示意时准确匹配相序，避免接线错误。在成套设备的三维设计过程中，这类精准的元件模型可以帮助设计人员提前排查柜内元件与走线槽、母线排、柜门的干涉问题，比如操作手柄在分合闸过程中的摆动行程是否会碰到柜门内侧的标识牌、相邻断路器的手柄操作是否会互相干扰、接线端子的朝向是否方便现场接线作业，这些细节都可以通过三维模型提前验证，减少生产现场的改柜工作量。对于电机控制回路的设计人员来说，该模型可直接用于生成BOM清单的元件占位，核对元件的安装尺寸与柜内安装空间的匹配度，尤其是在紧凑型控制柜的设计中，每一寸空间的利用都需要精准核算，这类还原度足够的元件模型能大幅提升设计效率，避免出现元件采购回来后无法装入柜内的问题。同时模型还原了元件表面的品牌标识与参数刻印位置，在做设备三维展示、操作培训课件制作时，也能直接使用，不需要额外做贴图处理，还原真实的设备外观效果。
