伊顿DILM17三相交流接触器结构模型

　　这款伊顿DILM17三相接触器的三维结构还原，完全围绕工业现场的实际安装与使用需求搭建，没有做多余的外观美化，所有结构特征都对应实物的功能边界。在低压配电与电机控制场景里，这类接触器是最常用的执行元件，小到小型生产线的传送带驱动、机床辅助电机的启停，大到工装夹具的电磁阀组通断、照明回路的集中控制，都能见到同规格产品的身影，它的核心作用就是用小电流控制回路去通断主回路的大电流负载，避免操作人员直接接触高压大电流回路，同时配合热继电器、熔断器等元件实现过载、短路保护的回路逻辑搭建。

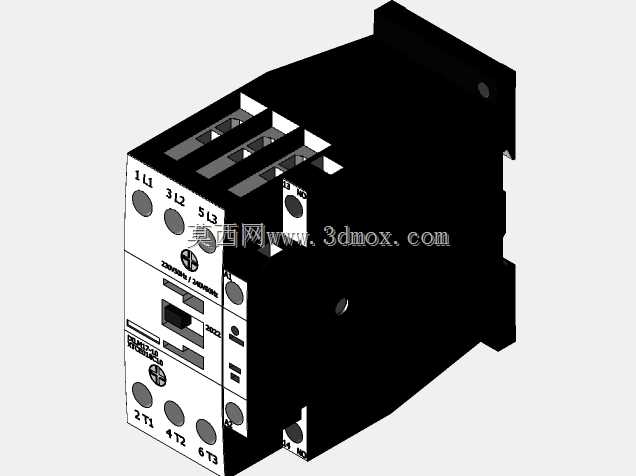

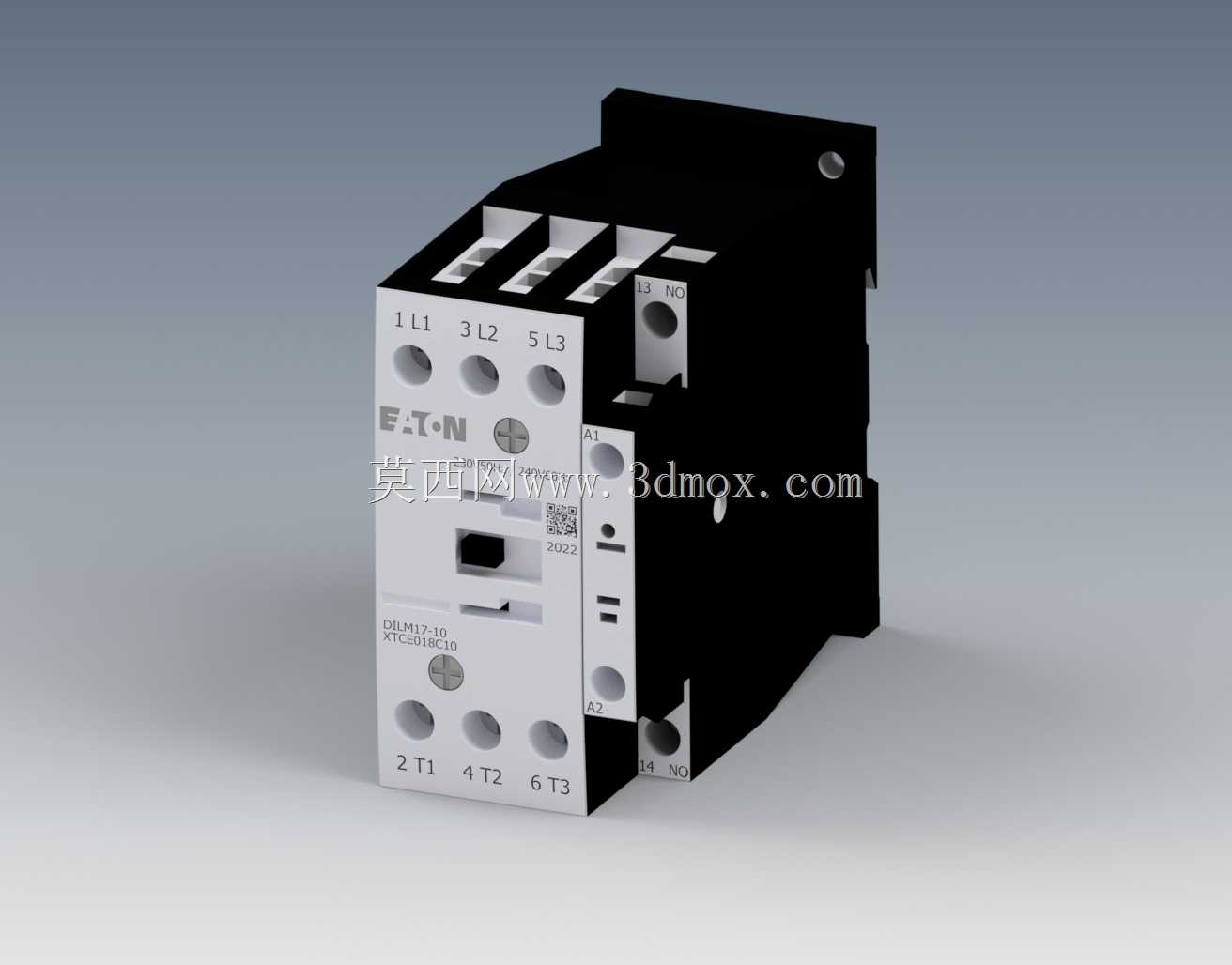

　　从结构设计逻辑来看，模型完整还原了产品的分层布局：主回路接线端采用上进下出的排布，上方三个主进线端子标注L1、L2、L3对应三相电源输入，下方三个出线端子标注T1、T2、T3接负载侧，每个接线端子都预留了标准的压线螺丝空间与接线片插入深度，和实物的接线操作空间完全匹配，不会出现建模时接线间隙不足导致实际装配干涉的问题。侧面预留的辅助触点安装位也做了精准还原，这个位置可以根据实际控制需求加装常开或常闭辅助触点，用于回路的信号反馈、联锁逻辑搭建，建模时特意保留了辅助触点和主本体之间的卡扣配合结构，安装槽的深度、卡扣的凸起尺寸都和实物一致，做电气柜布局设计时可以直接搭配对应辅助触点模型完成整柜装配校验。

　　安装边界的处理是这类电气元件建模最需要注意的部分，这款模型还原了产品背部的标准35mmDIN导轨安装卡扣结构，卡扣的开合行程、和导轨配合的间隙都做了符合实物的设定，同时本体侧面的安装固定孔位也完全对齐实物尺寸，在做电气柜安装板布局时，不需要额外调整尺寸就能直接完成导轨排布、元件间距校验，避免出现现场安装时元件之间间隙不足、接线操作空间不够的问题。本体的外形尺寸完全参照实物测绘，宽度方向刚好对应17A额定电流等级接触器的标准模数，高度方向预留了接线后线缆弯曲的安全距离，深度方向不会和柜内的走线槽、其他层的元件产生干涉。

　　功能特性的还原上，模型区分了主触点区域和控制线圈区域的结构分界，正面的标识区域、动作状态指示窗都做了细节还原，当线圈得电时内部衔铁吸合带动主触点闭合的动作行程，在建模时也预留了对应的运动空间，做机构运动仿真时可以直接设定动作参数，验证接触器吸合、分断过程中和周边元件的安全距离。线圈的接线端子A1、A2分别布置在本体的同侧上下位置，和常规低压接触器的接线习惯一致，建模时保留了端子的标识与接线空间，方便做二次回路布线设计时快速识别接线点位。

　　在不同行业的应用场景里，这类接触器的选型匹配度很高：在小型自动化设备里，它可以直接控制小功率三相电机的正反转、启停，搭配机械联锁附件就能组成可逆启动回路；在暖通空调设备里，它可以控制压缩机组、风机回路的通断；在小型配电系统里，它还可以作为大容量回路的隔离开关使用，配合分励脱扣附件实现远程分断操作。建模时特意考虑了不同应用场景下的附件安装兼容性，顶部的灭弧罩结构、侧面的附件扩展槽都没有做简化处理，不管是做电气柜的整体布局设计、还是做设备的虚拟调试，都能直接调用这个模型完成装配校验，不需要再额外补画结构细节。

　　从建模的细节处理来看，所有的倒角、拔模斜度都和实物的注塑件、冲压件特征一致，没有出现直角锐边这类不符合实际加工工艺的结构，外壳的拼接缝隙、端子的金属质感区分都做了对应处理，在做产品渲染、方案展示时也能达到足够的真实度，不会出现和实物外观偏差过大影响方案呈现效果的问题。主触点区域的绝缘隔筋结构也完全还原，隔筋的高度、厚度都符合低压电器的安全绝缘要求，相邻端子之间的爬电距离完全满足电气安全规范，做安规校验时可以直接参考模型的尺寸参数做初步评估。
