导轨式安装多功能时间继电器结构设计

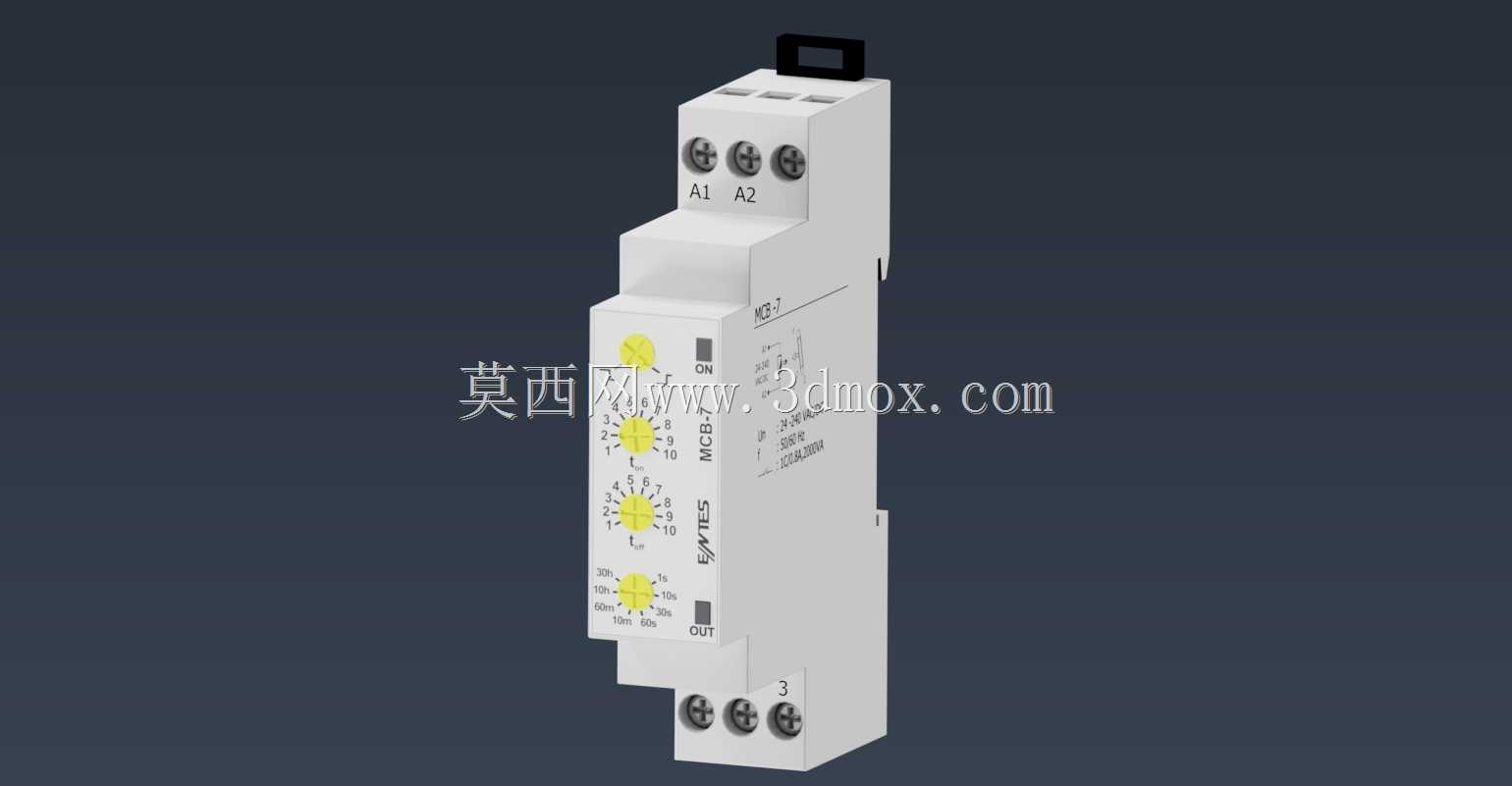

　　在低压电气控制回路的搭建过程中，时间类控制逻辑的实现始终离不开可靠的定时元件，这类元件广泛分布在工业生产线的时序控制回路、建筑配电的延时启停场景、小型自动化设备的动作间隔控制环节中，承担着按预设时间阈值切换电路通断状态的核心作用。本次呈现的这款导轨式时间继电器，采用标准模数化的外形设计思路，整体壳体宽度匹配常规DIN导轨安装的单模数尺寸，能够直接卡装在成套配电柜、现场控制箱内的标准35mm电气安装导轨上，无需额外定制安装支架，和同规格的断路器、接触器、辅助触头模块保持一致的安装边界，在柜内排布时可以紧贴相邻电气元件布置，不会出现尺寸干涉问题，有效压缩柜内元件排布的占用空间。

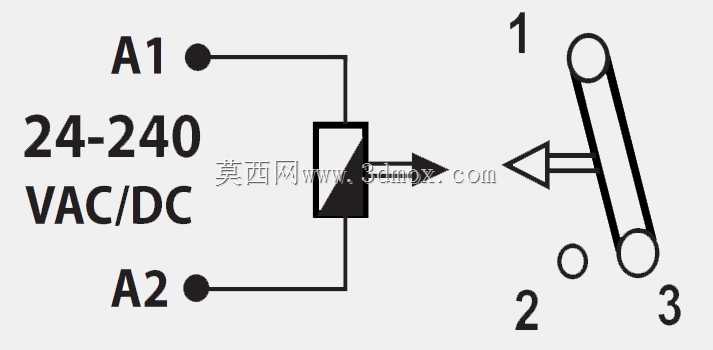

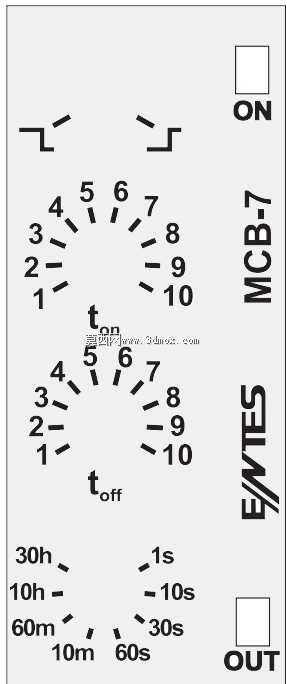

　　从功能设计层面来看，这款元件集成了多段时间量程的调节能力，壳体正面设置的多组调节旋钮，分别对应延时范围选择、延时时间微调、工作模式切换的操作需求，操作人员无需拆卸壳体，直接在柜内正面即可完成参数整定，调节旋钮旁设置了清晰的刻度标识，能够直观对应不同的延时档位，覆盖从秒级到分钟级的常用定时区间，满足电机星三角启动延时、照明回路延时关断、传送带动作间隔延时、设备故障报警延时触发等多种常见控制场景的使用需求。元件上下两端的接线端子采用螺钉压接结构，端子位置的排布符合常规电气接线的操作习惯，接线时导线可以从柜体正面垂直接入端子，压线螺钉的槽型适配标准十字螺丝刀操作，端子的导电件采用铜质镀镍处理，既保证足够的导电接触面积，又能避免长期使用过程中氧化导致的接触不良问题，端子旁清晰标注了A1、A2的电源接线位以及常开常闭触点的编号，接线过程中可以直接对照端子标识完成回路连接，减少接线错误的概率。

　　壳体结构的设计充分考虑了工业现场的使用环境，整体采用阻燃级工程塑料注塑成型，外壳拼接处设置了卡扣定位结构，装配后接缝严密，能够阻挡日常运维过程中灰尘、飞溅的细小杂物进入元件内部，同时壳体表面做了哑光防滑处理，日常操作调节旋钮时不会因为手部打滑影响参数调整的精度。元件顶部设置的导轨锁扣结构，和常规低压导轨元件的拆装逻辑一致，安装时只需将元件上部卡入导轨上沿，下部按压即可完成锁定，拆卸时用螺丝刀撬动锁扣即可快速取下，无需在柜内预留过大的操作空间，方便后期运维更换。正面设置的状态指示窗口，内置醒目的指示标识，当元件完成延时触发触点动作时，能够通过窗口直观看到动作状态，运维人员巡检时无需测量触点电位，直接观察指示状态即可判断元件是否正常工作，大幅降低现场排查故障的时间成本。

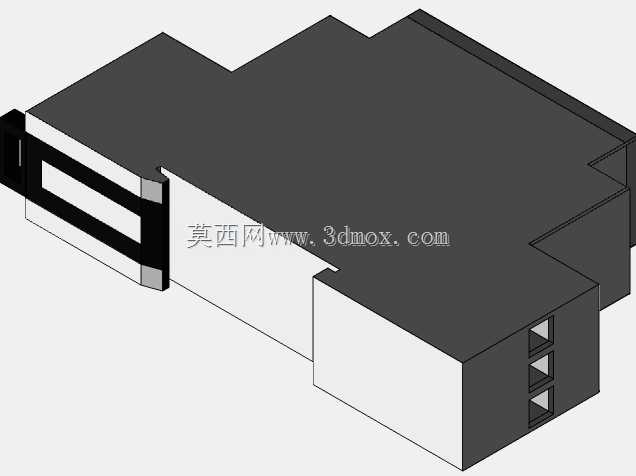

　　从结构建模的细节来看，这款元件的所有外观特征都按照实物等比例还原，包括旋钮的防滑齿纹、端子的沉孔结构、壳体表面的品牌标识区域、导轨锁扣的弹性结构都做了精准复刻，在进行成套柜的三维布局设计时，可以直接调用该模型进行柜内排布验证，检查相邻元件之间的接线空间、操作距离是否满足要求，避免实际装配时出现元件干涉、接线操作空间不足的问题。模型的结构拆分逻辑也完全贴合实际生产的装配关系，壳体上下盖、内部旋钮组件、接线端子组件、导轨卡扣都为独立的结构特征，在进行二次结构改型时，可以直接基于现有模型调整参数，比如更改壳体宽度适配更多功能模块、调整旋钮位置适配不同的操作场景、修改端子规格适配更大线径的接线需求，能够大幅缩短同类电气元件的建模周期，提升成套设备三维设计的工作效率。在实际选型应用中，这类模数化时间继电器因为安装尺寸统一、功能集成度高，已经成为低压控制回路中定时功能的首选元件，不管是小型单机设备的控制箱，还是大型生产线的成排配电柜，都能看到这类元件的应用，其标准化的安装尺寸也让不同品牌的同类型元件具备良好的互换性，后期设备维护时可以快速替换同规格产品，减少设备停机等待时间。
