Metasol Mc-65a低压交流接触器结构设计

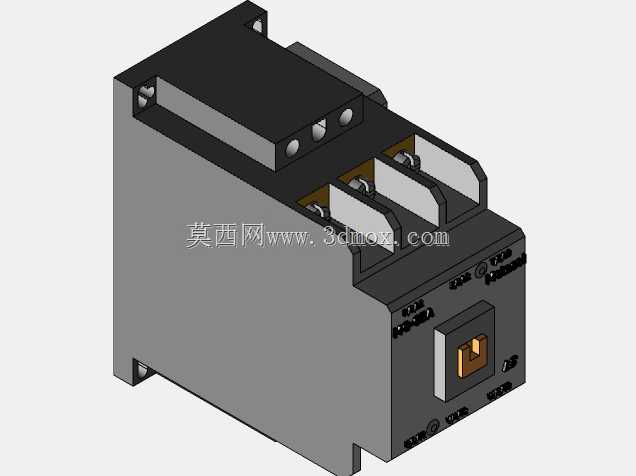

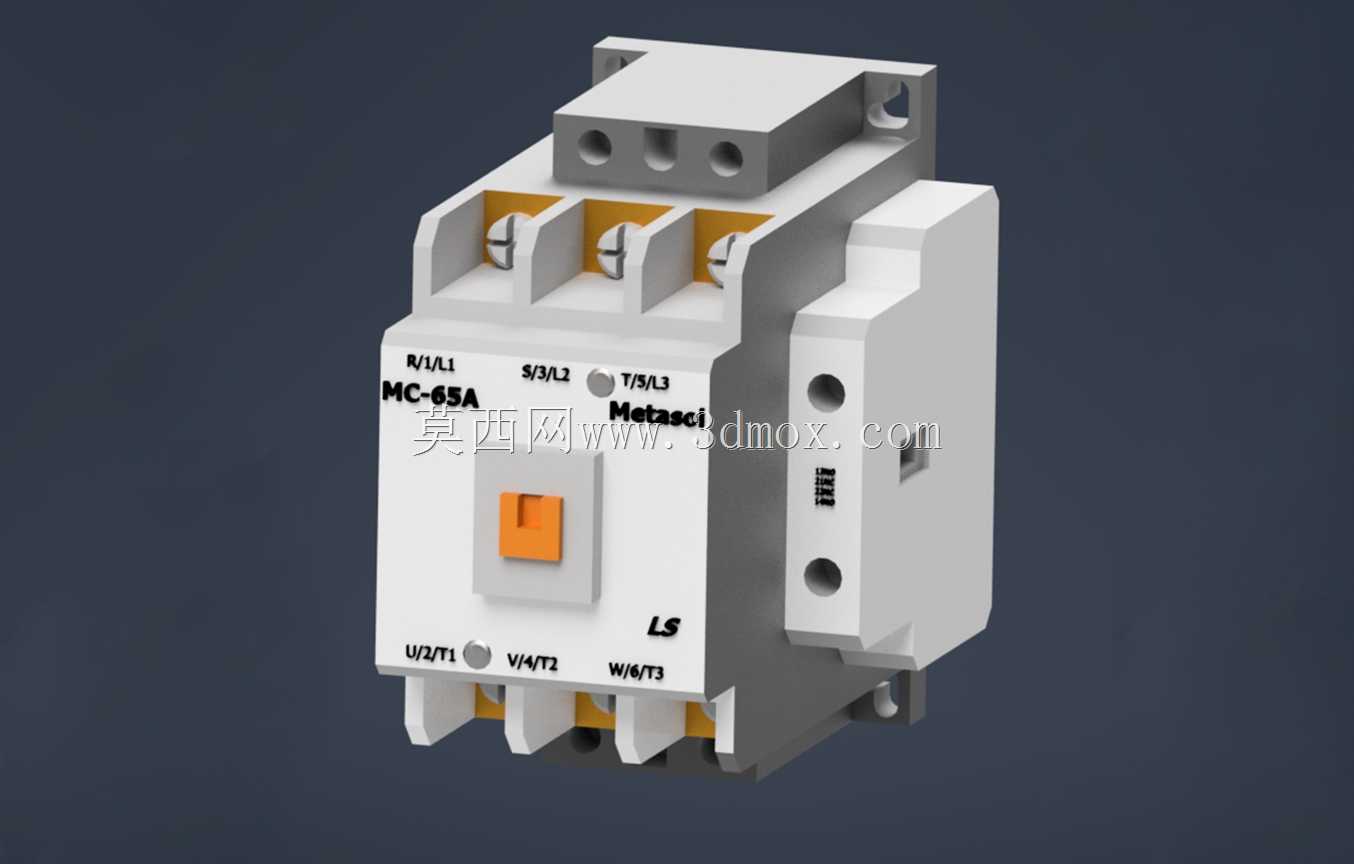

　　这款低压交流接触器的三维结构还原，完全围绕工业配电与设备控制场景的实际使用需求搭建，日常在低压成套柜、机床控制回路、小型生产线动力通断场景中，这类65A额定电流等级的接触器是承担主回路通断、负载启停控制的核心执行部件，区别于微型继电器的小电流信号切换属性，该规格产品可直接承载三相异步电机、加热模组等常见工业负载的额定工作电流，同时具备一定的短时过载耐受能力，匹配常规工业场景下的负载启动冲击特性。从结构设计逻辑来看，模型完整还原了产品的分层布局：上部为进线端接线工位，三个独立接线腔分别对应三相主回路的进线相序，每个接线位预留了标准接线端子的压接空间，接线腔之间设置了绝缘隔筋，避免不同相序之间的飞弧、爬电风险，

　　隔筋的厚度与凸起高度完全参照低压电器的绝缘安全间隙要求设计，保证在额定工作电压下的绝缘可靠性。中部为电磁驱动与触头总成区域，正面的操作指示块采用醒目的分色设计，可直观反馈触头的吸合、分断状态，方便现场运维人员快速判断设备工作状态，侧面预留的辅助触头安装位，可根据实际控制需求扩展辅助触点数量，满足自锁、互锁、状态反馈等不同二次回路的接线需求，安装位的卡扣结构与定位槽尺寸完全匹配同系列辅助附件的装配公差，无需额外打孔或改装即可完成附件加装。下部为出线端接线工位，与上部进线端对应设置三个独立接线腔，进出线端的接线螺钉位置、压接片尺寸保持一致，降低现场接线时的工装适配难度，同时主触头的行程参数、超程余量都在模型结构中做了对应体现，

　　保证吸合状态下触头有足够的接触压力，减少接触电阻过大导致的发热问题。安装边界方面，模型底部的标准卡轨安装结构完全适配工业现场通用的35mmDIN电气安装卡轨，卡爪的开合行程、锁紧结构的位置都做了精准还原，同时背部也预留了螺钉固定的安装孔位，可根据柜内安装空间、震动等级选择卡轨快装或螺钉紧固两种安装方式，两种安装方式的定位尺寸都符合低压电器的安装规范，可直接适配市面上标准的安装底板、安装梁的孔位布局。外形尺寸上，产品的整体宽度、深度、高度都参照同规格接触器的常规尺寸区间设计，三相主回路的接线端子间距满足不同线径电缆的接线弯曲半径要求，不会出现接线后线缆互相挤压、绝缘层破损的问题，外壳的散热筋布局对应内部触头、电磁线圈的发热区域，

　　可在密闭柜内环境下通过自然对流带走工作热量，避免长期工作时温升超标。从建模细节来看，所有装配间隙都参照实际产品的装配公差设置，比如操作按钮与外壳面板的间隙、上盖与底座的合模缝、接线端子与绝缘腔的配合间隙都符合实际产品的工艺水平，没有出现结构干涉、间隙不合理的问题，外壳的棱角都做了符合电气安全要求的圆角处理，避免安装运维过程中划伤操作人员，标识区域的凹槽结构也做了还原，可方便后续添加型号、参数、认证标识等丝印内容。在实际选型适配中，这类结构的接触器可直接替换同安装尺寸、同电流等级的同类型产品，无需改动柜内安装布局与接线位置，三维模型的完整结构可帮助电气设计人员在柜内布线模拟、安装空间校验时提前排查干涉问题，比如接线后的线缆弯曲空间、与相邻断路器、端子排的安全间隙、操作维护时的手指操作空间都可通过模型提前验证，减少现场安装时的整改工作量。
