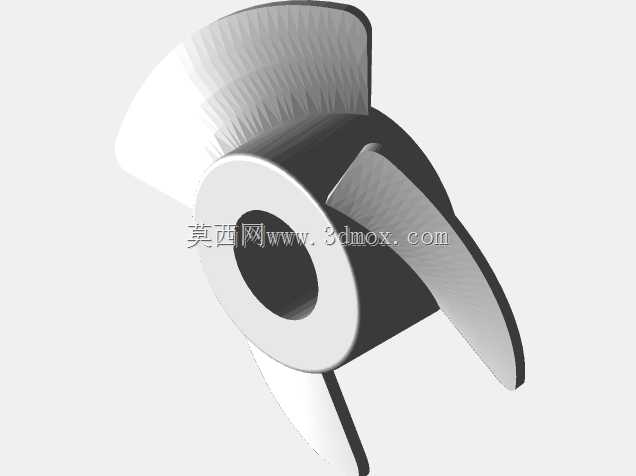

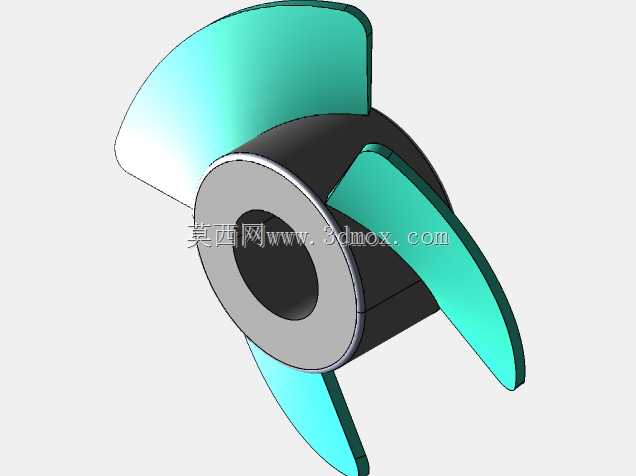

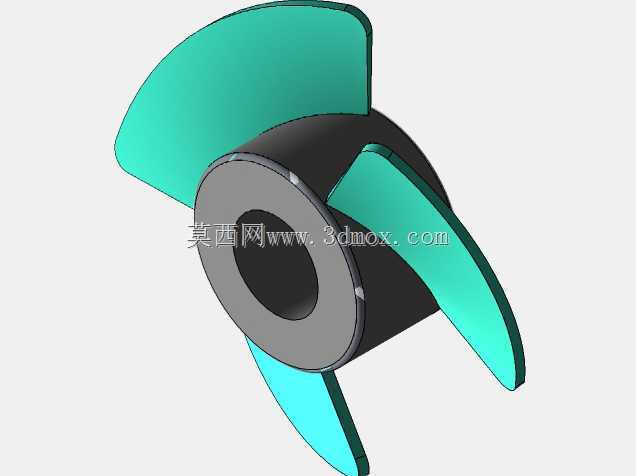

三叶轴装式螺旋推进叶轮结构设计

　　这类三叶轴装式叶轮，日常在小型流体输送、低载荷推进场景里出镜率不低，从微型水下探测设备的推进端，到小型搅拌装置的动力输出端，甚至部分低压风道的送风组件里，都能见到同结构设计的身影。做这个结构的三维建模时，最先要敲定的是轮毂与动力轴的配合边界，中心通孔的公差带要匹配常用的微型输出轴规格，孔壁预留的键槽或者顶丝位要避开叶片根部的应力集中区，毕竟叶轮运转时叶片根部承受的交变扭矩最大，要是安装位的应力和叶片工作应力叠加，很容易出现根部开裂的失效问题。叶片的曲面设计没有采用大升力的航空翼型，而是选了等厚渐变扭曲的曲面构型，这种构型加工难度低，不管是用3D打印做原型验证，还是用尼龙注塑做小批量生产，脱模和走刀的路径都更顺畅，

　　不会出现薄壁倒扣或者加工死角。三个叶片沿轮毂周向120度均布，动平衡校正的余量预留在叶片外缘的背面，不会破坏叶片工作面的流体线型，实际做动平衡时，只需要在背面非工作面去除少量材料，就能把运转振动控制在允许范围内。轮毂部分做了台阶式的加厚设计，靠近轴孔的位置壁厚最大，向叶片衔接处平滑过渡，既保证了轴连接的刚性，又不会让整体重量过大，毕竟小型推进场景里，动力端的输出扭矩有限，过重的叶轮会拉低启动响应速度，甚至出现堵转的情况。叶片的外缘做了小圆弧倒角，没有尖锐的棱边，一方面是避免装配时划伤操作人员，另一方面也能减少流体经过叶尖时的涡流损耗，提升运转效率。安装边界上，轮毂的轴向长度要匹配动力端的安装轴伸长度，

　　不能过长导致叶轮和设备端盖发生干涉，也不能过短导致轴连接的配合长度不足，运转时出现径向窜动。实际选型适配时，要注意这个叶轮的工作转速区间，因为叶片的刚性是按中低转速工况设计的，要是超转速运转，叶片的形变会超出设计阈值，不仅推进效率骤降，还可能出现叶片断裂飞出的风险。建模过程中，叶片和轮毂的衔接处做了大圆角过渡，没有直角接缝，这处细节很重要，直角位置不仅容易应力集中，在流体介质里工作时还容易挂留杂质，长期使用会破坏叶轮的动平衡，大圆角过渡既能分散应力，也能让介质流过时更顺畅，减少杂质附着的概率。中心轴孔的端面做了沉台设计，用来容纳轴端的锁紧螺母或者顶丝端头，避免锁紧部件突出轮毂端面，影响流体的进流状态，

　　毕竟叶轮入口处的流场紊乱会直接拉低整体的工作效率。从结构适配性来说，这个叶轮既可以用在水下推进场景，也可以通过更换材质适配粉体搅拌、空气输送的场景，只要调整叶片的表面粗糙度和壁厚参数，就能匹配不同介质的输送需求，比如输送粉体时把叶片表面做抛光处理，减少粉体粘附，输送腐蚀性流体时换成耐蚀材质的坯件加工，不需要改动整体的结构构型。做结构校核时，重点要算叶片根部的弯曲应力和轮毂的扭转剪切应力，这两个位置是整个叶轮的失效高发区，建模时把这两个位置的网格做加密处理，模拟不同转速、不同介质阻力下的应力分布，调整过渡圆角的大小，把最大应力控制在材料许用应力的三分之一以内，留出足够的安全余量，毕竟这类旋转部件一旦失效，很可能连带损坏动力端的轴承和电机。
