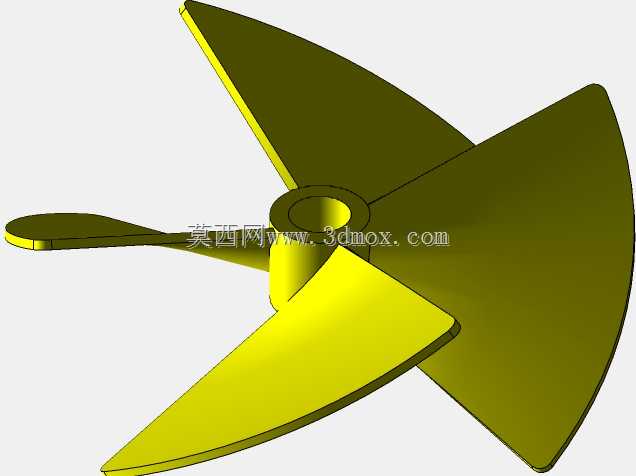

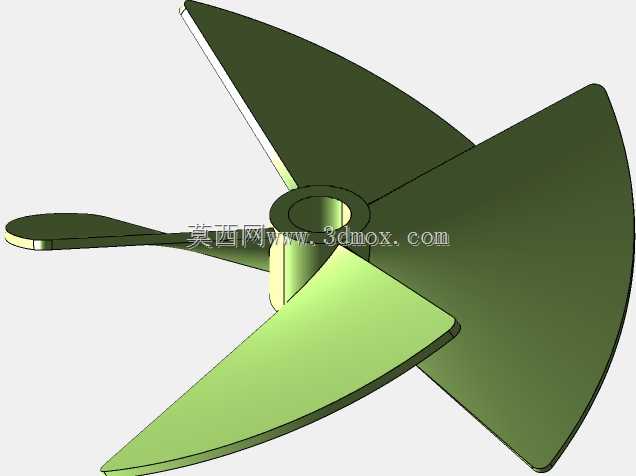

四叶曲面螺旋推进桨叶结构设计

　　这款四叶曲面螺旋桨的设计，首先要匹配流体介质内的推进效率需求，在低速流体输送场景下，四叶结构相比三叶桨能在相同转速下提供更均匀的推力输出，减少桨叶旋转过程中产生的脉动载荷，降低配套传动轴的振动幅值。从实际应用场景来看，这类桨叶既可以适配小型水面航行设备的水下推进单元，也能安装在搅拌罐体内部作为流体混合的动力部件，还可用于小型风力捕能装置的风轮端，适配不同工况下的流体动能传递需求。

　　设计过程中首先确定了桨叶的安装基准，中心的轴孔采用通孔结构，孔壁预留了键槽安装位，能够与标准直径的传动轴实现周向固定，避免大扭矩传递过程中出现桨叶与轴的相对滑动。轴孔外围的轮毂部分做了加厚处理，厚度方向覆盖桨叶根部的全部连接区域，将桨叶工作时根部的弯曲应力均匀分散到轮毂整个圆周面上，避免应力集中导致的根部断裂问题。

　　桨叶的曲面构型采用了变螺距设计，从靠近轮毂的根部到桨叶的外缘位置，螺距角逐步平滑过渡，根部区域的螺距角更大，能够在靠近轮毂线速度较低的区域提升流体的抓取能力，外缘区域线速度更高，适当减小螺距角可以降低流体沿桨叶展向的滑移损失，提升整体的能量转换效率。每片桨叶的截面都采用了翼型构型，压力面做了微凸设计，吸力面保持平滑的弧面过渡，旋转过程中压力面与吸力面的压差能够形成稳定的轴向推力，同时翼型截面的阻力系数更低，能够减少无用的功率损耗。

　　四片桨叶沿轮毂圆周呈90度等角度分布，每片桨叶的安装角保持一致，动平衡校准阶段将每片桨叶的质量差控制在极小范围内，避免高速旋转时产生偏心载荷。桨叶的外缘做了圆角钝化处理，既可以减少外缘位置的流体涡流噪声，也能避免安装或维护过程中尖锐边缘造成的磕碰损伤。从安装边界来看，桨叶的轴向总厚度控制在合理范围，安装时轮毂两端可以通过轴套或锁紧螺母实现轴向定位，不需要额外的复杂固定结构，拆装维护十分便捷。

　　在搅拌工况使用时，这款桨叶的曲面构型能够推动流体形成轴向的循环流场，相比平直叶片的搅拌桨，不会在桨叶后方形成大面积的流动死区，能够有效提升罐体内不同位置介质的混合均匀度，适合低粘度流体的搅拌混合作业。在推进工况使用时，桨叶的曲面能够将旋转的机械能高效转化为流体的轴向动能，四叶结构的推力输出更平顺，不会出现三叶桨常见的周期性推力波动，能够提升配套设备运行的平稳性。

　　建模过程中对桨叶与轮毂的连接位置做了圆角过渡处理，过渡圆角的半径根据桨叶根部的厚度做了匹配，既不会因为圆角过小导致应力集中，也不会因为圆角过大影响根部区域的流体流动状态。整个桨叶的壁厚采用了等强度设计，根部位置壁厚更大，向外缘方向逐步平滑减薄，在保证整体结构强度满足额定扭矩需求的前提下，尽可能降低桨叶自身的转动惯量，减少启动阶段的动力负载，同时也能降低材料的消耗。

　　针对不同的使用场景，这款桨叶的结构也预留了一定的调整空间，如果用于腐蚀类流体介质，可以在桨叶表面做防腐涂层处理，轴孔位置可以加装防腐衬套；如果用于高速推进场景，可以在桨叶前缘做耐磨强化处理，减少流体中杂质对桨叶前缘的冲蚀磨损。整体结构没有复杂的异形曲面，加工制造阶段既可以采用铸造成型后做表面精加工，也可以采用五轴铣削直接加工成型，不同加工工艺都能实现较高的尺寸精度，保证桨叶的动平衡性能满足使用要求。
