互锁式环形连接链环三维结构设计

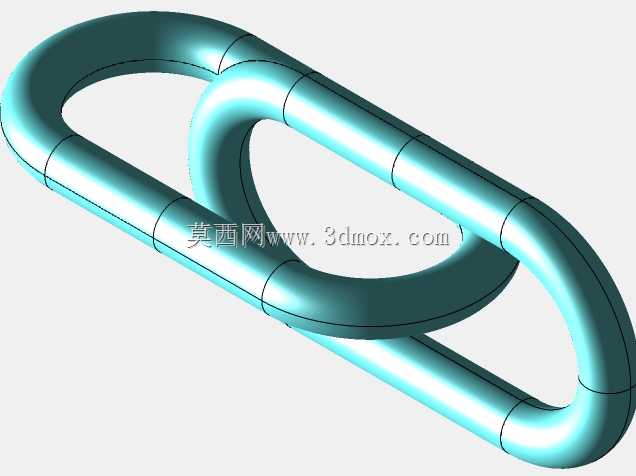

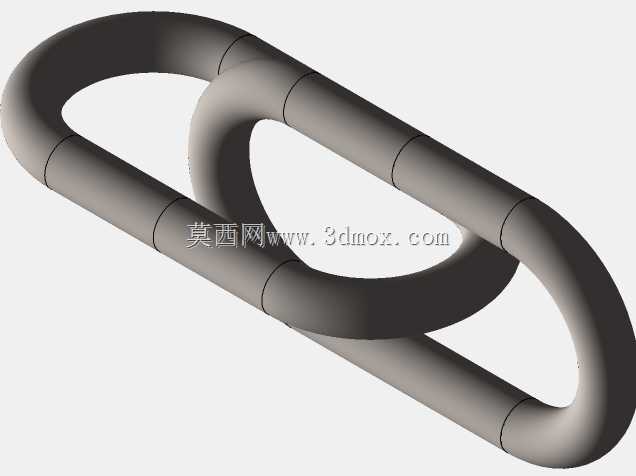

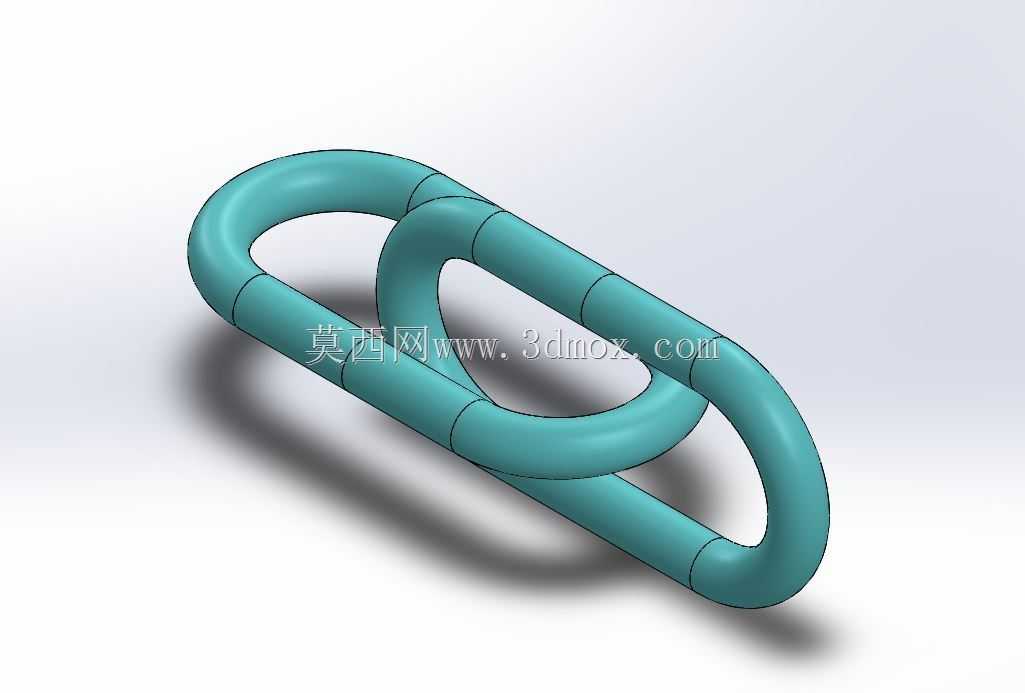

　　在各类机械传动、物料输送、载荷牵拉场景中，链环作为基础受力连接件，其结构合理性直接决定整套机构的运行可靠性与服役寿命。本次设计的互锁式环形链环，采用双环互扣的经典结构形式，单环为等截面圆弧形闭环结构，环体截面为正圆形，环身整体呈长圆形跑道轮廓，两个链环通过环身内腔实现无附加连接件的互锁铰接，铰接位置预留合理的活动间隙，可保证相邻链环在受拉状态下具备一定角度的偏转自由度，适配多方向载荷传递需求。

　　从实际应用场景来看，这类链环可适配多种工况：在轻型输送设备中，可作为输送链条的基础单元，配合链轮实现连续物料输送，适配食品加工、轻工包装等行业的轻型物料输送线；在小型起重牵拉场景中，可作为吊具连接件，实现吊点与被吊物之间的柔性连接，抵消起吊过程中的偏载冲击力；在防护围栏、限位索具等静态防护场景中，可作为柔性连接构件，实现刚性构件之间的缓冲连接，避免硬连接带来的应力集中断裂风险。

　　设计过程中首先明确受力边界：链环的核心受力方向为环体长轴方向的拉伸载荷，因此环身圆弧过渡位置采用等曲率平滑设计，避免截面突变带来的应力集中问题，环体互锁接触位置的曲率经过匹配计算，保证两个链环在相对转动时接触面为连续圆弧面，不会出现棱角卡滞或局部压强过大的问题。环身截面直径根据常规轻型载荷工况设定，在满足拉伸强度要求的前提下控制整体重量，避免不必要的材料冗余。

　　安装边界方面，单链环的内孔尺寸经过标准化适配，可与同规格的链环实现通用互配，也可与对应直径的卸扣、吊耳、链轮齿槽实现匹配安装，互锁后的两个链环可在垂直于环体平面的方向实现最大30度的偏摆角度，在环体平面内可实现180度的相对转动，能够适配多维度的载荷方向变化，无需额外加装铰接构件即可实现柔性连接功能。

　　结构细节上，环体所有表面均做圆弧过渡处理，不存在锐角棱边，既能够降低受拉时的应力集中系数，也能避免安装使用过程中对操作人员造成划伤，同时减少与配合件接触时的磨损量。互锁位置的间隙控制经过反复校核，间隙过小会导致链环转动卡滞，在受偏载时会产生额外的弯曲应力，大幅降低链环的破断拉力值；间隙过大则会导致链环之间晃动量超标，在高速传动场景中会产生冲击振动，影响整套机构的运行平稳性，因此设计时间隙值控制在环身截面直径的1%到2%区间，兼顾转动灵活性与连接刚性。

　　从建模逻辑来看，先绘制单环的中心轨迹线，以长圆形跑道线为扫描路径，正圆形为扫描截面完成单环实体建模，再通过环形阵列与位置配合完成双环互锁装配，建模过程中对接触位置做干涉检查，确保两个链环在全角度转动范围内均无实体干涉，同时验证极限受拉状态下的接触面贴合情况，保证载荷能够均匀传递到整个环身截面，不会出现局部载荷过载的问题。这类链环在实际生产中可采用锻造、铸造或圆钢弯制焊接工艺加工，三维模型的结构尺寸可直接作为工艺编制的参考依据，减少后续生产过程中的尺寸校核工作量。
