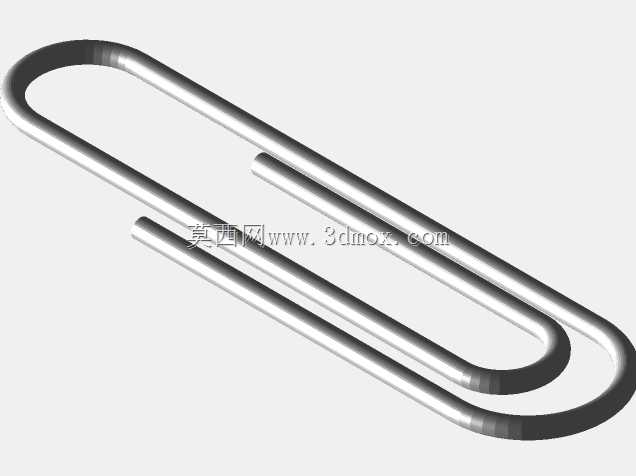

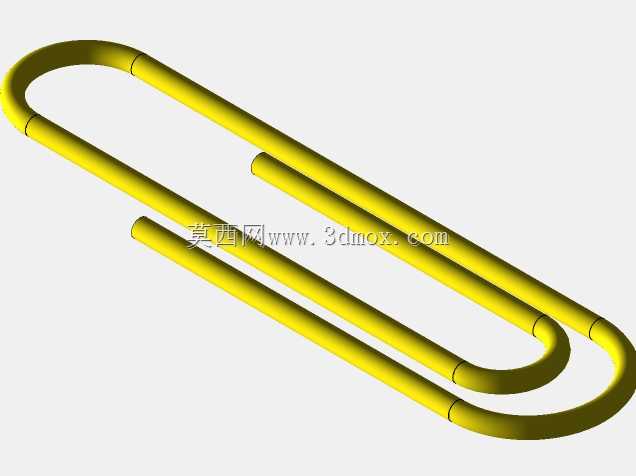

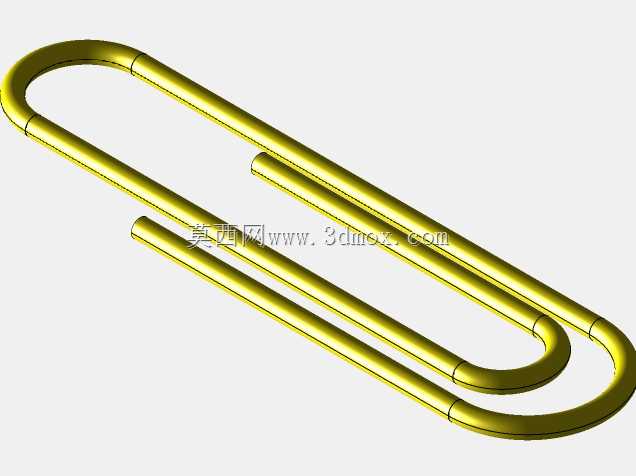

办公常用金属回形针三维结构设计

　　日常办公场景中，回形针是最基础的纸质文件临时固定耗材，别看结构简单，其弯折曲率、线材直径的设计直接影响使用手感与夹持可靠性。这款回形针采用等直径金属线材弯折成型，整体为连续的双环回弯结构，没有额外的拼接、焊接点位，依靠线材自身的弹性形变实现对纸张的夹持力。从实际使用场景来看，除了常规的办公文件整理，在小型工装临时固定、线束临时梳理、手工DIY辅助定位等场景也能看到这类结构的应用，核心是利用弹性金属线材弯折后的回弹力，对薄型叠层物料实现无损伤的临时夹持，不会像订书钉那样在纸张上留下不可逆的钉孔，拆装重复使用的便利性是其核心优势。

　　设计这款结构时，首先要确定线材的直径，日常办公用的回形针一般选用0.8mm到1mm直径的镀锌铁丝或者镀镍钢丝，直径过细会导致夹持力不足，夹超过10张A4纸就容易松脱滑落，直径过粗则弯折难度大，手动掰开需要的力度太大，使用体验差，还容易在纸张表面留下压痕。其次是各个弯折段的曲率半径，最外侧的大回弯曲率不能太小，否则线材弯折处的应力集中系数过高，反复掰动几次就会出现金属疲劳断裂；内侧的两个平行直段需要保证足够的长度，一般要达到30mm以上，才能覆盖常规A4纸的装订边宽度，保证夹持后纸张不会从侧边滑出。末端的小回弯设计是细节重点，要将线材端头做圆弧收边，不能留下尖锐的切口，否则使用时容易刮破纸张，甚至划伤使用者的手指。

　　从安装与使用边界来看，这款回形针的整体外轮廓长度控制在50mm以内，宽度在15mm左右，属于常规办公尺寸，适配绝大多数桌面文具收纳格、回形针收纳盒的尺寸，不会因为尺寸特殊出现无法收纳的问题。夹持厚度方面，按照常规1mm直径的弹簧钢丝计算，这款结构的有效夹持厚度在0.1mm到5mm之间，对应70gA4纸的话大概是5到50张的范围，超过这个厚度时，线材的形变量超过弹性极限，就会出现塑性变形，松开后无法恢复原有形状，失去夹持能力。

　　建模过程中要注意各个弯折段的平滑过渡，所有弯折位置都要做等半径圆角处理，不能出现硬折角，硬折角位置的应力集中会大幅降低结构的疲劳寿命，实际生产中这类线材弯折也是通过滚轮送料配合回转弯折模具一次成型，不会出现尖锐折角。另外两个平行直段的平行度公差要控制在0.2mm以内，如果两个直段出现明显的外张或者内收，夹持纸张时受力就会不均匀，容易出现局部压痕或者夹持力不足的问题。表面处理方面，这类产品一般会做镀锌或者镀镍处理，一方面防止金属线材生锈污染纸张，另一方面降低线材表面的粗糙度，抽拉使用时更加顺滑，不会勾刮纸张纤维。

　　很多人觉得回形针结构简单不需要严谨的设计，实际上在批量生产中，弯折角度、曲率半径、线材弹性模量的匹配，直接决定了成品的合格率和使用体验，比如回弯处的开口角度如果设计过大，夹上纸张后容易向外滑脱，开口角度过小则很难手动掰开夹入纸张，需要经过多轮实际打样测试，调整各个弯折段的参数，才能达到手感与夹持力的平衡。这类弹性线材弯折结构的设计思路，也可以延伸到其他小型弹性夹持零件上，比如线束固定卡、小型文具夹、设备检修时的临时固定卡扣等，核心都是利用金属线材的弹性形变，用最简单的连续弯折结构实现可靠的夹持功能，减少零件数量，降低生产制造成本。
