内六角套筒T型扳手三维结构设计

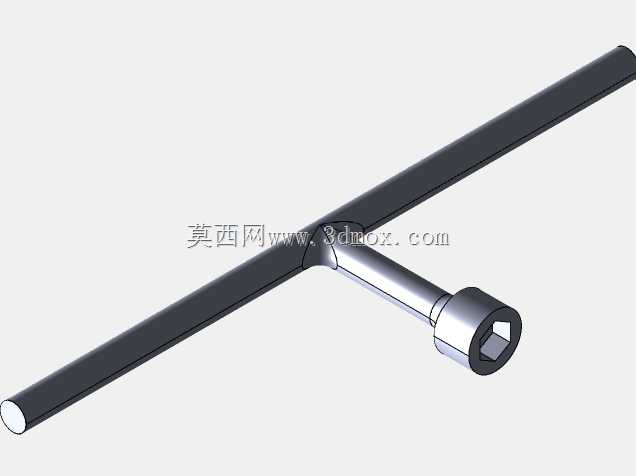

　　在设备装配、机台维保、工装调试的各类现场作业场景里，T型套筒扳手是一线装配人员、设备运维人员随身携带的高频使用工具，区别于L型内六角扳手的短力臂局限，也不同于棘轮扳手的复杂结构，这类T型结构的套筒扳手在垂直空间受限、需要持续施加稳定扭矩的工位上，有着不可替代的使用优势。这款T型内六角套筒扳手的结构设计，核心围绕手动紧固作业的实际受力逻辑展开，横向握杆采用等直径圆截面金属杆设计，长度设定兼顾双手握持施力的操作空间与狭小工位的通过性，握杆表面做哑光金属处理，避免作业时手滑脱力，横向杆与纵向传动杆采用垂直正交的刚性连接结构，连接位置做圆弧过渡处理，消除直角应力集中点，避免长期大扭矩施力时连接位置出现金属疲劳断裂的问题。

　　纵向传动杆的长度设计，充分考虑了设备深腔位置的紧固件操作需求，能够越过设备表面的凸起结构，直达凹陷安装位的内六角螺丝，杆身采用等直径圆钢加工，保证传动过程中的扭矩传递刚性，不会因为杆身过细出现拧转时的弹性形变，影响紧固手感的反馈精度。端部的套筒头采用标准内六角型腔设计，型腔尺寸与对应规格的内六角螺丝头部完全匹配，型腔内壁做公差适配，既保证能够顺利套入螺丝头部，又不会因为间隙过大导致拧转时棱角打滑、磨损螺丝头部的问题，套筒头与纵向杆的连接位置做加粗过渡处理，承受扭矩载荷最大的位置做结构加强，避免大扭力作业时套筒头从杆身根部断裂。从实际作业的使用场景来看，这类T型扳手在自动化设备装配线上，常用于铝型材框架的内六角螺丝紧固，

　　横向握杆可以让操作人员双手同时施力，快速完成框架的拼接锁紧，不需要额外加接延长杆；在设备维保作业中，面对设备护板内部、电机安装座位置的深位内六角螺丝，纵向杆的长度可以直接探入安装位，不需要拆解周边的遮挡部件就能完成螺丝的松紧操作，大幅缩短维保停机时间。设计过程中，整体结构没有多余的活动部件，所有连接位置均为刚性一体结构，相比带棘轮结构的扳手，故障率更低，能够适应车间内多油污、多金属碎屑的恶劣作业环境，不需要定期做机构清理维护，即便表面沾染油污、铁屑，擦拭后即可正常使用。外形尺寸的边界设定上，横向握杆的两端做圆弧倒角处理，避免操作时杆端棱角划伤操作人员手部，整体外轮廓没有突出的尖锐结构，工具放置在工具包内时不会划破工具包面料，

　　也不会磕碰其他精密量具的测量面。套筒头的外径尺寸做了限位设计，针对小规格内六角螺丝配套的套筒头，外径控制在合理范围，能够伸入螺丝安装位的沉孔内部，不会因为套筒头外径过大被沉孔台阶挡住，导致无法完全套住螺丝头部。从受力传递的路径来看，操作人员施加在横向握杆上的旋转力，通过正交连接点直接传递到纵向杆，再传递到端部套筒带动螺丝转动，整个传力路径没有转向损耗，操作人员可以通过握杆的反馈直接感知螺丝的紧固程度，对于有扭矩要求的紧固工位，熟练操作人员可以凭借手感控制紧固扭矩，避免螺丝拧得过紧导致螺纹滑牙，或是拧得过松导致部件连接松动。在工装夹具的调试作业中，这类T型扳手也常被用于夹具定位螺丝的调整，长杆结构可以让操作人员在夹具外侧就完成内部定位螺丝的松紧调节，不需要将手伸入夹具的工作区域，降低调试过程中的安全风险。整体结构的建模过程中，所有回转面均保证同轴度要求，横向握杆与纵向杆的垂直度公差控制在合理范围，避免拧转时因为杆身倾斜导致套筒与螺丝头部出现偏载，磨损螺丝棱角。
