三向连通弯管支撑结构三维设计

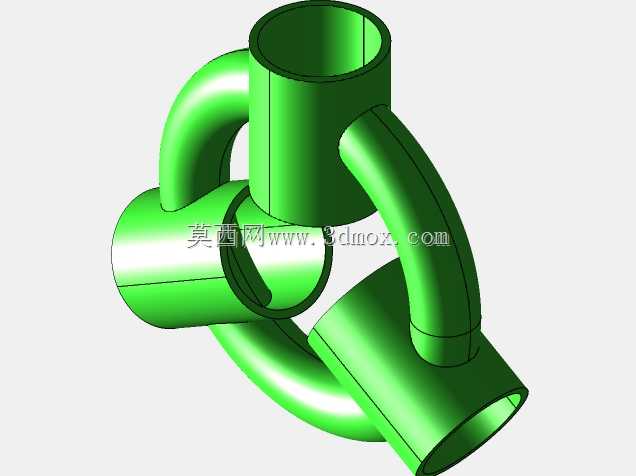

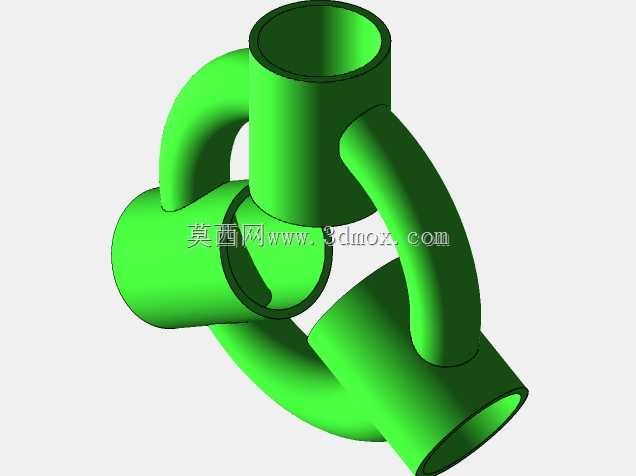

　　在流体输送管路系统的布设场景中，多向汇流的支撑连接件一直是管路布局里的核心受力部件，本次设计的三向连通弯管支撑结构，主要针对空间受限的管路交汇节点做适配，解决传统直角三通在空间转向时额外加装弯头带来的流阻增大、连接点泄漏风险提升的问题。从实际工况出发，这类支撑结构常应用在化工流体输送、暖通管路布设、小型液压系统回路的交汇节点，既要承担三个方向管路的连通导流作用，也要承受管路内部流体压力带来的轴向推力、管路自身重量带来的静载荷，以及设备运行时传递的微幅振动载荷。设计阶段首先梳理了三个接口的空间角度关系，三个接口分别沿空间三个正交方向延伸，接口之间采用大曲率圆弧弯管做平滑过渡，没有采用传统三通的直角交汇结构，

　　这种过渡方式能够让流体在转向时的流态更平稳，减少直角拐角处的湍流产生，降低流体对管壁的冲蚀磨损，同时也能减小管路系统的整体流阻，提升输送效率。管壁厚度的选取参考了常用低压流体输送管路的壁厚标准，在弯管的圆弧过渡段做了局部壁厚加厚处理，因为流体转向时对弯管外侧的压力冲击更大，加厚处理能够提升该区域的结构强度，避免长期运行过程中出现管壁磨损减薄导致的泄漏问题。三个接口的端面均采用标准圆柱管结构，预留了足够的安装配合长度，能够适配常规的卡套连接、法兰连接或者焊接连接工艺，接口的同轴度公差控制在机械管路连接的通用精度范围内，保证安装时能够和外接管路顺利对接，不会出现别劲、安装应力过大的问题。整体结构的安装边界做了充分考量，

　　三个接口的中心距按照常用管路布设的空间间距做了优化，整体外轮廓没有突出的尖锐结构，在狭小的设备舱或者管路夹层中安装时，不会和周边的其他零部件产生干涉，弯管的圆弧外表面做了平滑过渡，没有应力集中的尖角区域，在承受振动载荷时能够避免应力集中导致的结构疲劳损坏。从受力特性来看，三个弯管交汇的中心区域是整体结构的应力集中点，设计时在该区域做了圆弧过渡的加强处理，没有采用生硬的直角拼接，让结构应力能够沿着管壁平滑传递，不会在交汇点出现应力突变。实际选型应用时，该结构可以直接替代传统三通加三个弯头的组合方案，减少管路系统的连接节点数量，每减少一个连接点就降低一处潜在的泄漏风险点，同时也能减少管路安装时的零件数量，提升现场装配的效率。

　　对于需要在空间内完成三个正交方向管路连通的场景，这种一体化的弯管支撑结构不需要额外加装固定支架，自身的结构刚性就能够承受三个方向管路的载荷，简化管路的支撑结构设计。建模过程中对弯管的内流道做了等曲率校验，保证整个流道的截面面积一致，不会出现局部截面缩小导致的流速骤升问题，流道内壁的平滑度按照流体输送的要求做了设计考量，减少流体中的杂质在管壁拐角处的沉积，降低管路堵塞的风险。结构的材质适配性较强，根据不同的输送介质需求，可以采用不锈钢、工程塑料或者铜质材料加工，模型的壁厚参数、接口尺寸都可以根据实际的管路通径、压力等级做参数化调整，不需要重新构建整体结构，只需要修改对应参数就能够生成不同规格的同类型结构。在液压系统回路中，这类结构能够减少管路的压力损失，提升液压系统的响应速度；在暖通水管路中，平滑的流道能够减少水流噪声，提升管路系统的运行静谧性；在化工流体输送场景中，加厚的弯管外侧能够耐受含颗粒流体的长期冲蚀，延长管路部件的更换周期。
