内燃机用多拐曲轴结构三维设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:623322
  • 内燃机用多拐曲轴结构三维设计

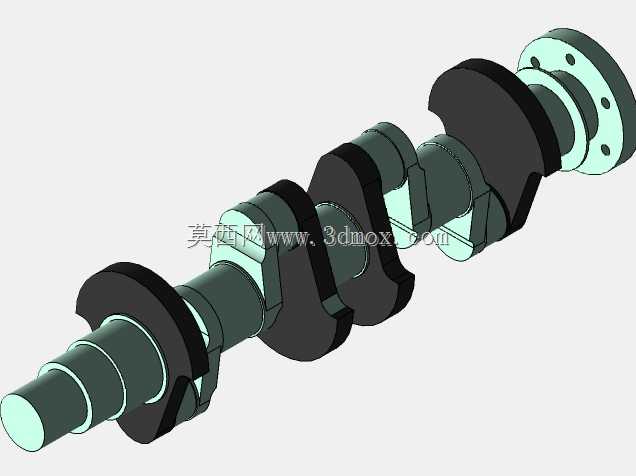

  在往复式内燃机的动力输出链路里,曲轴是把活塞往复直线运动转化为旋转扭矩的核心承载部件,其结构合理性直接决定整机的振动水平、输出效率与服役寿命,本次建模的三拐曲轴结构,主要适配小排量直列三缸内燃机的动力传递需求,可覆盖通用小型汽油机、农用动力机组、小型工程机械动力单元等应用场景。从实际工况出发,曲轴在运转过程中需要持续承受活塞连杆组传递的周期性爆发压力、往复惯性力与旋转离心力的复合载荷,因此建模阶段首先对各轴段的载荷分布做了拆解:自由端轴段设计为阶梯轴结构,依次预留了正时驱动件、机油泵驱动齿轮、皮带轮的安装轴颈,各轴肩位置做了圆角过渡处理,避免应力集中导致的轴段疲劳断裂,圆角半径根据相邻轴径的差值匹配,既保证安装定位的轴向贴合度,

  又能分散交变载荷下的应力峰值。功率输出端采用法兰连接结构,法兰端面均匀分布连接螺栓孔,可直接与飞轮盘、离合器总成对接,法兰与相邻主轴颈之间设置了密封轴段,适配曲轴后油封的安装尺寸,防止机油从动力输出侧渗漏。三个曲柄销的相位角按照直列三缸机的点火间隔做了120度等分布置,每个曲柄销与两侧曲柄臂采用圆弧过渡连接,曲柄臂的扇形配重块根据对应缸的往复运动质量做了偏心配重设计,平衡块的外轮廓做了随形切削,在保证平衡配重足够抵消旋转惯性力的前提下,尽可能减小曲轴整体的转动惯量,降低发动机启动阶段的阻力矩,同时避免运转过程中配重块与缸体内部的加强筋、机油喷嘴等周边部件发生运动干涉。主轴颈的直径尺寸按照支撑跨距做了匹配设计,

  三个主轴颈分别对应缸体的主轴承座安装位,轴颈的表面粗糙度、圆柱度公差在建模时预留了加工余量参考,轴颈内部设计有贯通的润滑油道,油道入口设置在主轴颈的承压面侧,通过斜向油孔连通至对应的曲柄销表面,保证运转过程中压力机油可以持续输送到连杆轴承的摩擦面,形成稳定的油膜承载层,避免轴瓦与轴颈出现干磨烧蚀的故障。建模过程中对各运动部件的间隙边界做了校核:曲柄销与连杆大头轴承的配合间隙、主轴颈与主轴承瓦的配合间隙、曲柄臂旋转时与缸体曲轴箱内壁的最小安全间隙、曲轴轴向窜动间隙都按照内燃机设计规范做了尺寸约束,同时对曲轴的轴向定位结构做了细化,中间主轴颈位置设置了止推面,适配止推片的安装尺寸,限制曲轴运转过程中的轴向窜动量,

  避免轴向力传递到离合器或者正时传动机构导致部件异常磨损。从装配逻辑来看,该曲轴的各轴段同轴度、曲柄销与主轴颈的平行度都在建模时做了基准约束,以两端主轴颈的公共轴线为设计基准,所有曲柄销的轴线平行度、相位角偏差都控制在设计允许的公差范围内,保证装配后活塞连杆组的运动轨迹符合设计预期,不会出现偏缸、活塞敲缸等异常工况。针对不同的应用场景,该结构可通过调整曲柄半径适配不同排量的动力需求,调整配重块的质量参数适配不同转速区间的平衡要求,法兰端的连接孔分布可根据对接的飞轮、离合器尺寸做参数化调整,自由端的轴段长度可根据前端轮系的布置需求做适配修改,整体结构的参数化特征保留完整,方便后续设计人员根据具体的整机参数做迭代优化。
