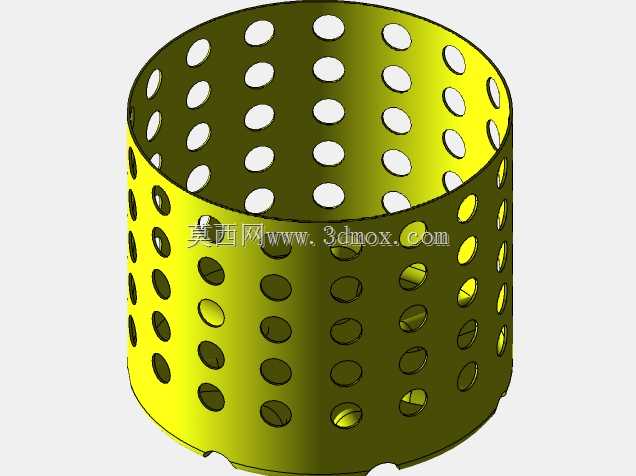

带阵列通孔的圆柱形镂空滤篮结构

　　在流体输送、物料筛分、工况防护类的机械系统里，这类带均匀阵列通孔的圆柱镂空筒体是非常常见的功能构件，日常在物料预处理环节、流体管路的杂质拦截工位、小型物料的沥干周转场景中都能见到它的身影。不同于实心的筒体结构，这类构件的核心作用是通过壁面的通孔实现两侧介质的交互，同时依靠筒体自身的刚性承托内部盛放的物料，或是阻挡尺寸大于通孔的杂质进入下游管路，避免后续的泵体、阀组、精密计量部件被大颗粒杂质卡滞、磨损。从结构设计的角度来看，这类圆柱滤篮的设计首先要匹配安装位的边界尺寸，筒体的外径需要适配安装腔体内径，保证装配后不会出现径向晃动，筒体的高度则要对应安装腔体的轴向深度，避免出现装配干涉或是密封面贴合不到位的问题。

　　壁面的通孔采用周向加轴向的矩形阵列排布，这种排布方式的优势在于可以最大化壁面的开孔率，在保证筒体结构刚性的前提下，尽可能提升介质通过的有效面积，降低介质流经构件时的阻力，减少系统的压损。设计过程中需要重点考量孔间距的取值，孔间距过小会导致筒体壁面的结构强度不足，在承受物料重力、流体冲击压力时出现壁面变形，甚至孔边开裂的问题；孔间距过大则会直接降低开孔率，影响过滤或是筛分的效率，通常会根据筒体的壁厚、材质的屈服强度，结合实际工况的承压需求来计算合理的孔边距，保证每个通孔的边缘都有足够的材料承力。筒体的上下边缘通常会做卷边或是加厚的翻边处理，一方面是消除冲孔后留下的锐边，避免装配或是维护过程中划伤操作人员，

　　另一方面翻边结构可以大幅提升筒体端部的刚性，减少薄壁圆柱容易出现的失圆变形问题，保证端部和配套的密封件、压盖能够紧密贴合，避免出现介质从边缘旁通的情况。在实际的应用场景中，如果是用于流体管路的过滤场景，这类滤篮通常会安装在Y型过滤器或是篮式过滤器的腔体内，介质从筒体的外侧或是内侧流入，通过壁面的通孔完成杂质的拦截，定期将滤篮取出清理截留的杂质即可恢复管路的通流能力，这种结构的滤篮相比滤网类的过滤构件，整体刚性更好，清理过程中不容易出现变形损坏，能够耐受更高的流体压力冲击，适合在压力较高的工业管路中使用。如果是用于物料的沥干、周转场景，这类镂空筒体可以盛放小型的加工零件，在清洗、浸油、烘干工序中，清洗液、防锈油、热风可以顺利通过壁面的通孔，快速完成零件表面的处理，同时筒体的圆柱形态适配常见的回转式清洗设备的工位装夹，能够在设备内随工位转动，保证内部盛放的零件处理均匀。设计这类构件的三维模型时，首先要确定筒体的中面直径、总高度、壁厚这些基础参数，之后根据开孔率的要求计算单孔的直径、周向的孔数量、轴向的孔排数，建模过程中要注意周向阵列的角度计算，保证每一排的孔在周向均匀分布，轴向阵列的间距保持一致，避免出现孔位错位影响整体的通流均匀性。同时要注意通孔和筒体内外壁面的相贯线处理，保证模型的几何连续性，避免后续导出用于加工编程时出现破面、几何错误的问题。对于需要和其他部件配合的端部结构，要提前预留好配合公差，

　　比如和压盖配合的翻边外径要按照公差要求取合理的尺寸偏差，保证装配时的顺畅度。另外这类薄壁镂空筒体在实际加工时通常采用薄板冲孔后卷圆焊接的工艺，建模时也要考虑加工工艺的可行性，比如卷圆后的焊缝位置要避开孔位，避免焊接时出现孔边的烧穿、变形，焊缝位置通常设置在两列孔的中间区域，保证焊接后筒体的圆度不受影响。在工况适配方面，如果是用于有腐蚀介质的场景，这类构件通常会选用不锈钢材质，建模时不需要额外设置材质参数，但结构设计上要避免出现积液的死角，筒体的底部如果是和端盖配合，要保证连接位置的平滑过渡，减少介质残留导致的腐蚀问题。如果是用于食品加工类的场景，壁面的通孔边缘要做倒钝处理，避免出现毛刺夹留物料残渣，影响卫生清洁的效果。这类看似结构简单的镂空筒体，实际在系统中承担的作用非常关键，一旦出现孔位设计不合理、结构刚性不足导致的变形破损，会直接导致下游设备的故障，或是物料筛分、过滤的效果不达标，因此设计过程中不能因为结构简单就忽略参数的校核，要结合实际的工况压力、物料特性、安装边界反复调整孔位参数和筒体壁厚，在保证结构强度的前提下最大化功能效率。
