12V1马力直流电机三维结构设计

　　这款低压直流动力装置的三维结构，完整还原了小功率直流动力单元的全部装配细节，可直接用于小型移动设备、离网作业机具、车载辅助动力系统的配套选型参考与结构干涉校验。从实际应用场景来看，这类12V供电的1马力直流动力单元，常被用在无工频交流供电的野外作业小型机具、电动代步改装设备、车载辅助传动装置、小型农用离网机械上，相比交流电机它不需要配套逆变供电模块，直接对接车载蓄电池或者独立低压储能组就能输出动力，适配场景的供电门槛极低。

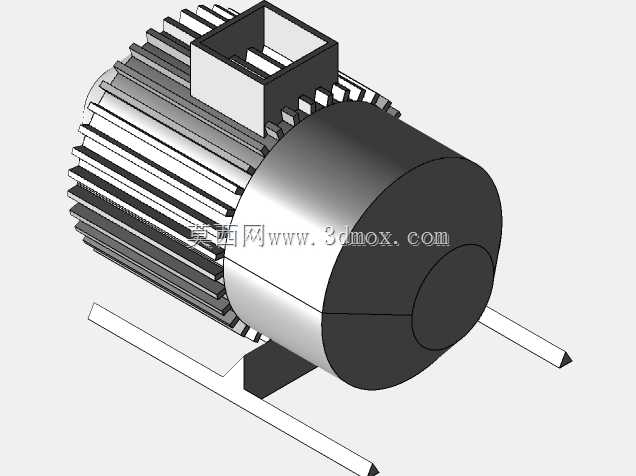

　　从结构设计逻辑来看，模型完整呈现了定子散热壳体、端盖封装结构、输出轴伸、接线盒、安装底脚的全部配合关系：壳体外侧的平行散热筋沿轴向排布，顺着电机运转时的转子风叶气流方向布置，能在自然通风或者自带风叶强制风冷的工况下，把定子绕组产生的热量快速导到外界空气里，避免持续负载下绕组温升过高击穿绝缘。顶部的方形接线盒做了凸起的围边结构，接线端子完全收纳在盒腔内部，外接供电线缆从盒体侧面的进线口引入后完成压接，再扣合盒盖就能实现接线部位的防尘防护，避免户外作业时泥水、扬尘侵入接线端造成短路故障。

　　输出轴采用单轴伸设计，轴端做了标准的配合轴径，可直接对接联轴器、带轮或者链轮，不需要额外做轴径改装就能匹配常规的传动连接件；轴伸根部和端盖的配合位置预留了密封件安装槽位，可根据使用环境选配骨架油封或者防尘毡圈，阻挡外界粉尘、水汽进入轴承腔，延长两端支撑轴承的使用寿命。底部的安装底脚采用一体式铸造型结构，两个底脚平面上预留了对称的安装通孔，安装时可通过螺栓直接固定在设备的安装机架面上，底脚和主机壳的连接位置做了加强筋过渡，能承受电机启停瞬间的扭矩反冲，避免长期负载下底脚出现应力断裂。

　　做配套结构设计时，可直接参考这个模型的外轮廓边界预留安装空间：需要注意接线盒顶部到安装底面的垂直高度，避免设备上盖和接线盒出现装配干涉；同时要预留轴伸端的传动件安装空间，以及非轴伸端的散热通风间隙，不能让设备结构件贴死非轴伸端的端盖进风位置，否则会阻断电机内部的冷却风路，造成散热效率下降。另外模型里的散热筋间距、壳体外径、端盖配合止口的尺寸都做了1:1还原，做配套的电机防护罩、传动安全罩设计时，可直接提取模型的曲面数据做配合设计，不需要反复测量实物尺寸调整配合间隙，能大幅缩短配套结构的设计周期。

　　从功能特性上看，这款低压直流电机的扭矩输出特性偏重于低速大扭矩，启动瞬间能输出比同功率交流电机更高的启动扭矩，很适合需要带载启动的小型设备，不需要额外搭配减速机构就能直接驱动中低负载的转动部件；整体结构没有复杂的外置控制模块，供电接线逻辑简单，后期维护时只需要定期检查轴承润滑、接线端子紧固状态就能维持稳定运行，对非专业维护人员的操作门槛很低，适配对维护便捷性要求高的户外作业场景。在做三维建模练习或者配套设备设计时，这个模型的结构拆分逻辑也能作为小功率电机建模的参考，从壳体的拔模斜度、散热筋的排布规律，到底脚安装孔的位置公差、接线盒的密封结构设计，都符合小功率直流电机的通用设计规范，可直接复用相关的结构设计逻辑到同类型电机的建模工作中，减少重复的结构调研时间。
