便携式直线驱动模组安装结构

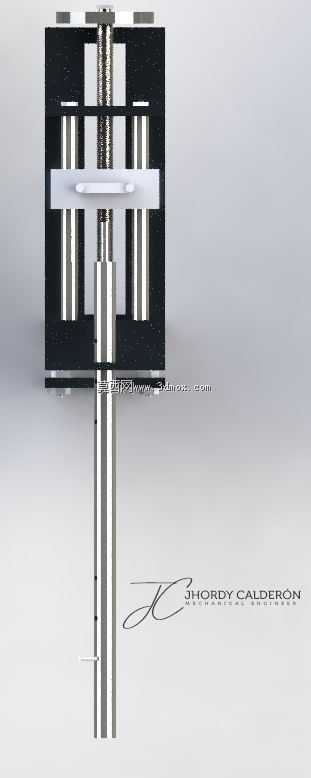

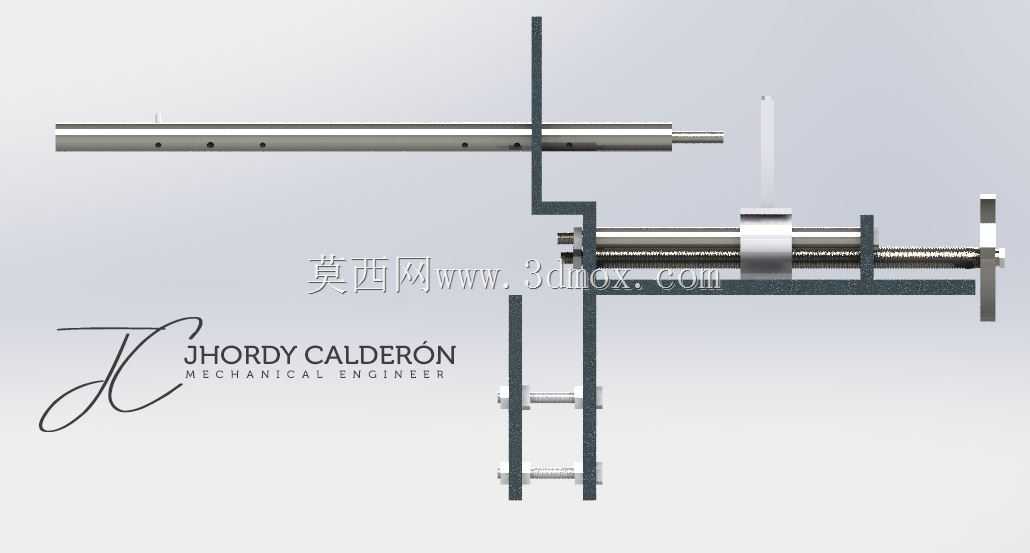

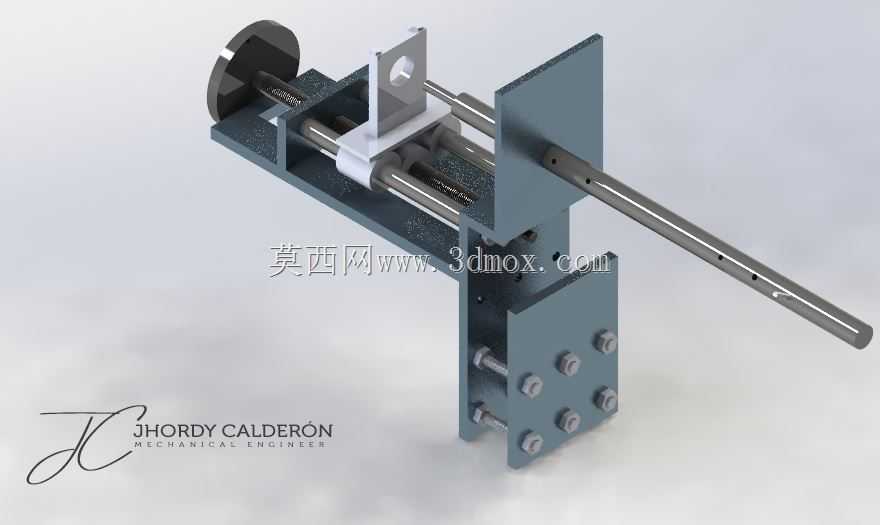

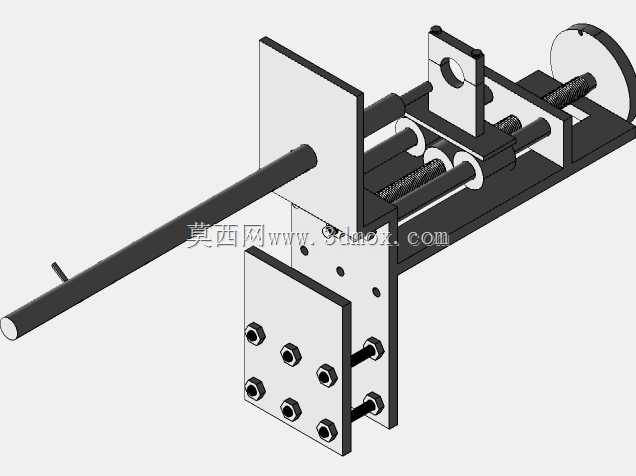

　　这套便携式驱动模组结构，核心服务于户外现场作业、临时工位改造、小型设备加装动力单元的场景，区别于固定式直线驱动设备，整体结构做了轻量化拆分设计，所有安装接口都采用快装式螺栓固定逻辑，不需要大型吊装设备配合，单人即可完成现场组装与调试。从结构布局来看，模组采用双光轴导轨作为运动导向基准，光轴两端通过立式支撑座固定在主安装立板上，导向间隙通过支撑座内的锁紧顶丝调整，能适配不同精度要求的作业场景，导向副的摩擦阻力控制在较低区间，手动推动滑动座即可顺畅移动，无卡滞、爬行问题。滑动座上集成了驱动连接块，预留了标准安装孔位，可以直接对接外部执行端，比如钻孔动力头、检测探头、小型夹持机构，不需要额外加工转接板，降低现场适配的加工成本。

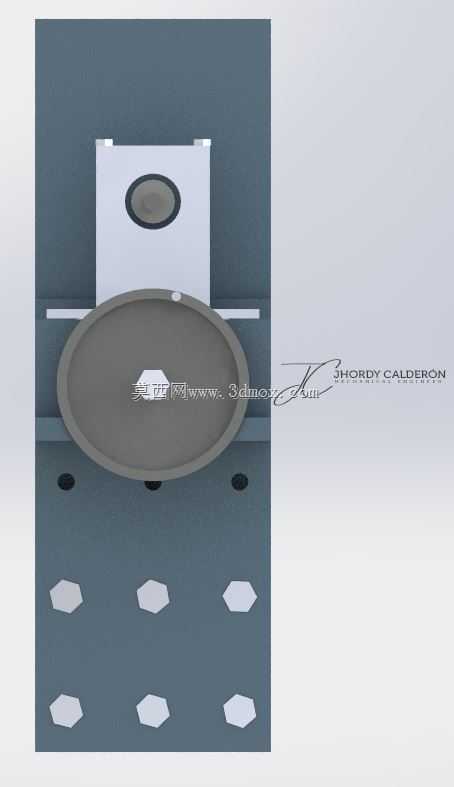

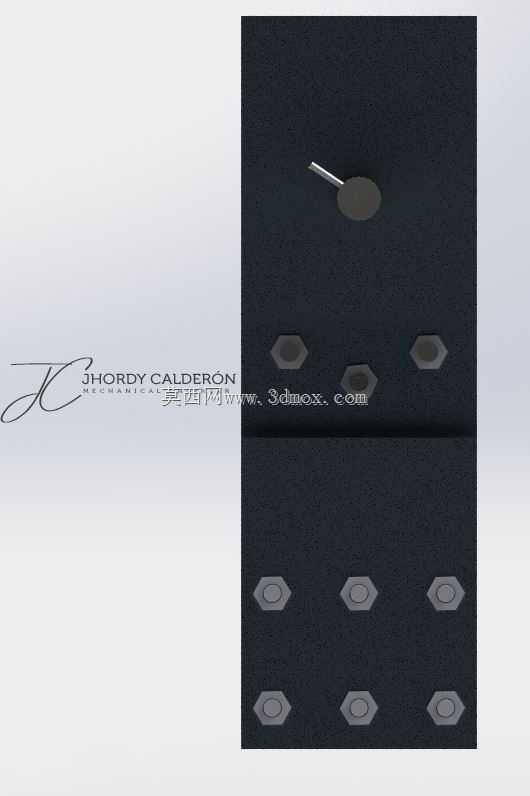

　　主安装立板采用加厚钢板折弯成型，底部设置了多组螺栓安装孔，既可以直接固定在工作台面、设备机架上，也可以搭配快速夹钳实现临时装夹，适配不同的安装基面，安装边界的孔位间距做了通用化设计，能兼容市面上多数小型工装的安装孔距，不需要重新打孔改造原有设备。驱动端的手轮设置在模组尾部，采用滚花防滑设计，手动操作时握持手感稳定，手轮与传动丝杠之间通过销钉固定，传动间隙可以通过端部的锁紧螺母调整，丝杠采用梯形螺纹设计，具备自锁特性，当调整到目标位置后，不需要额外增加锁紧机构即可保持位置固定，避免作业过程中出现位置滑移。整个模组的外形尺寸控制在紧凑区间，长度方向可根据作业行程需求调整光轴与丝杠的长度，宽度方向不超过常规工装的安装宽度，

　　高度方向预留了足够的执行件安装空间，不会和周边设备产生运动干涉。结构设计上充分考虑了现场维护的便利性，所有连接螺栓都采用标准件，易损的导向轴套可以直接从滑动座侧面抽出更换，不需要拆解整个模组结构，日常维护只需要定期在光轴和丝杠表面涂抹润滑脂即可，没有复杂的维护工序。在实际使用场景中，这套模组可以作为临时钻孔作业的进给单元，搭配便携式动力头完成现场工件的孔加工，也可以作为检测工位的直线调整机构，带动传感器完成不同位置的检测数据采集，还能作为小型实验设备的直线运动单元，满足教学、小批量试制的运动需求。结构的受力经过优化，主立板的加强筋设置在受力集中的安装区域，长期承受径向载荷时不会出现变形，双导轨的布局能承受一定的偏载力矩，

　　当执行端存在偏心载荷时，运动过程依然保持平稳，不会出现导轨卡滞的问题。安装过程中，只需要先将底部安装板固定在作业基面，再依次组装光轴支撑座、光轴、滑动座、丝杠与手轮，全程不需要专用工装，普通内六角扳手即可完成全部组装作业，拆解后所有部件可以放入便携工具箱内转运，适合流动作业、多点位巡回作业的使用需求。
