带支撑臂的复合材料捆扎锁紧机构

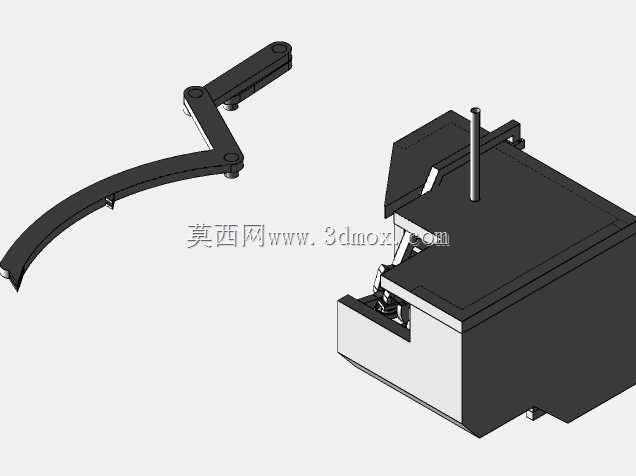

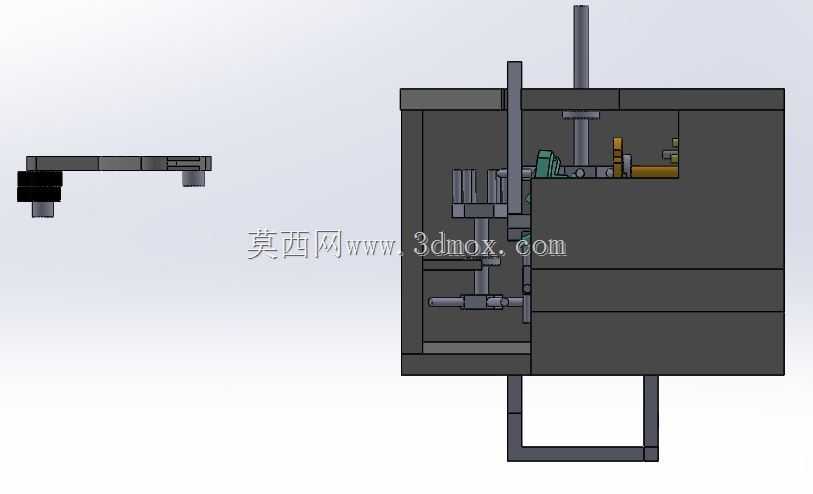

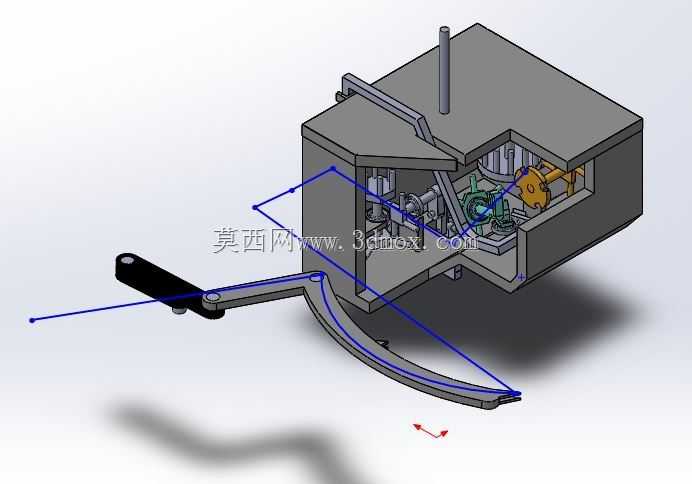

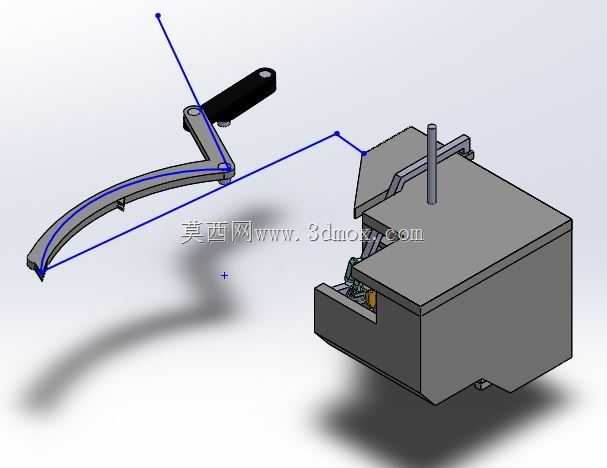

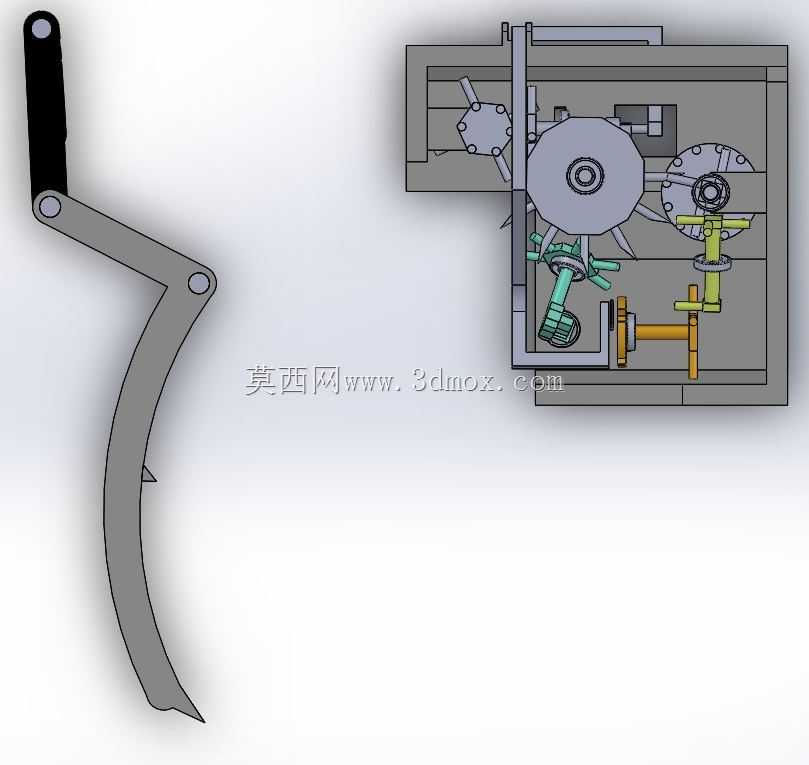

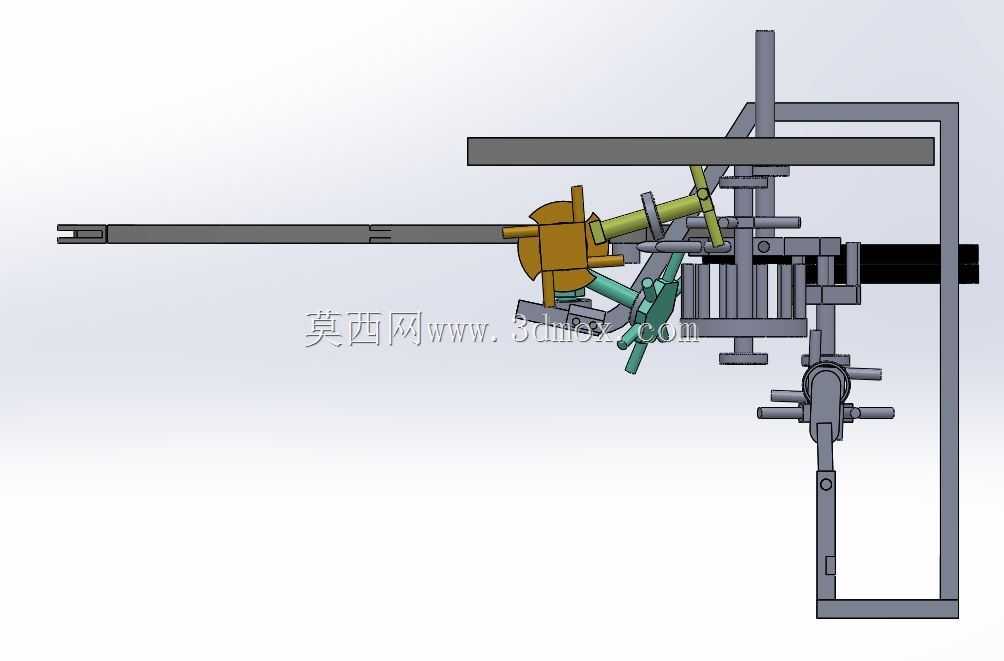

　　该捆扎锁紧机构主要面向复合材料成型工序中的预浸料铺层固定、层压件临时锁紧场景，在风电叶片铺层、碳纤维板材压制、航空复材构件预成型等工位有明确应用需求，解决传统捆扎方式无法适配曲面复材件、捆扎力不均导致铺层错位的实际问题。从结构功能来看，整套机构分为基座承载单元、弧形摆臂支撑单元、手柄锁紧单元三个核心部分，基座采用箱式焊接结构，内部预留锁紧驱动组件的安装空间，顶面设置定位凸台用于和工装台架的T型槽配合固定，侧面开有维护窗口方便内部弹性锁紧组件的调试与更换，基座的安装边界可适配多数标准工装台的安装孔距，无需额外改造台架即可完成部署。弧形摆臂采用变截面圆弧设计，曲率半径根据常见复材构件的曲面轮廓做了适配，摆臂内侧设置有防滑压条安装槽，

　　可根据被捆扎件的表面材质更换橡胶、毛毡或者聚四氟乙烯压条，避免捆扎过程中划伤复材表面的预浸料层，摆臂的铰接点做了自润滑衬套设计，长期往复摆动不会出现卡滞问题，摆臂的活动行程覆盖0到120度的开合范围，可适配不同厚度的叠层复材件。手柄锁紧单元采用偏心轮锁紧原理，扳动手柄时可通过偏心轴带动摆臂向基座侧收拢，锁紧力可通过偏心轴的调节螺母做微调，针对不同固化阶段的复材件调整合适的压紧力，避免压力过大导致预浸料树脂被过度挤出，或是压力不足导致铺层在转运过程中出现移位。设计过程中优先考虑了复材生产车间的实际工况，整套机构的外露金属件都做了硬质阳极氧化处理，可耐受车间内树脂、脱模剂的轻微腐蚀，摆臂的弧形轮廓做了倒圆角处理，

　　避免操作过程中剐蹭操作人员的防护服或是划破真空袋膜。机构的整体外形尺寸控制在紧凑型工装的范围内，基座的底面做了网格状防滑纹路，即使不通过螺栓固定，在平整的工装台上也可依靠自身摩擦力完成临时捆扎作业，适配小批量试制工位的快速部署需求。在实际使用过程中，操作人员可先将叠层完成的复材预成型件放置在基座顶面的定位区域，扳开弧形摆臂将其跨放在构件上方，下压手柄即可完成快速锁紧，整个锁紧过程耗时不超过两秒，相比传统的胶带捆扎、卡箍锁紧方式效率提升明显，且捆扎力沿摆臂弧形方向均匀分布，不会出现局部压力过大导致的复材件压痕问题。机构的铰接部位预留了润滑脂注油孔，日常维护仅需定期注入少量润滑脂即可保证长期顺畅运行，内部的锁紧弹簧采用不锈钢材质，避免长期在车间温湿度变化环境下出现锈蚀失效问题。针对不同规格的复材构件，该机构还可通过更换不同曲率的摆臂实现快速适配，基座部分为通用结构，无需整体更换即可覆盖多规格产品的捆扎需求，降低生产工位的工装投入成本。
