斜置式物料规整输送翻转作业机架

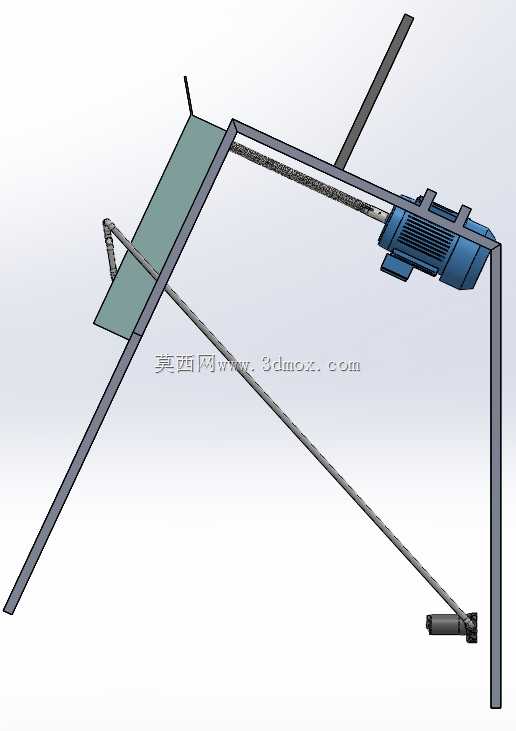

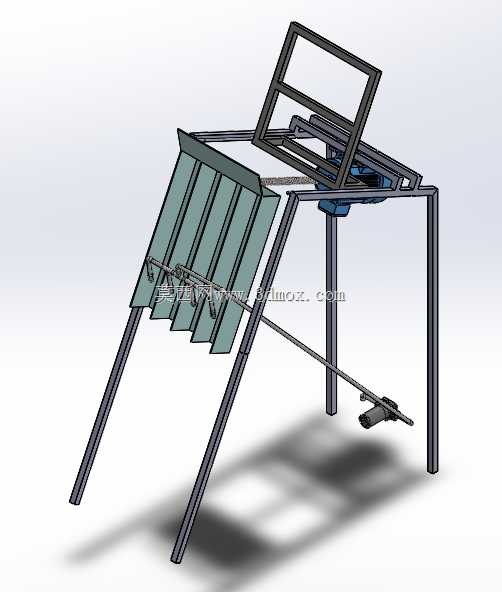

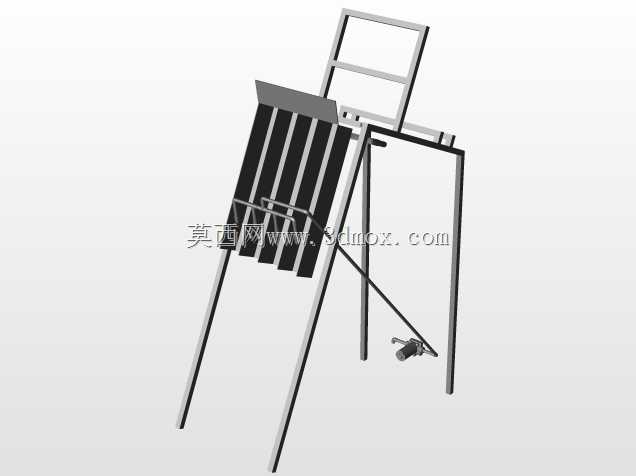

　　这套斜置式作业机架的设计，最初是面向中小型加工车间内，片状、板状待处理工件在多工序间的流转衔接需求，解决传统平置输送占用横向空间大、工件姿态调整需额外配套机械手的痛点。从结构布局来看，整机采用方管焊接成型的框架式主体，四根主支撑腿采用向外倾斜的落地布置，而非常规垂直落地设计，这种设计一方面能降低整机重心，在斜置料道承载工件时避免架体前倾倾覆，另一方面支腿外扩后形成的底部支撑边界更大，无需额外打膨胀螺栓固定在地面，就能满足常规工况下的稳定性要求，适配车间内工位频繁调整的柔性生产需求。

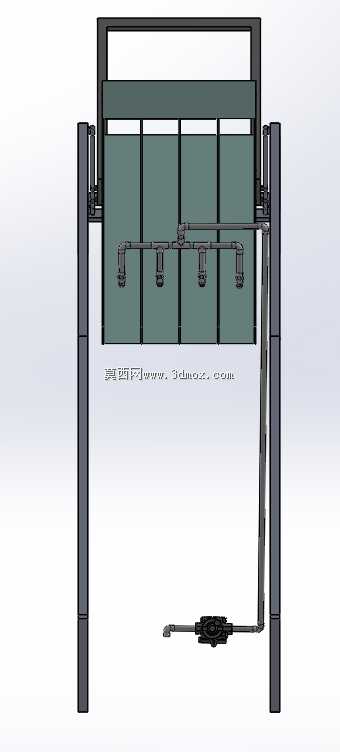

　　料道部分采用多块平行的挡料板分隔成独立的物料通道，每块挡料板的间距可根据待输送工件的宽度做适配调整，板件边缘做了折边处理，既提升挡料板自身的结构刚度，避免长期受工件摩擦出现变形翘曲，也能防止工件在滑移过程中出现卡滞、刮擦表面的问题。料道整体呈35度左右的倾斜角度布置，依靠工件自身重力即可实现从高位上料端向低位作业端的自动滑移，无需额外配置动力输送组件，既降低了设备的制造成本，也减少了后期运行的维护点，适合无防爆要求、工件自重适中的干式加工场景使用。

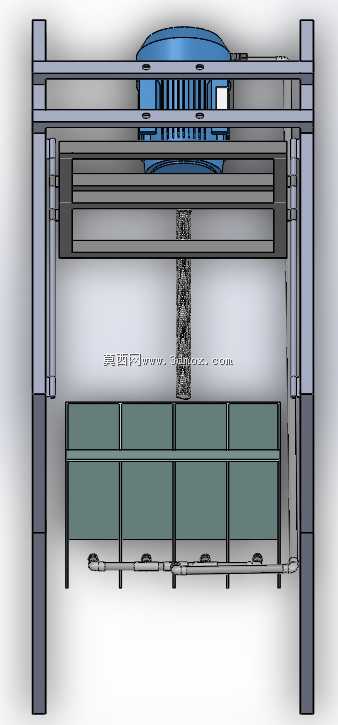

　　架体顶部设置的框式翻转架，是这套结构的核心功能部件，翻转架通过铰接座与主框架连接，配套的驱动组件布置在架体中部的横梁位置，可带动翻转架做0到90度范围内的往复翻转动作。当工件沿斜置料道滑移到指定工位后，翻转架下行压合在工件表面完成定位，待该工位的加工作业完成后，翻转架抬升并带动工件完成姿态翻转，将工件转移到下一段工序的承接位置，替代了传统人工作业中手动翻料、对位的操作，能有效降低一线操作人员的劳动强度，也能避免人工翻料过程中工件掉落、边角磕碰造成的不良品问题。

　　从安装边界尺寸来看，整机横向宽度控制在1.8米范围内，纵向深度在2.2米左右，顶部最高位置距离地面的高度约为1.9米，底部支腿的最外端占地尺寸为2米乘2.4米，常规车间内的标准工位区域即可容纳，不需要对现有车间布局做大规模改造。架体上预留了多组安装孔位，可根据实际生产需求，在料道侧方加装检测元件、在翻转架上加装工装夹具、在出料端配套接料槽或者输送皮带，适配不同材质、不同尺寸工件的处理需求，比如小型金属板材的去毛刺工序、塑料板件的裁切前上料、纸质包装件的规整堆叠等场景都能适配。

　　结构设计过程中，主框架的方管选型经过了载荷校核，在料道满负载、所有通道都放置最大额定重量工件的工况下，架体的最大变形量控制在0.2毫米以内，不会因为长期负载出现焊缝开裂、框架变形的问题。所有转动铰接位置都配置了自润滑轴承，不需要频繁加注润滑脂就能保证转动顺畅，适配多粉尘、少维护的车间生产环境。料道表面做了防锈喷塑处理，耐磨性能优于普通油漆涂层，长期受工件摩擦也不会出现大面积掉漆、锈蚀的问题，延长了整机的使用寿命。翻转架的行程位置设置了硬限位块，避免驱动组件过行程造成结构碰撞损坏，同时预留了传感器安装位，可接入车间的生产线控制系统，实现与前后工序设备的联动运行，不需要人工单独操作设备启停，能直接融入现有自动化生产线的作业流程中。
