大跨度拱形桁架式景观遮阳棚结构设计

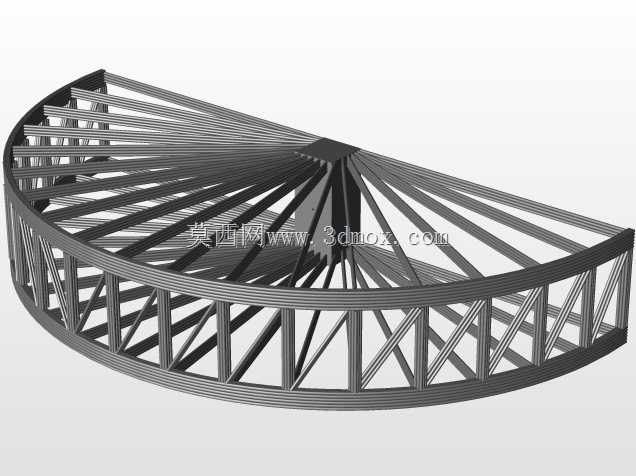

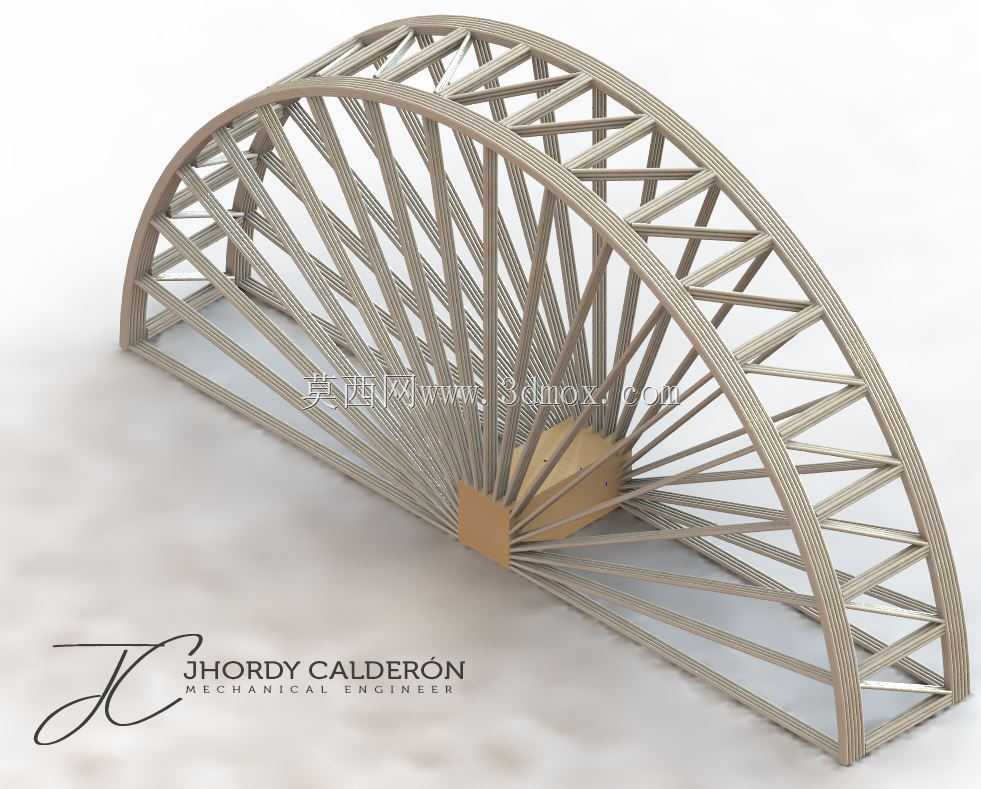

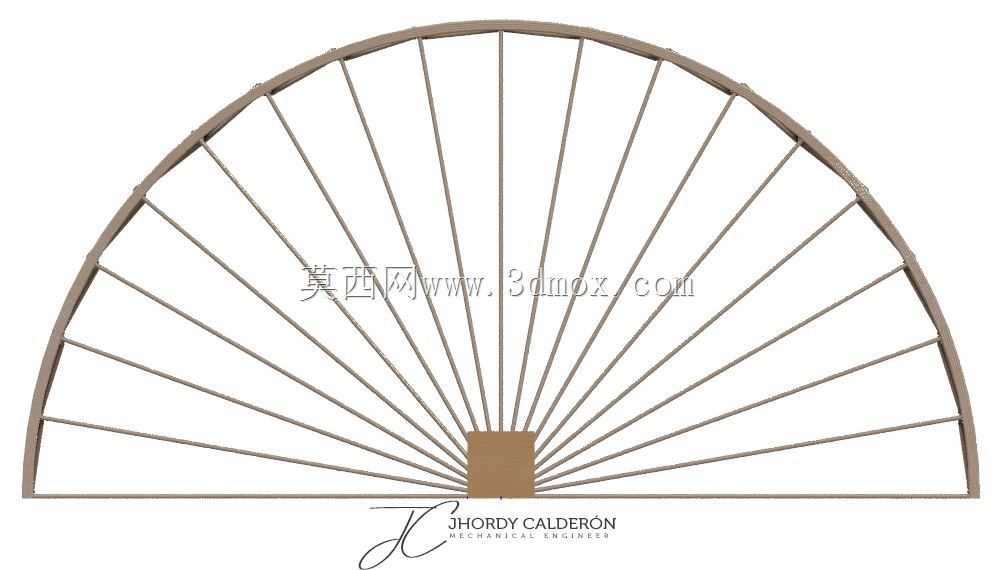

　　该拱形桁架结构主要应用于户外公共空间的景观遮阳、临时展陈篷房以及特色文旅场景的遮蔽构筑物搭建，区别于常规平面桁架，其采用空间放射式排布的杆件体系，在实现7米跨度覆盖的同时，将整体结构自重控制在36公斤，大幅降低了现场安装的吊装需求与基础承载要求。从结构受力逻辑来看，设计阶段优先考虑了拱形结构的轴向受力特性，将上部竖向荷载通过放射状腹杆传递至底部支座区域，所有杆件均采用等截面薄壁型材，既减少了材料冗余，也避免了变截面构件带来的加工复杂度。结构的外轮廓为平滑半圆拱，拱高与跨度比例经过优化，在保证下方通行净空的前提下，尽可能降低了结构整体风阻，适配户外露天场景的抗风需求。腹杆采用从底部支座点向外放射的排布方式，相比传统平行腹杆桁架，

　　这种排布能让杆件受力更均匀，减少局部应力集中的风险，同时放射状的线条也形成了独特的视觉肌理，无需额外装饰即可满足景观构筑物的外观要求。安装边界方面，该结构底部仅需两个集中支座点，无需沿拱脚设置连续条形基础，对于场地平整度要求较低，可适配硬质铺装地面、临时硬化场地甚至经过简单处理的草坪地面，支座可采用膨胀螺栓固定或配重压载方式，满足临时搭建与永久安装两种场景需求。结构的所有杆件连接节点均采用标准化节点设计，单根杆件长度控制在人工可搬运的范围内，现场安装无需大型起重设备，两名作业人员即可完成整体拼装，杆件之间采用可拆卸连接方式，便于后期拆解转运，可重复用于不同场地的临时活动搭建。从功能特性来看，该桁架结构本身可作为受力骨架，

　　上部可覆盖遮阳膜材、阳光板或者金属屋面板，下方可设置休闲坐区、展陈展位或者小型活动舞台，拱型的内部空间无多余立柱遮挡，能最大化利用下方覆盖区域的使用面积，相比同跨度的梁柱式遮蔽结构，内部有效使用空间提升15%以上。设计过程中对杆件的长细比做了严格控制，避免薄壁杆件在受压状态下出现失稳问题，同时通过多道横向联系杆件将单片放射桁架连接为整体空间结构，提升了结构的侧向稳定性，即使在单侧受水平风荷载的情况下，也能通过整体协同受力保证结构安全。结构表面可根据使用场景做不同的表面处理，户外长期使用可做热镀锌防腐处理，临时展陈场景可做喷塑上色匹配活动主题色调，杆件的型材规格可根据实际使用地的雪载、风载参数做等比例缩放调整，在保证结构安全的前提下优化材料用量。
