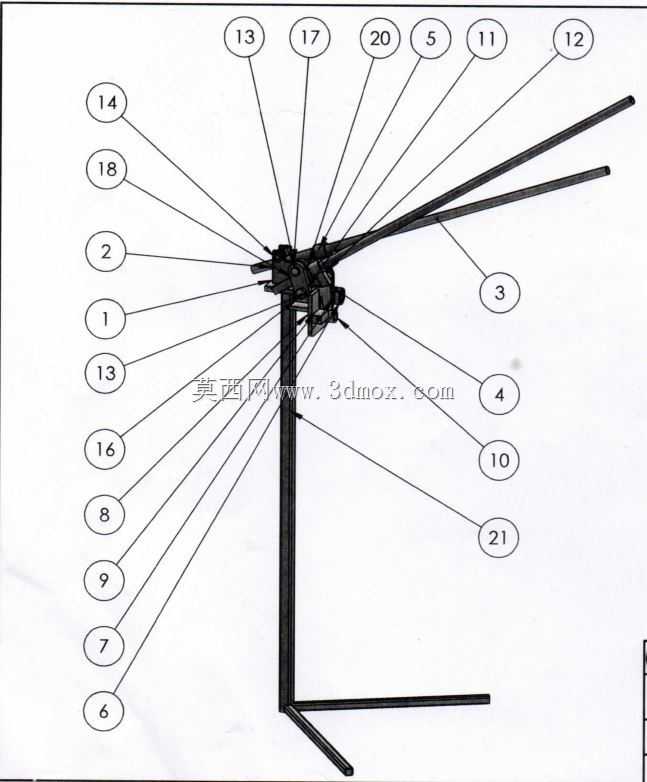

　　该传感装置的结构设计围绕户外分布式点位检测需求展开，核心采用立式主支撑臂搭配多向辐射式杆件的布局，主支撑臂采用L型弯折结构，垂直段承担上部所有检测杆件的载荷传导，水平段作为安装固定的基准面，可直接通过螺栓锁紧在混凝土基座或者设备预装支架上，安装时需保证垂直段的铅垂度偏差不超过1.5mm/m，避免上部杆件受力不均引发检测数据偏移。上部辐射排布的21组功能杆件，每一组对应独立的信号采集或者触发点位，杆件长度根据检测覆盖范围做差异化设计，最长的两根斜向杆件延伸至装置侧上方1.2米位置，负责大范围内的目标触发检测，短杆件则集中在主支撑臂上部的核心安装座周围，承担近距离高精度的信号采集功能，所有杆件与中心安装座的连接均采用快拆式销轴结构，

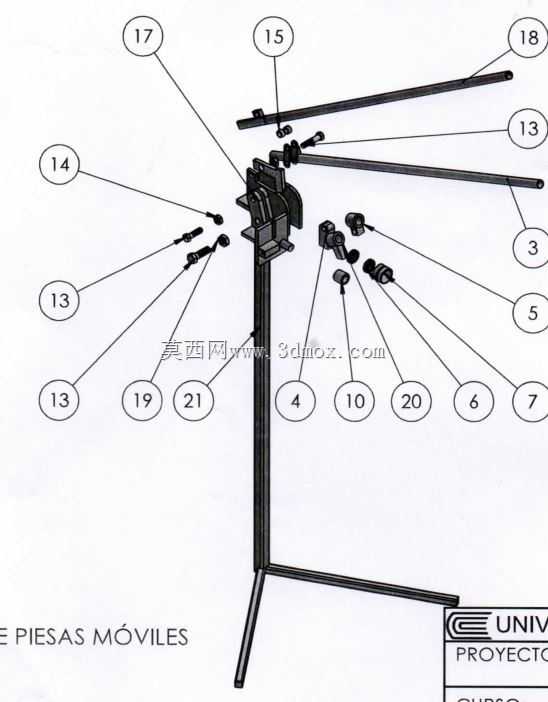

　　现场维护时无需整体拆解装置，仅需拔出对应销轴即可更换故障杆件，大幅降低户外运维的作业时长。中心安装座作为整个装置的核心承载部件，内部集成了信号转接模块的安装腔，所有杆件内置的信号线路均通过杆件根部的走线孔汇入中心腔体内，统一沿主支撑臂内部的走线槽向下引出至接线端，避免线路外露在户外环境下出现老化、破损问题，安装座与主支撑臂的连接面设置了定位止口，装配时可快速实现同轴度对位，减少现场安装的调试工作量。从实际应用场景来看，该结构可适配周界入侵检测、散料堆料位多点位监测、户外设备运行状态分布式采集等场景，不同长度的杆件组合可覆盖水平方向270度、垂直方向120度的检测范围，无需额外加装旋转驱动机构即可实现大范围的点位覆盖，

　　相比传统单点位传感器的布设方案，可减少60%以上的现场安装基座数量，降低整体施工成本。设计过程中针对杆件的受力变形做了针对性优化，所有外露杆件均采用空心薄壁型材结构，在保证杆端1kg载荷下挠度不超过2mm的前提下，整体重量比实心杆件降低47%，降低主支撑臂的载荷负担，主支撑臂的弯折位置做了圆弧过渡处理，避免应力集中引发长期载荷下的结构断裂，过渡圆弧半径设置为支撑臂截面边长的1.5倍，可将弯折位置的应力峰值降低32%。安装边界方面，装置整体占地范围为水平方向1.4米、垂直方向1.8米，安装时需在基座周围预留不小于0.5米的运维操作空间，保证人员可顺利到达中心安装座位置完成接线、部件更换等操作，

　　主支撑臂底部的安装法兰设置了4个长条形安装孔，可适配现场安装孔位的±15mm偏差，降低基座施工的精度要求。不同功能杆件的末端均预留了标准传感元件安装接口，可根据实际检测需求替换不同类型的检测探头，无需改动整体结构即可适配温度、位移、接近触发等不同的检测功能，结构的通用适配性较强，可在多种工业检测场景下完成布设应用。
