带触控显示与外设支架的多功能设计工作台

　　这款工作台的设计初衷是适配三维设计从业者的日常作业需求，打破传统办公桌功能分区割裂的痛点，将绘图作业、数字触控操作、外设挂载、储物收纳等功能整合在同一台面上，减少作业过程中频繁起身切换工具的无效动线。从实际应用场景来看，它既可以放在工业设计工作室供结构工程师做手绘草图与数字建模的切换作业，也能布置在职业院校的工业设计实训教室，作为3D设计课程的实操工位，甚至可以调整配置后用作小型文创工作室的手绘数位作业台。

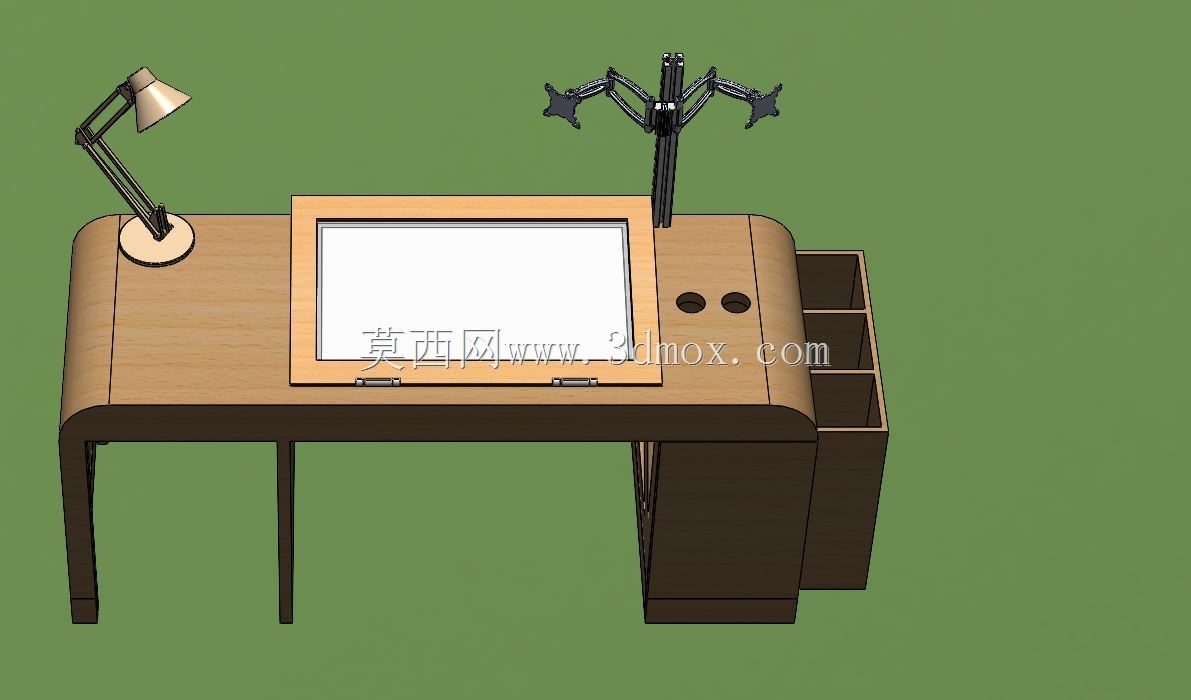

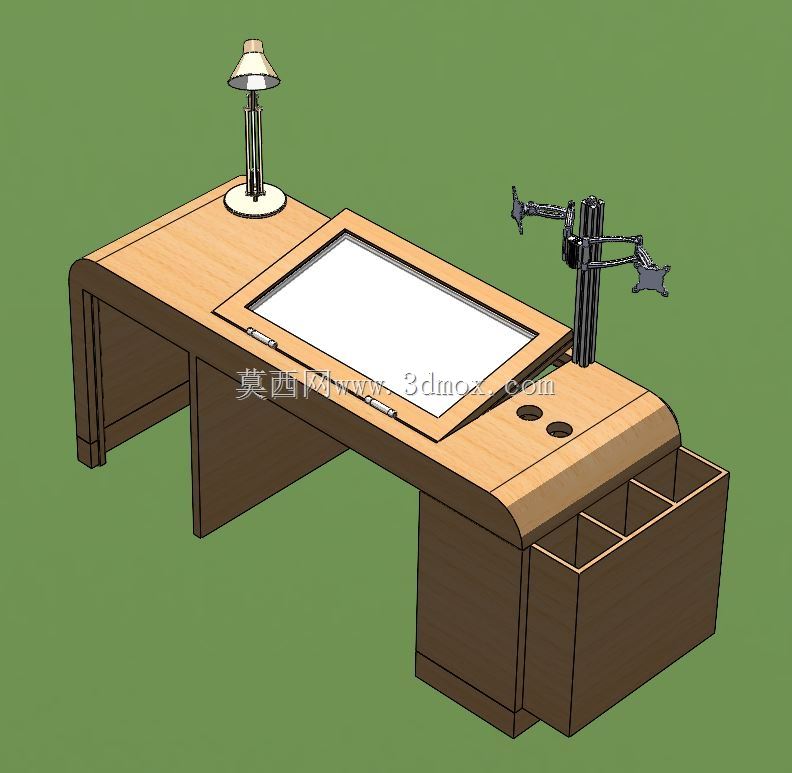

　　台面主体采用L型延伸布局，主操作区预留了足够的手绘板、键盘鼠标摆放空间，嵌入式的触控显示模块做了下沉式安装，屏幕表面与木质台面齐平，避免凸起边框硌到手肘，长时间伏案绘图时手臂可以自然搭在台面上，减少腕部悬空的疲劳感。触控屏旁预留的两个圆形走线孔，刚好可以穿过触控笔充电线、屏幕供电线，所有线缆都可以从台面下方的走线槽引导至柜体侧方的集线口，不会在台面上杂乱缠绕。台面靠近使用者的一侧做了圆弧导角处理，边缘厚度控制在45mm，既保证了台面的承重强度，又不会因为边缘过厚硌到小臂。

　　台面右侧集成的多关节悬臂支架，采用双段可锁止结构，水平旋转角度覆盖整个主操作区，垂直方向可以在200mm到450mm的高度区间内任意停驻，既可以挂载副屏显示建模参考图，也能安装扫描设备对纸质手绘稿进行实时数字化采集，悬臂的底座直接嵌入台面内部的加强钢板上，挂载3kg以内的外设不会出现台面下沉或者支架晃动的问题。台面左上角预留的台灯安装位做了嵌入式定位槽，常规底座直径120mm以内的工作台灯都可以直接放置，不需要额外打孔固定，定位槽边缘做了1mm的凸起挡边，避免台灯被意外碰倒滑落。

　　右侧的储物柜体采用抽拉式分格设计，三个独立储物格可以分别存放绘图工具、存储介质、常用零件样本，抽屉拉出时的限位行程控制在柜体总深度的80%，完全拉出时不会因为重心前倾出现柜体倾翻的问题，柜体底部与地面接触的位置预留了10mm的调节脚垫，可以根据地面平整度调整工作台的水平度，避免触控屏因为台面倾斜出现触控偏移的问题。整个工作台的总长度控制在1800mm，宽度800mm，总高度750mm，符合常规办公工位的安装边界，不需要对现有办公空间做特殊改造就可以直接摆放使用，柜体与台面之间采用模块化连接结构，如果后续需要更换功能模块，不需要整体更换工作台，只需要拆卸对应区域的紧固件就可以完成模块替换，降低后续的功能升级成本。

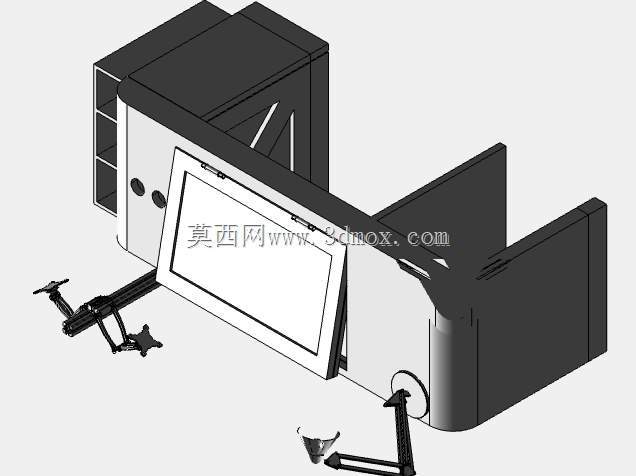

　　从结构设计的角度来看，台面下方的支撑框架采用矩形钢管焊接成型，整体承重可以达到150kg，即使放置重型绘图设备或者小型3D打印样机也不会出现台面变形，木质台面表层做了耐磨防刮处理，日常绘图时的铅笔、马克笔痕迹可以用酒精直接擦拭干净，不会残留污渍渗入板材内部。悬臂支架的关节处采用阻尼垫片锁紧，长期使用后如果出现悬停松动的问题，只需要拧紧关节处的锁紧螺母就可以恢复阻尼力度，不需要整体更换支架。走线槽内部预留了扎带固定位，所有线缆都可以分类捆扎固定，后续检修线路时不需要拆开整个台面，只需要打开走线槽的侧盖板就可以操作。
