法兰安装式PT100温度传感探头结构

　　在工业现场的温度采集环节，接触式测温的可靠性始终是设备运维与工艺控制的核心前提，这款带法兰安装结构的PT100铂热电阻测温结构，正是针对密闭罐体、工艺管道、反应腔体等需要固定密封安装的测温场景设计。从实际使用场景来看，这类测温元件常被部署在化工反应釜的侧壁测温口、暖通空调的送风管道、工业锅炉的水温测点、食品加工设备的灭菌腔体位置，需要在承受一定管内/罐内压力的前提下，长期稳定采集接触位置的介质温度，为PLC温控系统、设备温控回路提供精准的电阻信号输入。

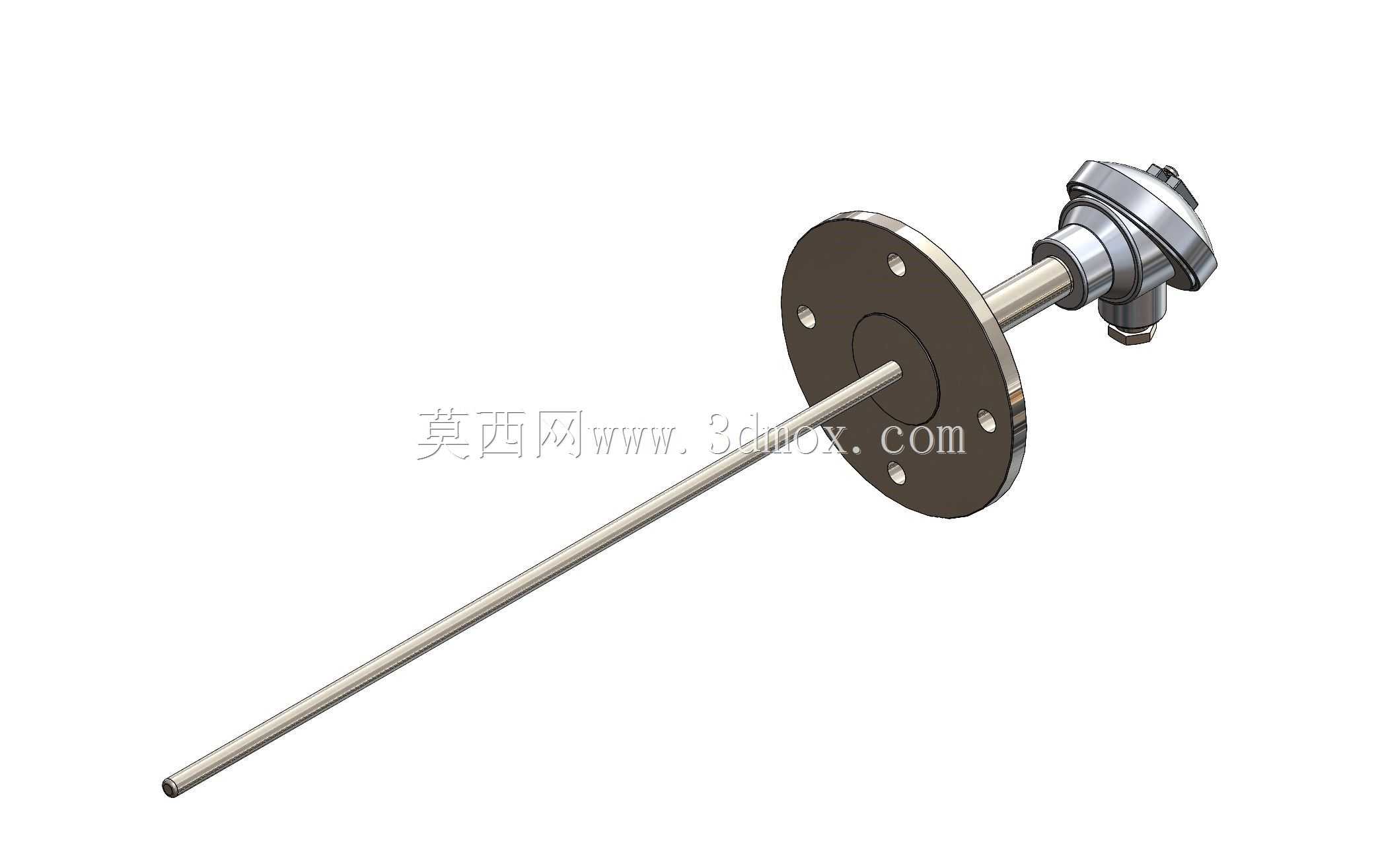

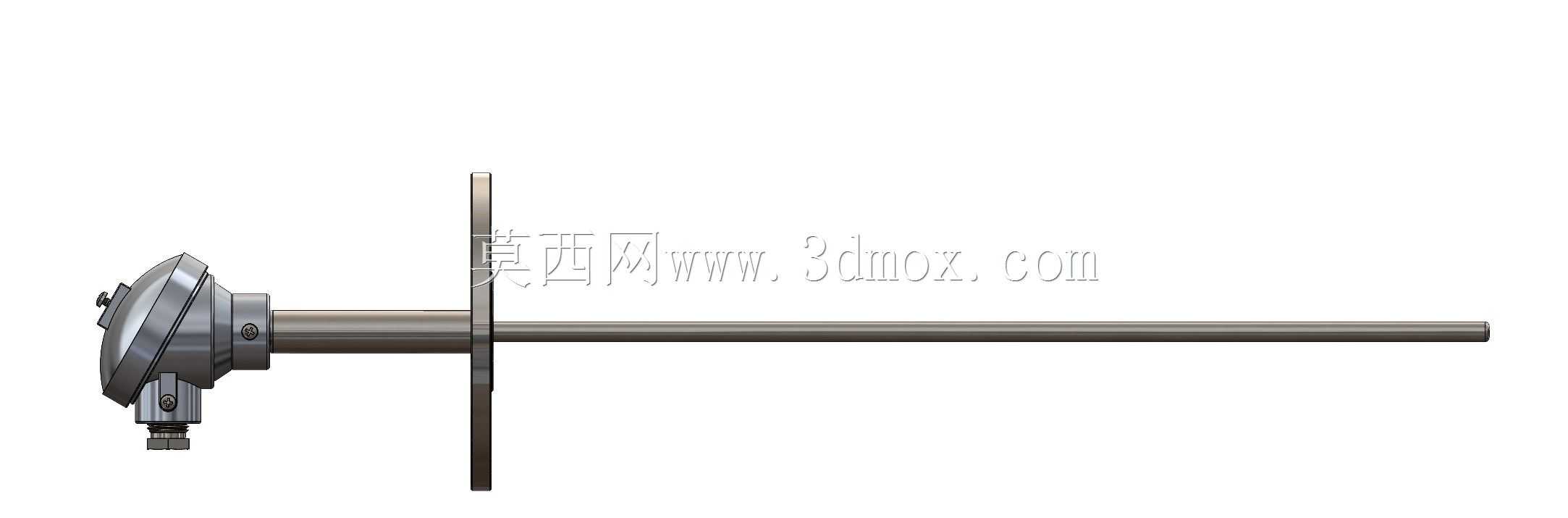

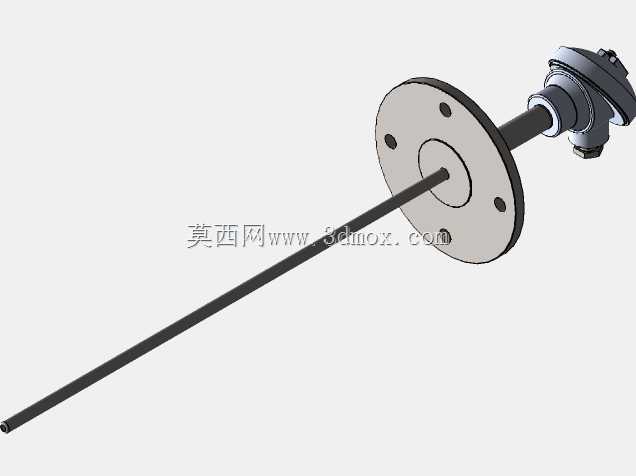

　　从结构设计逻辑来看，整个探头分为三个核心功能段，最前端的细长金属探杆是温度感应段，内部封装PT100铂电阻感温元件，探杆采用薄壁不锈钢材质，既可以保证热量快速传导至内部感温元件，降低测温响应滞后，也能耐受常规工业场景下的介质腐蚀、流体冲刷，探杆的长度设计可以根据实际安装位置的插入深度调整，保证感温端处于介质流动的核心区域，避免贴壁导致的测温偏差。中间的法兰安装盘是整个结构的安装定位核心，法兰盘上均匀分布多个螺栓安装孔，安装时可以配合密封垫片，通过螺栓压紧实现测点位置的静密封，防止罐内或管道内的介质泄漏，法兰盘的厚度、安装孔的孔位间距都遵循常规工业法兰的安装尺寸规范，可以直接适配多数工业设备预留的标准法兰安装口，不需要额外加工转接件。尾部的接线盒结构是信号输出与线缆连接的部分，采用密封式金属壳体设计，侧面预留线缆穿入的格兰头安装位，可以保护内部的接线端子不受现场粉尘、水汽的侵蚀，接线盒内部预留足够的接线空间，方便现场施工时完成热电阻引线与补偿线缆的连接固定，顶部的端盖采用螺纹旋合结构，日常维护时可以快速打开检查接线状态，不需要拆卸整个探头。

　　从安装边界的角度考量，这类结构设计时充分考虑了现场安装的操作空间，法兰盘的外径尺寸控制在合理范围，安装时不需要过大的操作空间就能完成螺栓的紧固，探杆的长径比设计兼顾了插入深度与结构刚性，避免探杆过长在高速流体冲刷下产生共振弯曲，尾部接线盒的外径小于法兰盘外径，安装时可以先将探杆穿入设备安装口，再对齐法兰孔位完成固定，不会出现尾部结构干涉无法穿入的问题。在功能特性上，PT100铂电阻的测温特性稳定，在-200到600摄氏度的测温区间内都能保持良好的线性度，配合这种刚性探杆加法兰固定的结构，相比手持式测温、红外非接触测温，能够长期固定在测点位置，持续输出稳定的温度数据，不会因为现场振动、介质流动出现位置偏移导致的测量误差。

　　设计这类测温探头结构时，首先要平衡探杆的导热速度与结构强度，探杆壁过厚会导致热传导变慢，测温响应滞后，壁过薄则会在长期使用中被流体磨穿，导致介质泄漏；其次法兰盘的密封面平整度需要严格控制，保证安装时垫片能够均匀受压，避免出现密封点泄漏；另外尾部接线盒的密封等级也要匹配现场的使用环境，在多粉尘、有喷淋的户外场景下，接线盒的密封结构需要能够阻挡水汽和粉尘进入，避免内部接线端子短路锈蚀。很多现场测温不准的问题，往往不是感温元件本身的精度问题，而是安装结构设计不合理，比如插入深度不够导致感温端处于介质流动的死区，或者法兰密封不严导致介质泄漏影响设备运行，这款结构在设计时就规避了这类常见问题，探杆长度预留了足够的插入余量，法兰密封面采用精加工平面，保证安装后的密封可靠性，接线盒的出线方向采用侧向设计，避免线缆弯折后遮挡端盖开启，方便后期的维护校准。
