机用快换式刀夹锁紧定位结构

　　这套快换式刀夹结构主要服务于普通车床、小型数控车床的刀位快换作业场景，在中小批量多工序加工场景下，能大幅缩短换刀停机的辅助时长，替代传统刀架上反复松紧螺栓、校准刀尖高度的繁琐操作。从实际使用逻辑来看，该结构直接适配车床方刀台的标准安装槽位，底部的定位凸台与刀台T型槽的配合间隙控制在0.02mm以内，安装时无需额外打表找正基准，只要将夹具体推入刀台对应槽位，拧紧侧面的压紧螺栓即可完成基座固定，重复定位精度可以稳定控制在0.015mm范围内，完全满足半精车、精车工序的位置精度要求。

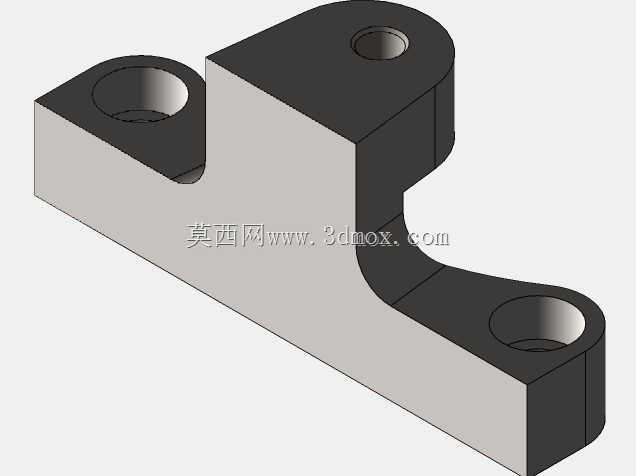

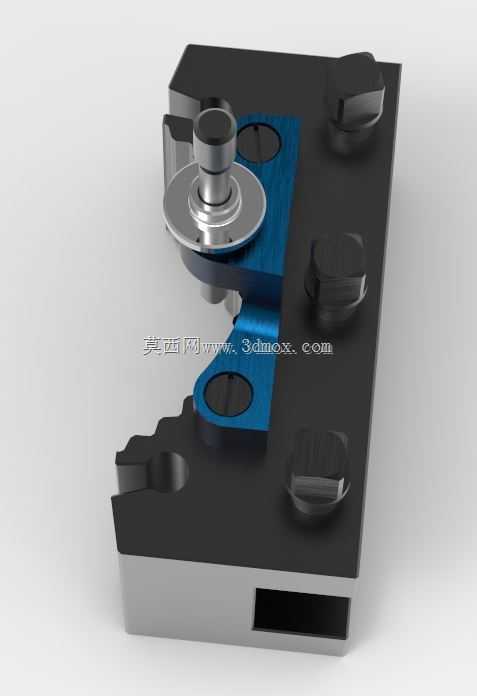

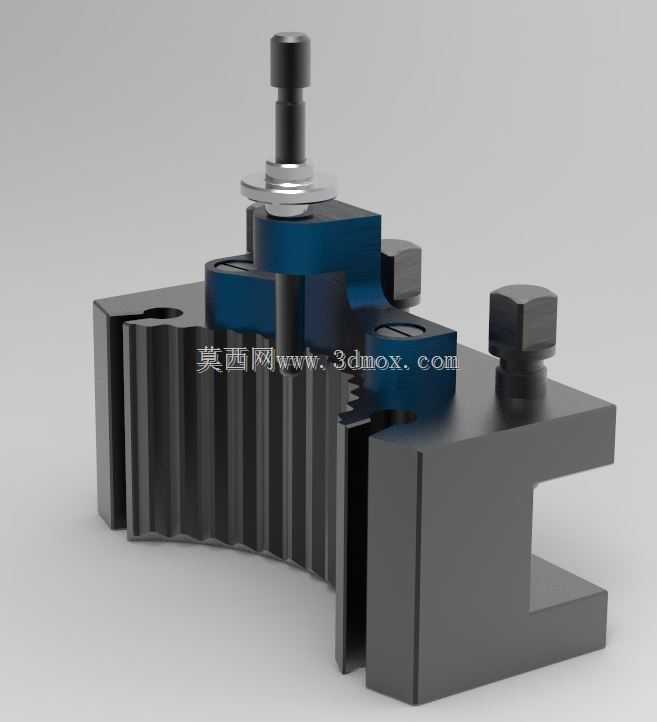

　　结构设计上，夹具体采用分体式组合结构，底部基座为45号钢调质处理，硬度达到HB220-250，兼顾刚性与抗振性能，基座上的齿条式定位齿面与可换刀夹的齿形完全啮合，齿形角度采用60度等腰梯形设计，啮合接触面积不低于85%，既能承受车削过程中产生的径向切削力，也能抵抗断续切削带来的冲击载荷，不会出现切削过程中刀位偏移的问题。顶部的锁紧组件采用偏心压紧结构，配合碟形弹簧提供持续的压紧力，锁紧操作只需要90度扳动顶部的锁紧杆即可完成刀夹的夹紧与松开，相比传统螺栓压紧的方式，操作力矩降低60%，操作人员无需使用加力杆就能完成可靠锁紧，长期使用也不会出现螺纹磨损导致的压紧力不足问题。

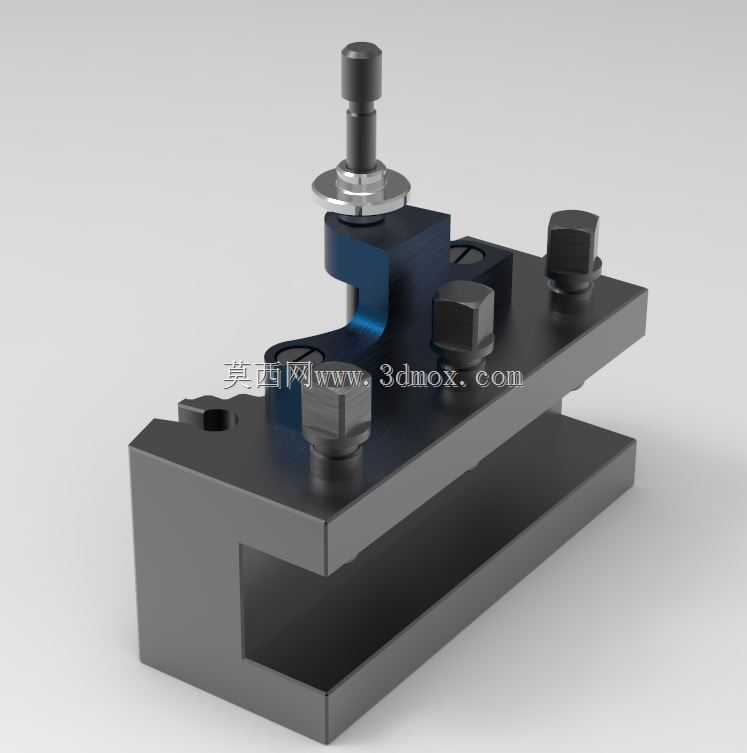

　　从安装边界尺寸来看，夹具体总高度控制在72mm，适配市面上绝大多数卧式车床的刀台安装空间，不会出现刀夹过高导致的刀台回转干涉问题，基座宽度为38mm，可直接卡入标准200mm中心高车床的方刀台槽位，无需额外修配安装面。可换刀夹的夹持槽可适配20mm见方的标准车刀刀杆，也可通过更换不同内孔的刀夹套，适配镗刀、螺纹刀、切断刀等不同类型的刀具，每台基座可配套多组预装对刀完成的刀夹，换刀时只需松开锁紧杆，取下当前加工用刀夹，推入下一组已对刀的刀夹，扳动锁紧杆即可完成换刀，整个过程耗时不超过10秒，相比传统换刀流程平均节省3-5分钟的辅助时间，在多品种小批量加工场景下，能有效提升设备的实际加工利用率。

　　设计过程中重点考虑了切削排屑与日常维护的需求，夹具体的所有棱边都做了R2的倒角处理，不会出现切屑堆积在结构缝隙中难以清理的问题，锁紧杆的外露部分做了发黑防锈处理，长期接触切削液也不会出现锈蚀卡滞的情况，啮合齿面的齿根位置设计了排屑凹槽，即使有少量细切屑落入齿面啮合位置，在夹紧过程中切屑也会被挤入凹槽内，不会影响齿面的啮合精度，日常维护只需要定期在锁紧转轴位置加注少量润滑油即可，无需复杂的拆解保养。在受力校核层面，针对45号钢车削的典型工况，该结构可承受最大3000N的主切削力，在0.3mm/r进给量、3mm背吃刀量的车削参数下，结构变形量小于0.01mm，不会出现让刀导致的工件尺寸超差问题，完全覆盖常规碳钢、有色金属材料的车削加工需求。
