工业生产用立式计量给料执行构件结构

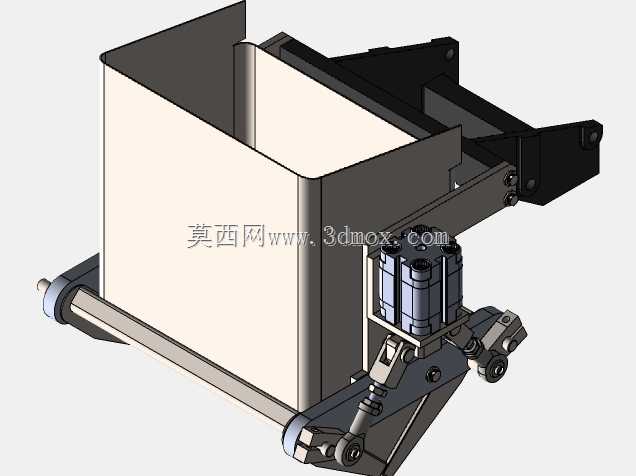

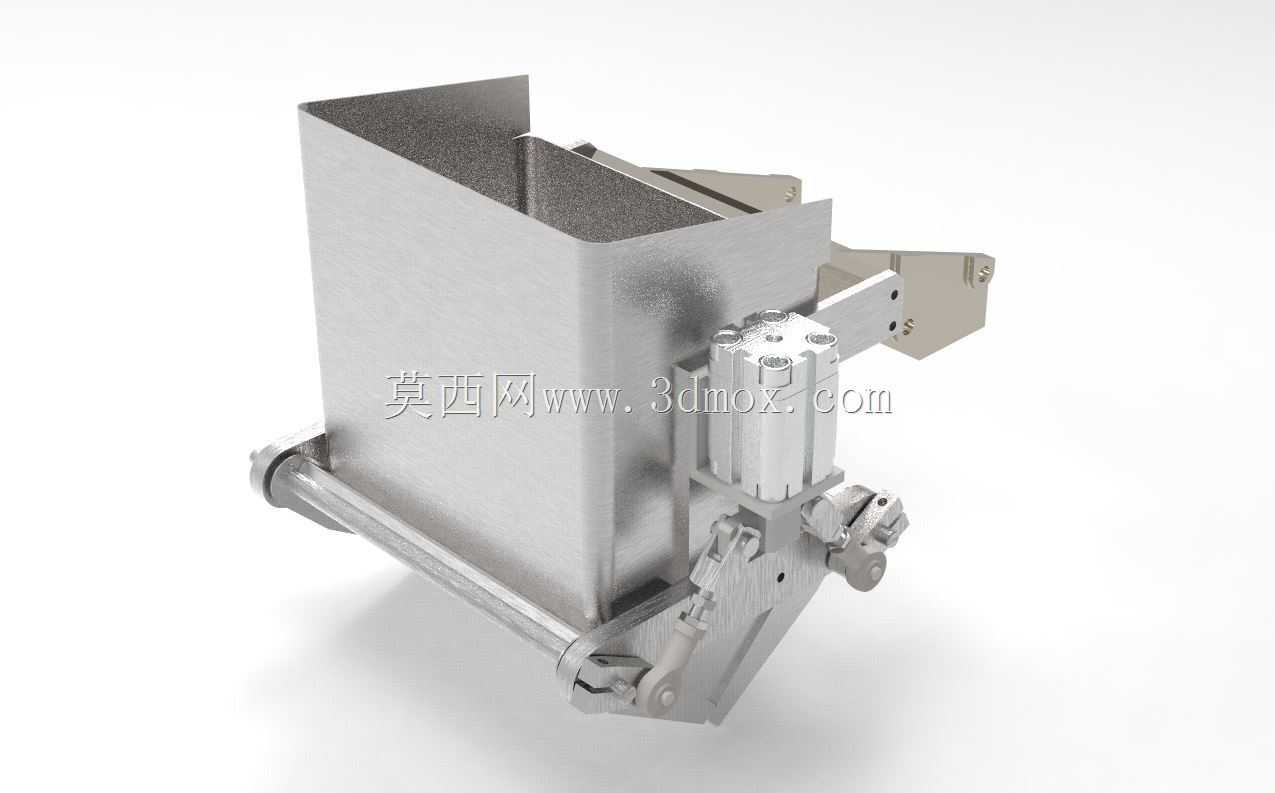

　　该构件多用于散状颗粒物料的定量给料工序，常见于食品加工、精细化工、建材配料等生产线的末端计量环节，作为称重给料系统的终端执行部件，直接对接下方的包装容器或受料工位，承担物料暂存、定量导流、快速卸料的核心功能，避免给料过程中出现物料撒漏、计量偏差、卡料堵料等现场常见问题。从结构设计逻辑来看，整体采用立式布局，上部为敞口式接料腔，腔体采用折弯钣金拼焊成型，内壁做顺滑过渡处理，没有突兀的直角凸起，减少颗粒物料在腔体内的挂壁残留，接料腔的敞口尺寸匹配上游送料设备的出料口宽度，保证上游输送过来的物料能够完全落入腔体内，不会出现外溢情况。腔体下部设计为V型导流收口结构，收口角度经过反复校核，针对流动性一般的颗粒物料，

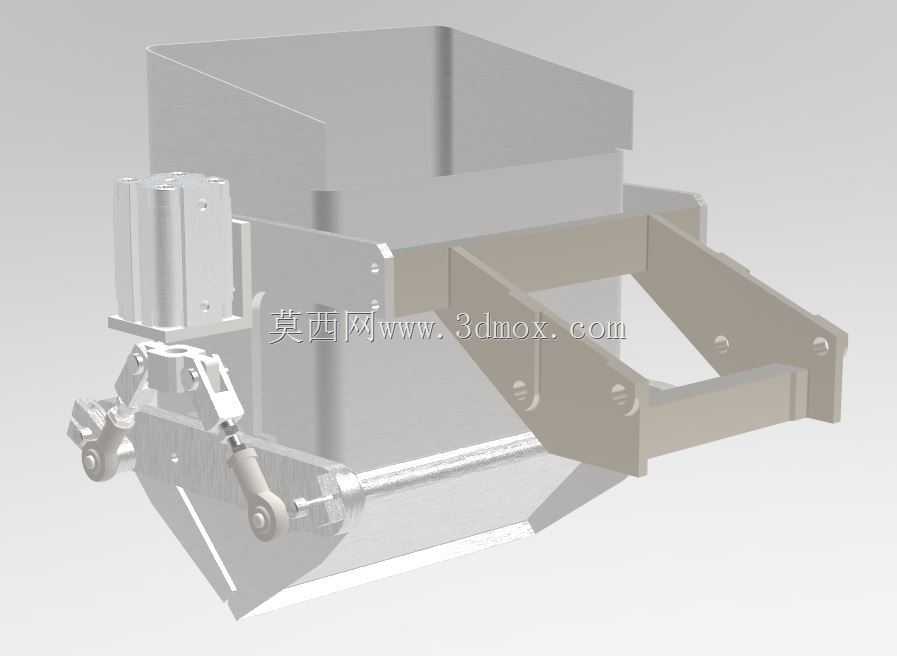

　　角度设置大于物料的自然安息角，保证物料在重力作用下能够顺利流向卸料口，不会在收口位置堆积架桥。构件侧面设置的摆臂式启闭结构，通过转轴与腔体侧壁连接，摆臂的转动行程经过精确计算，闭合时能够完全封住V型收口的出料口，密封面贴合紧密，不会出现细颗粒物料漏料的情况；开启时摆臂完全退让出卸料通道，不会对物料下落形成遮挡，配合生产线的称重信号，能够实现快速启闭，完成定量给料的动作，摆臂的铰接位置设置有耐磨衬套，长期往复转动也不会出现轴孔磨损间隙过大的问题，降低现场维护频次。下部的安装基座采用整块板材铣削加工成型，基座上设置有两个带安装孔的凸耳，凸耳的孔位间距、孔径尺寸匹配生产线安装架的固定点位，安装时直接穿入螺栓即可完成定位固定，

　　不需要额外做适配调整；基座的底面加工有定位止口，安装时能够与安装架的定位面贴合，保证整个构件安装后保持竖直状态，不会出现倾斜导致的物料偏流、计量不准问题。基座与上部料腔之间采用焊接连接，焊接位置做了应力消除处理，避免长期受物料冲击、载荷作用出现焊接变形，影响整体安装精度。料腔侧面设置的圆管构件为气动管路通道，可接入压缩空气管路，在物料流动性较差出现轻微堵料时，可通过脉冲吹气的方式疏通料腔，不需要拆开设备进行人工清理，减少生产线停机时间。整个构件的外形尺寸控制紧凑，竖向高度适配常规给料工位的安装空间，横向宽度不会超出安装架的边界，不会与周边的其他设备构件产生运动干涉；所有与物料接触的边角都做了倒钝处理，没有尖锐毛刺，既避免划伤物料，

　　也防止安装维护时划伤操作人员。在实际建模过程中，钣金件的折弯系数按照常用冷轧钢板的加工参数设置，拼焊位置预留了合理的焊接收缩余量，转动副的配合间隙按照实际加工公差设置，保证模型导出的工程图能够直接用于生产加工，不需要二次调整尺寸参数；安装孔的位置尺寸严格按照现场安装的基准设置，与上游送料设备、下游受料工位的对接尺寸完全匹配，能够直接集成到现有生产线的给料系统中，不需要做额外的结构改型。
