工业管道用德斯卡式斜向进料导流槽结构

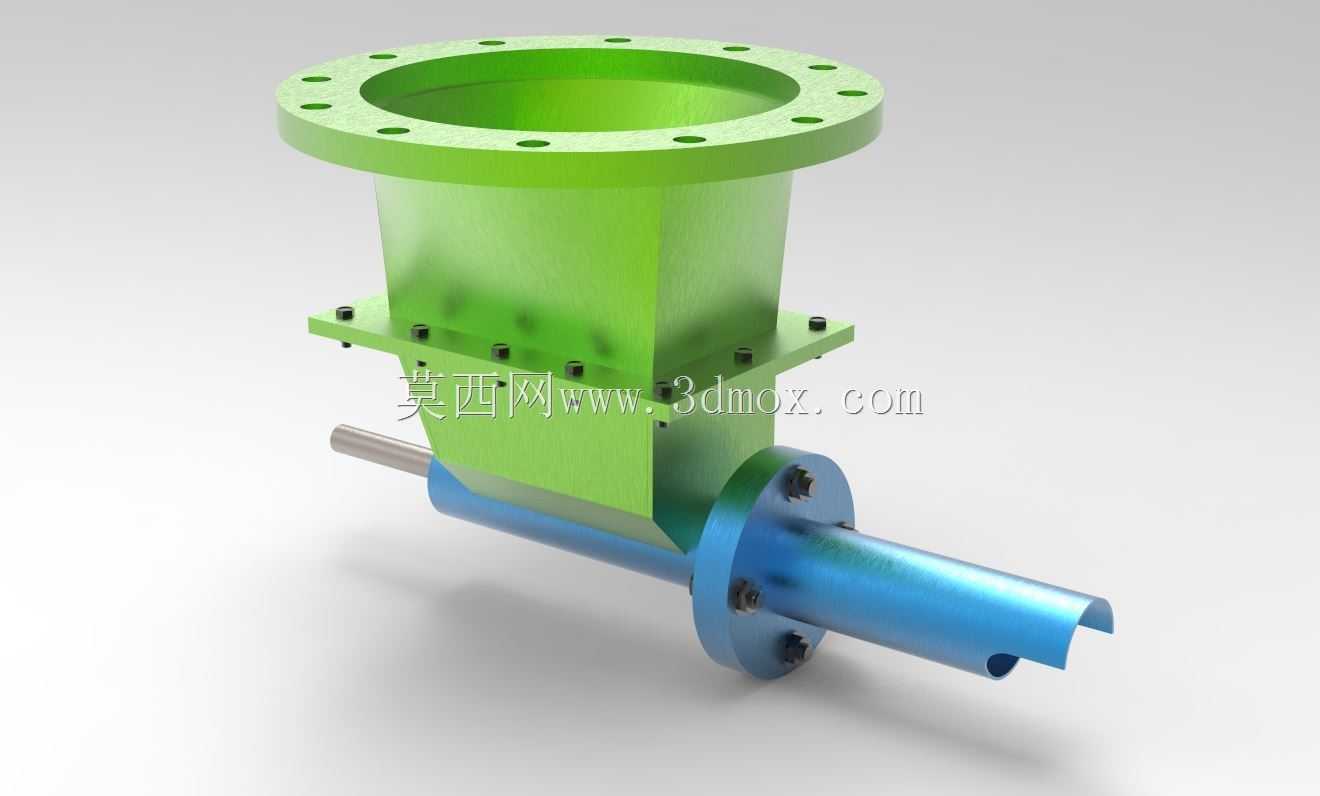

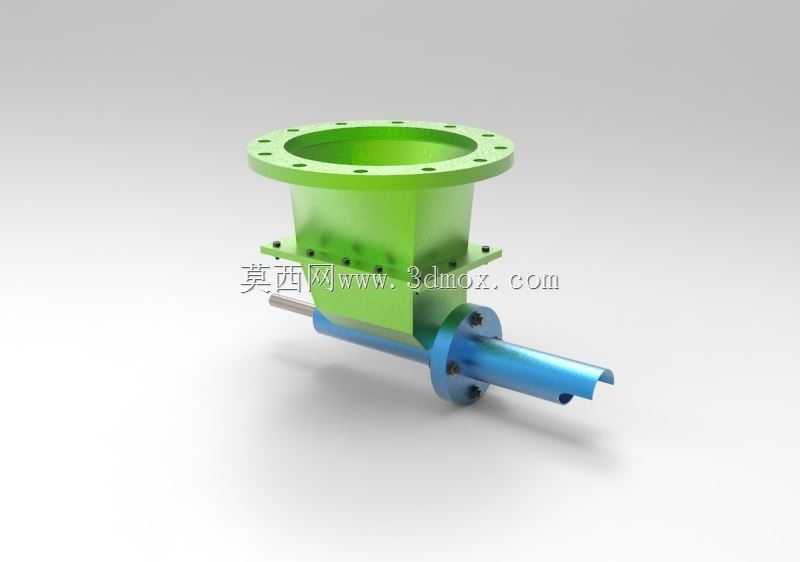

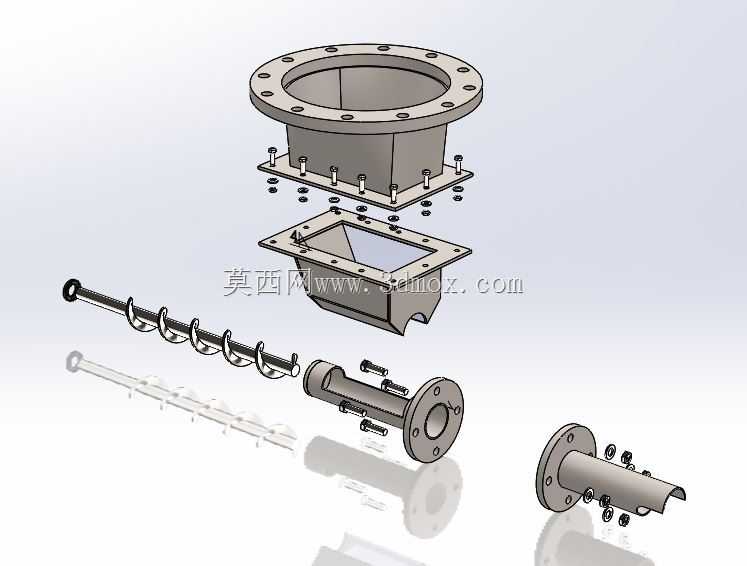

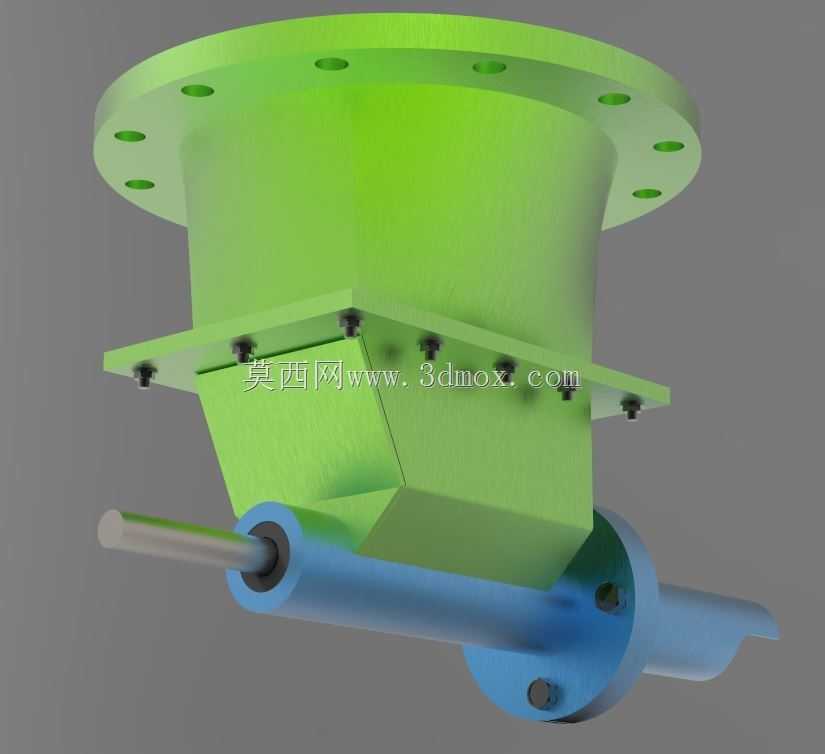

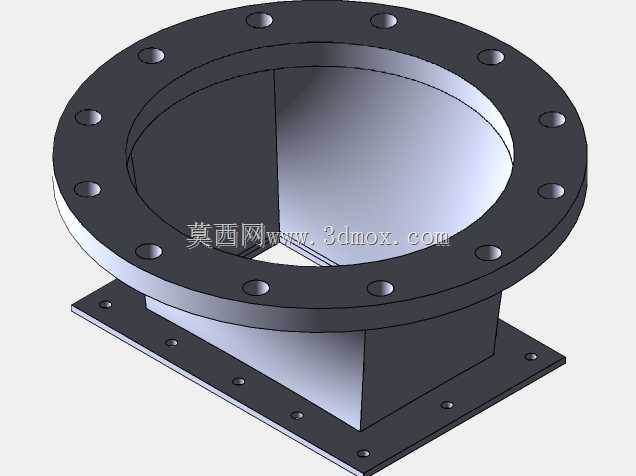

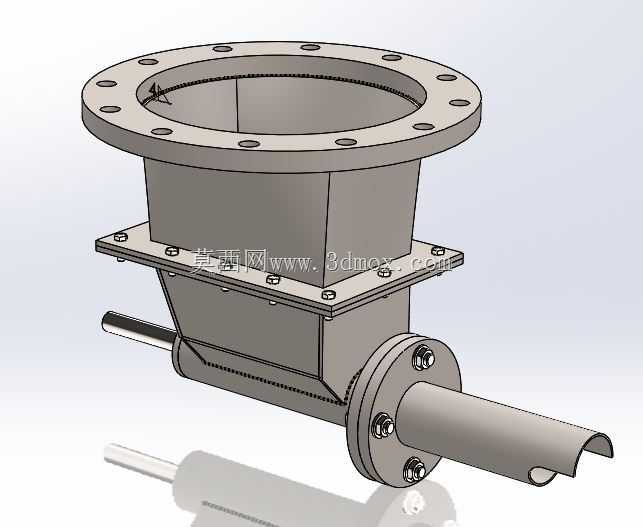

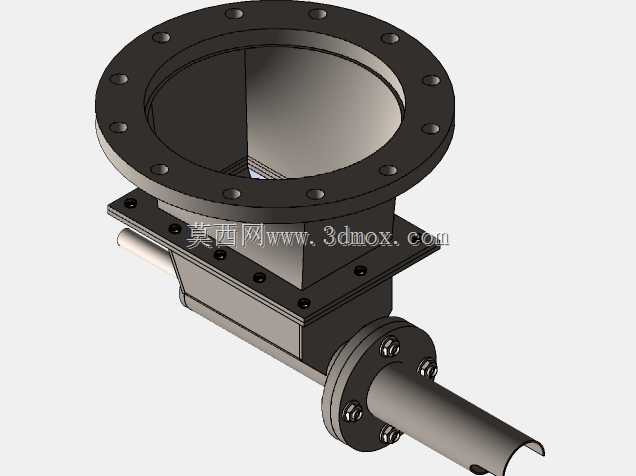

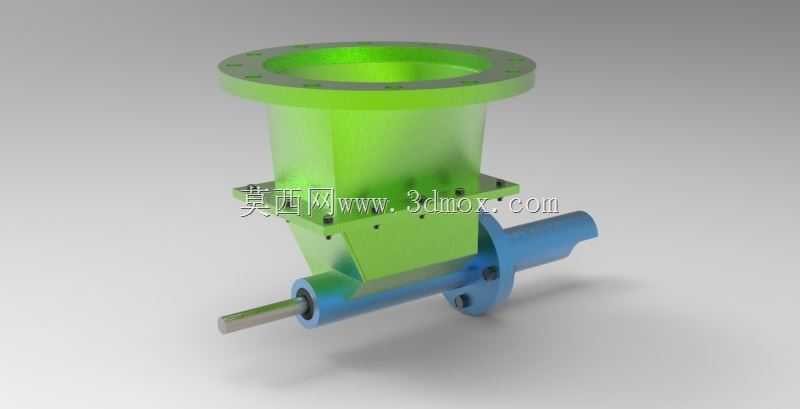

　　该斜槽结构主要应用于粉体、颗粒状物料的气力输送或重力下料管线中，常见于粮食加工、化工原料输送、建材生产等需要改变料流方向同时控制进料速率的工况场景，可直接对接圆形法兰管道，实现垂直管段向水平输送段的平滑过渡，避免物料在转角处出现积料、堵料问题。从结构设计来看，上部采用标准圆形法兰接口，法兰端面均匀分布螺栓安装孔，可直接与同公称直径的上游管道或料仓出料口配对连接，法兰与下部锥段采用圆弧过渡设计，减少物料流动过程中的阻力，锥段侧壁设置带螺栓紧固的对开式检修法兰段，无需整体拆卸管线即可快速清理槽内残留物料、排查卡料故障。锥段下部斜向伸出的轴套结构内置调节轴，可外接执行机构或手动调节手柄，通过轴端连接的挡板调整槽内通流截面大小，

　　精准控制物料的下料流量，轴套与槽体连接位置采用法兰压紧密封结构，避免输送过程中粉尘外泄，适配有密闭输送要求的生产场景。斜向伸出的水平管段同样采用法兰连接结构，可直接对接下游水平输送管道，管段轴线与上部垂直法兰轴线存在固定倾斜夹角，该角度经过物料安息角校核，可保证流动性一般的颗粒物料依靠自重即可顺畅滑入下游管线，不会在槽底形成滞留堆积。安装边界方面，上部法兰的螺栓孔中心圆直径、法兰厚度均匹配常用工业管道法兰标准，安装时需保证上部法兰与上游设备端面的平行度偏差不超过千分之三，避免密封垫受压不均出现漏料问题；下部水平管段的安装高度需预留出调节轴的操作空间，若配套气动或电动执行机构，需在轴端外侧预留足够的执行器安装位置，避免与周边管线、

　　支架产生干涉。结构设计过程中，针对物料冲刷磨损问题，槽体内壁可根据输送物料的磨琢性选择衬耐磨涂层或增加内壁厚度，调节轴与轴套的配合间隙控制在合理范围，既保证轴转动灵活无卡滞，又避免粉尘进入配合面造成磨损，连接螺栓的强度等级根据管线工作压力选型，满足正压或负压输送工况的强度要求。实际使用中，该斜槽可替代传统的直角弯头加插板阀的组合结构，整体集成度更高，安装占用空间更小，物料流动路径更顺滑，相比分体式结构可减少30%左右的积料死角，降低日常维护清理的频次，调节轴的挡板采用流线型设计，转动过程中不会对物料流形成硬性阻挡，避免大颗粒物料被挡板卡滞造成的调节失灵问题。
