罗克韦尔1769-OW8I数字量输出模块结构设计

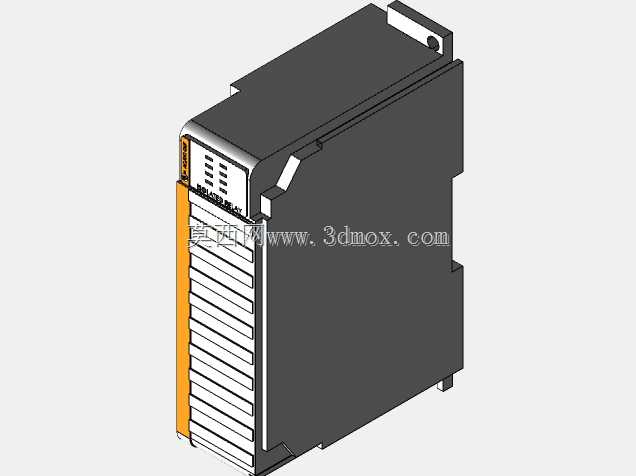

　　在离散制造产线的PLC控制系统搭建中，数字量输出模块承担着控制器指令到现场执行端的信号转换核心作用，1769-OW8I作为CompactLogix系列的8通道继电器型输出模块，常被用于驱动接触器线圈、小型电磁阀、状态指示灯这类需要干接点通断控制的现场负载，适配多数中小型设备的IO点位扩展需求，在包装线、物料输送、小型专机的电气柜内都能见到这类模块的应用。从结构设计角度看，该模块采用标准1769系列的导轨安装式壳体，整体为长方体塑壳结构，侧面预留了同系列模块的拼接卡扣，可与CPU、输入模块、模拟量模块直接拼接组装，无需额外连接线缆即可完成背板总线的通讯对接，大幅减少柜内布线工作量。模块前部的接线端子采用插拔式设计，

　　每个输出通道对应独立的端子位，端子排旁印有清晰的通道编号与公共端标识，现场接线时可直接对应电气原理图点位，降低接线错误概率；端子排上方设置了8个通道的状态指示灯，每个通道输出导通时对应指示灯点亮，运维人员无需测量端子电压即可快速判断通道工作状态，排查故障时能大幅缩短定位时间。模块左侧的橙色拨杆是模块的物理锁定结构，安装到DIN导轨后拨下拨杆即可完成模块与导轨的机械固定，同时该拨杆也承担模块间拼接的锁止功能，避免设备运行过程中振动导致模块松脱、总线通讯中断。壳体侧面的散热格栅采用窄缝式设计，既可以保证模块内部继电器触点动作产生的热量及时散出，又能阻挡柜内的金属碎屑、灰尘进入模块内部，适配工业现场多粉尘的复杂工况。从安装边界来看，

　　该模块宽度仅占标准DIN导轨上的单格位尺寸，上下方向预留的接线空间满足1.5平方毫米多股铜芯线的弯曲半径要求，电气柜布局设计时，模块上下无需额外预留过大的散热间隙，仅需在左右两端的端盖处预留少量拆装空间即可，能有效压缩电气柜的整体安装尺寸。模块内部的继电器触点采用隔离设计，每个通道可独立承载不同电压等级的交直流负载，通道间的绝缘间距满足工业电气设备的耐压要求，设计建模时需要重点关注壳体内部的PCB板安装定位柱位置，确保插拔端子排时PCB不会出现形变，同时前部面板的指示灯导光柱需要与PCB上的LED位置精准对位，避免出现指示灯偏位、亮度不均的问题。壳体的拼接卡扣尺寸需要与同系列其他模块的卡扣公差保持一致，确保多模块拼接时间隙均匀，

　　总线接插件的对接深度符合设计要求，不会出现接触不良的情况。这类IO模块的建模过程中，需要还原实际产品的所有安装接口细节，包括背部的DIN导轨卡槽尺寸、前部端子排的插拔行程、侧面锁止拨杆的活动角度，这些细节直接影响后续电气柜三维布局的干涉检查准确性，若建模时忽略卡扣的突出尺寸，很容易在实际装配时出现模块与线槽、其他元件的干涉问题。在实际设备选型应用中，该模块的继电器输出特性决定了它既可以驱动交流负载也可以驱动直流负载，相比晶体管型输出模块的负载适配范围更广，适合现场负载类型混杂、点位数量不多的中小型设备使用，建模时还原的外形细节也能帮助电气设计人员在出图阶段就完成精准的柜内布局，减少现场装配时的改孔、调整元件位置的工作量。
