罗克韦尔1769系列数字量IO模块结构设计

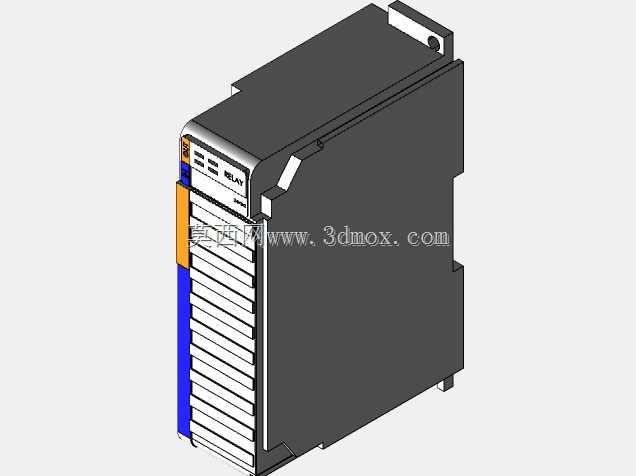

　　在离散制造产线的电气控制柜内，这类紧凑型IO模块承担着现场信号与控制器之间的信号中转作用，是分布式IO架构里最靠近现场侧的信号采集与输出单元，日常对接现场的接近开关、光电传感器、电磁阀、中间继电器等底层器件，把现场的通断状态信号上传给主控PLC，同时把主控下发的开关指令传递给执行器件，完成产线动作的逻辑闭环。从结构设计来看，这款模块采用了CompactLogix系列统一的侧装拼接结构，模块本体为硬质阻燃工程塑料壳体，整体为窄长型立式结构，宽度方向做了紧凑化处理，能够在标准DIN导轨安装时尽可能节省柜内横向安装空间，多模块拼接时可以通过侧边的总线接插件直接完成模块间的通讯与供电连接，不需要额外布设跨接线，能大幅减少柜内的布线工作量。

　　模块正面设置了分层的状态指示灯区域，每个IO通道对应独立的LED状态指示，运维人员在柜前巡检时不需要拆开接线就能直接判断每个通道的通断状态，快速排查现场线路故障。接线端子区域采用了快插式端子设计，端子排带有防误插的定位卡扣，不同功能的端子区域做了颜色区分，数字量输入区域与输出区域的端子旁印有清晰的通道编号标识，接线时可以直接对应电气原理图的点位编号，减少接错线的概率。模块的安装边界完全适配标准35mmDIN导轨的安装尺寸，背部带有弹性卡扣结构，安装时只需要把模块上沿卡在导轨上，按压下部就能完成卡扣锁止，拆卸时用一字螺丝刀拨开卡扣就能直接取下模块，不需要拆卸周边已经安装好的其他模块，后期维护更换的效率很高。从散热设计来看，

　　模块壳体两侧做了隐藏式的通风对流槽，模块内部的发热器件工作时产生的热量可以通过壳体的对流槽自然散出，在控制柜内0-55摄氏度的常规工作环境下不需要额外加装散热装置就能长期稳定运行。模块的前端接插件部分做了防呆设计，只有对位准确才能插入端子排，避免强行插反导致的针脚弯折损坏。在实际产线应用中，这类模块通常紧邻PLC主机或者分布式IO适配器安装，根据现场的IO点位数量灵活配置模块数量，数字量输入通道支持漏型、源型两种接线方式，能够兼容不同厂家的现场传感器输出类型，不需要额外加装转换端子；数字量输出通道采用晶体管输出结构，响应速度快，适合高频通断的执行器件驱动，同时每个输出通道带有过流保护机制，

　　当现场接线短路或者负载电流超过额定值时会自动切断通道输出，避免烧毁模块内部电路。设计建模时需要重点关注模块间拼接的配合公差，侧边总线接插件的定位尺寸要控制在合理公差范围内，保证多模块拼接时接插件能够准确对位，不会出现插接过紧或者接触不良的问题；背部导轨卡扣的弹性行程要经过反复验证，既要保证安装后卡扣能够牢牢卡在导轨上，在设备运行产生振动时不会出现松动移位，又要保证拆卸时不需要过大的力度就能拨开卡扣。端子排的插拔力度也要做适配设计，既要保证接线后端子排不会因为线缆拉扯出现松脱，又要保证维护时能够轻松拔下端子排更换模块。模块外壳的棱角处都做了圆角过渡处理，避免安装接线时划伤操作人员的手部，同时壳体表面做了哑光纹理处理，不容易在表面积攒灰尘，长期使用后也不会因为表面反光影响指示灯状态的观察。在进行控制柜三维布局时，可以直接调用这个模型进行装配，提前核对模块与线槽、导轨、柜内其他器件的安装间隙，预留出足够的接线操作空间，避免现场安装时出现器件干涉、接线空间不足的问题，提前完成柜内布局的优化，减少现场安装调试的返工量。
