arduino控制写字绘图机械执行机构

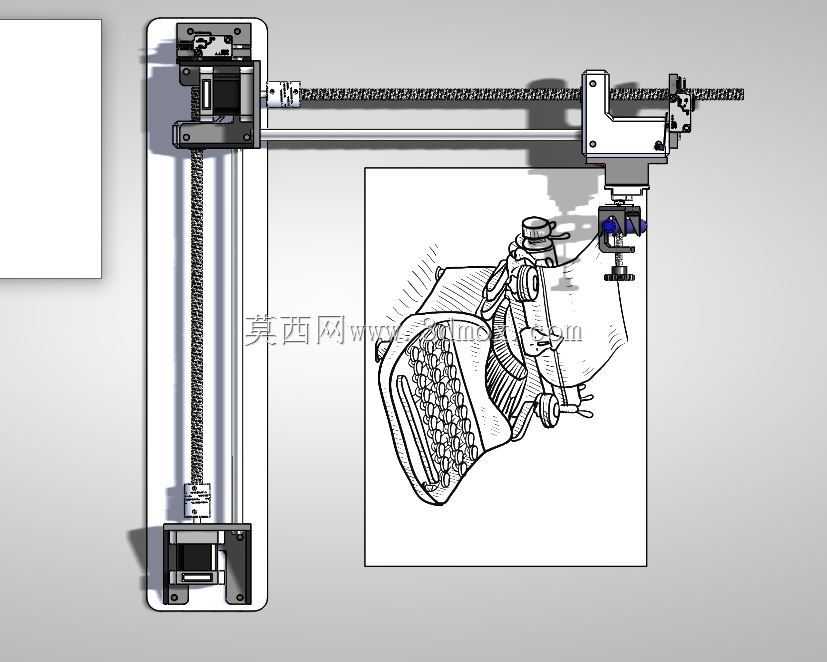

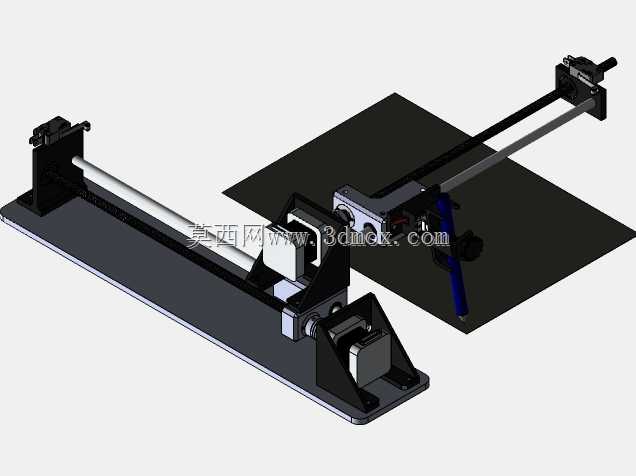

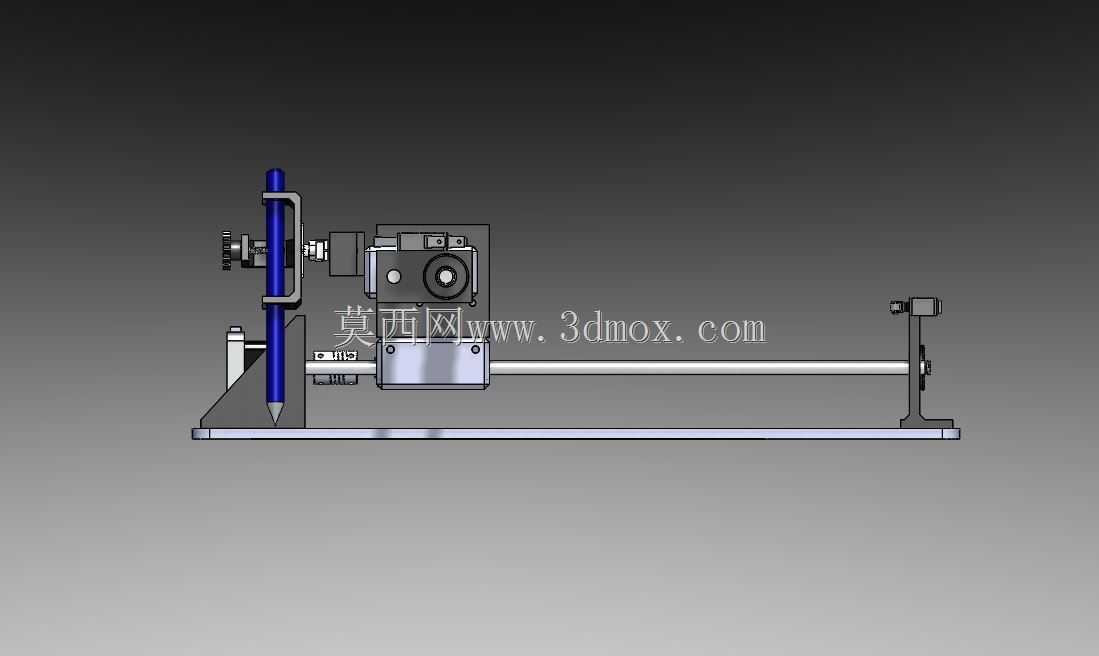

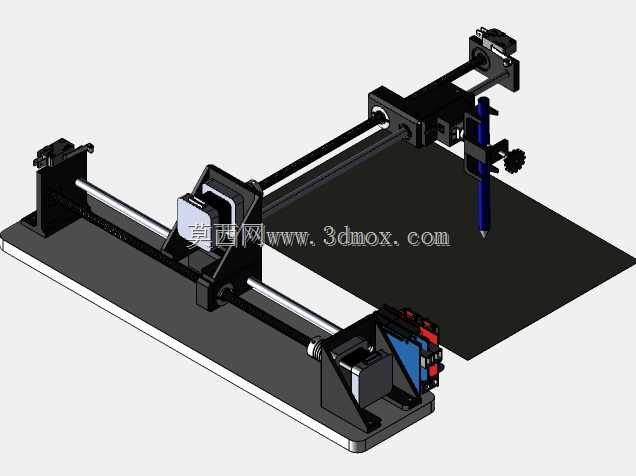

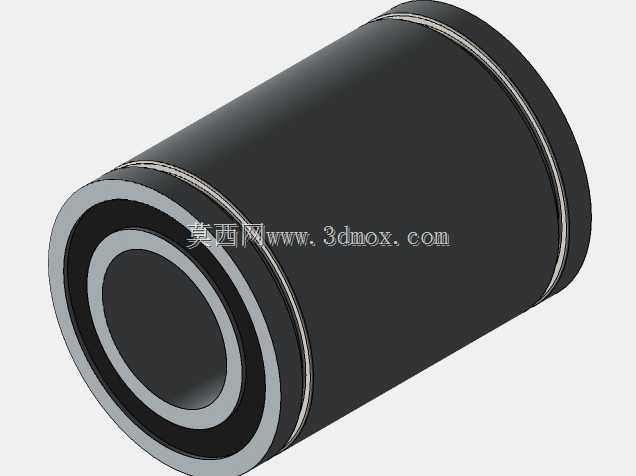

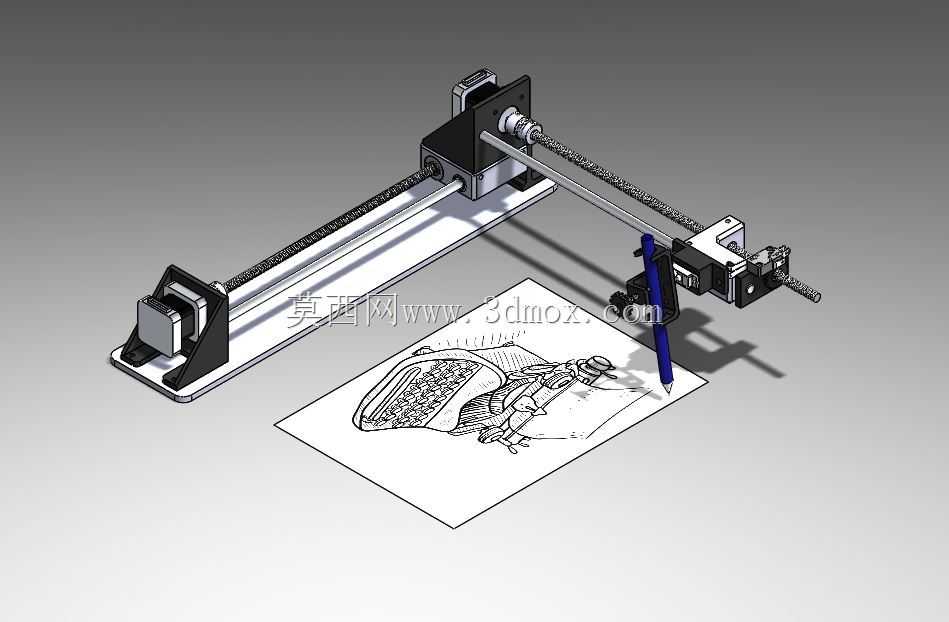

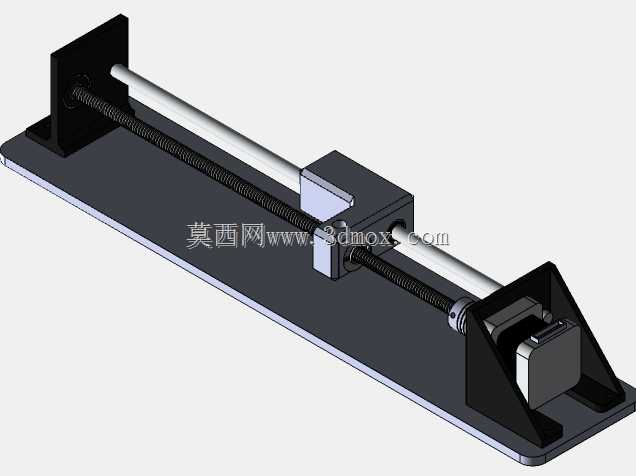

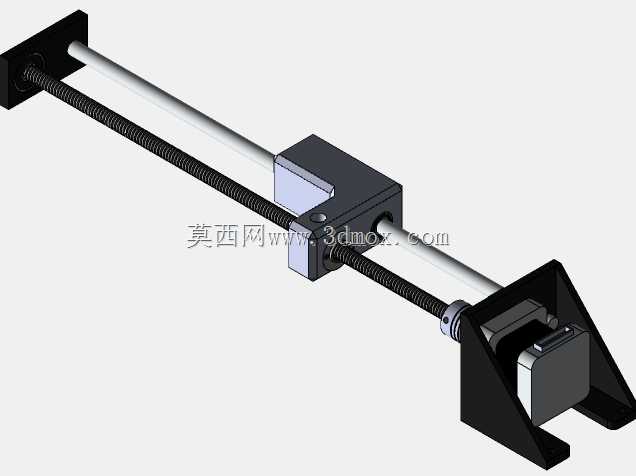

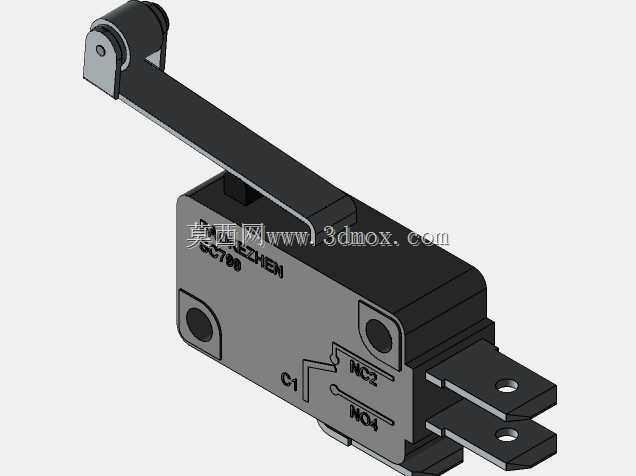

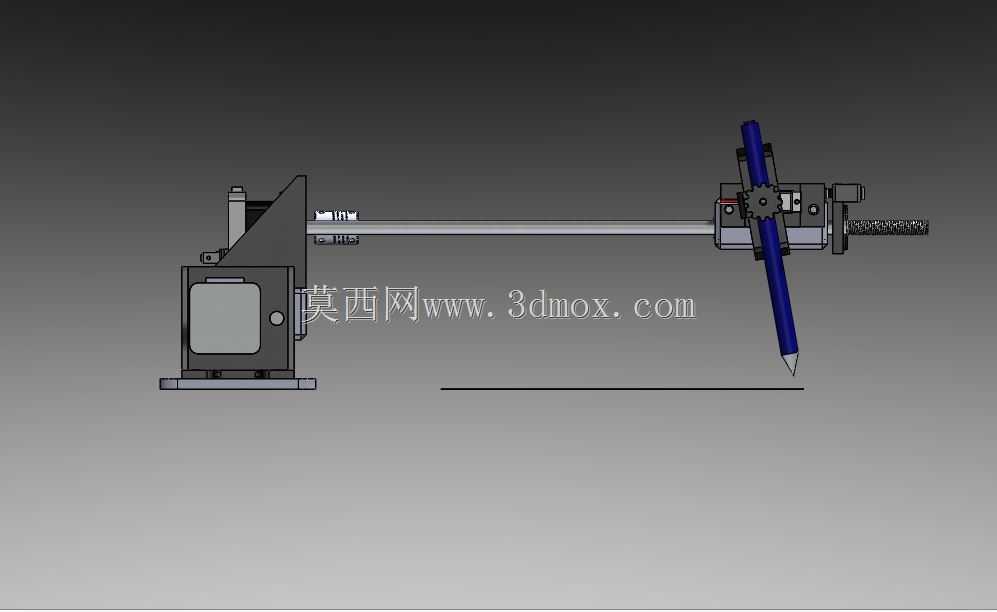

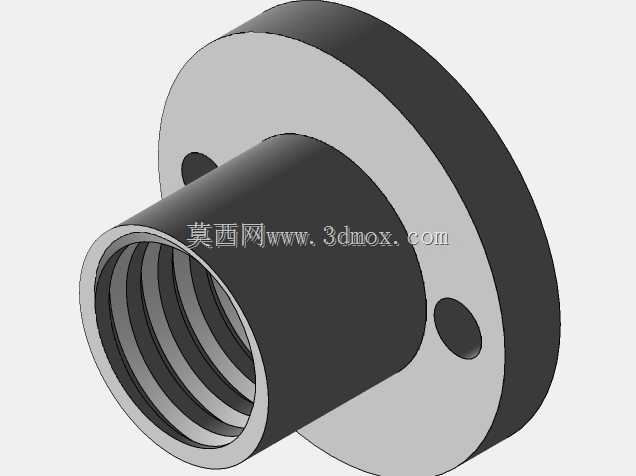

　　这套两轴直线传动式书写执行机构，核心适配开源控制方案的小型桌面级绘图、书写作业场景，日常可覆盖手写笔记誊抄、简笔画绘制、PCB线路板表层标记打标、小型工件表面文字蚀刻预处理轨迹输出等实际生产与DIY应用需求，相比同行程的商用写字设备，结构件全部采用常规机加工与3D打印可实现的构型，没有特殊定制的异形非标零件，普通加工条件下就能完成整机组装调试。从功能实现逻辑来看，机构采用X轴双光杆支撑、同步带传动的长行程布局，Y轴采用单光杆搭配直线轴承的短行程滑台设计，笔架组件集成在Y轴滑台上，通过Z向的笔夹弹性结构实现笔尖的抬落笔动作，抬笔行程控制在3mm以内，既可以避免笔尖在空走行程中刮蹭纸面，也能保证落笔时笔尖与纸面的接触压力稳定在合适区间，

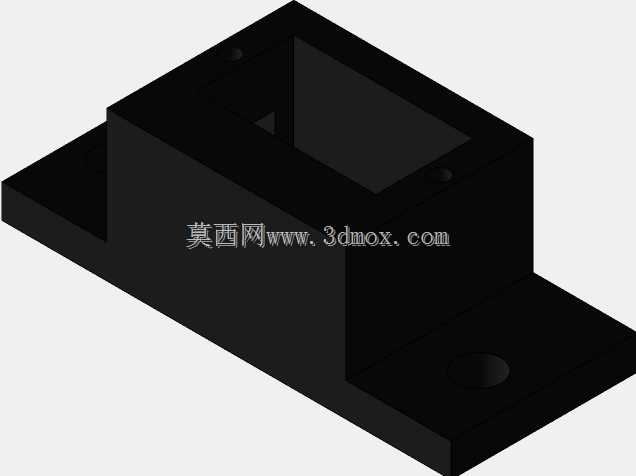

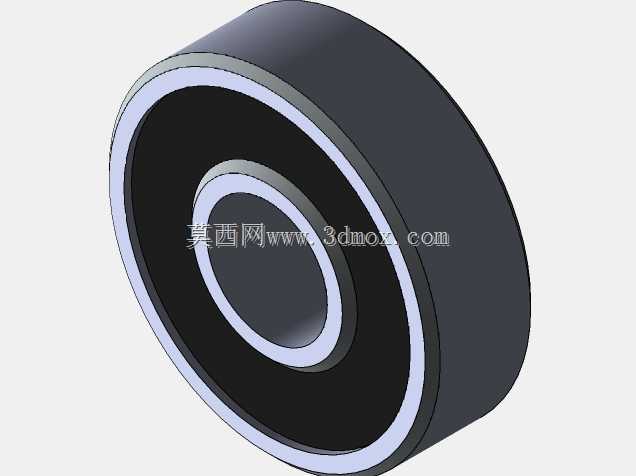

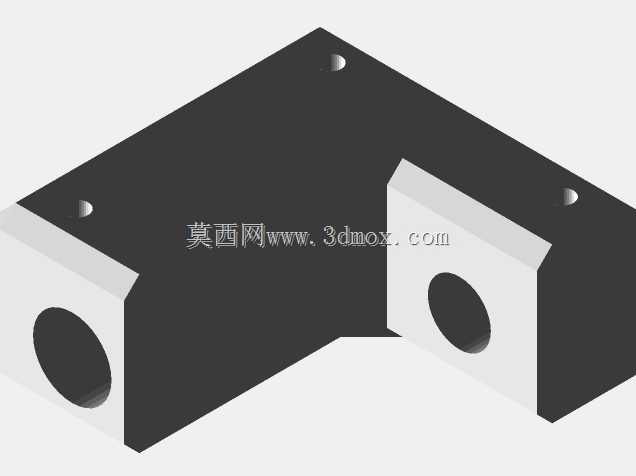

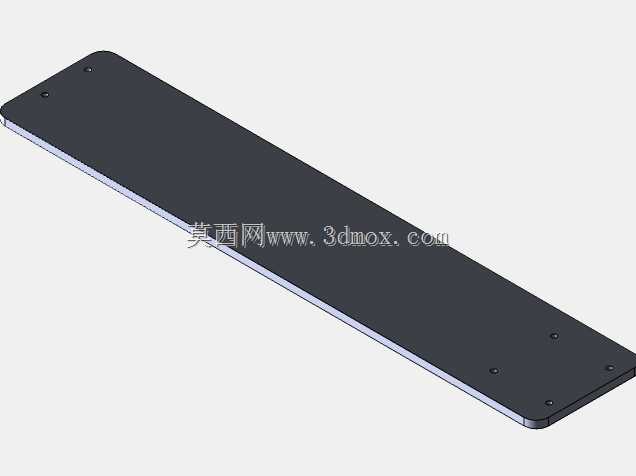

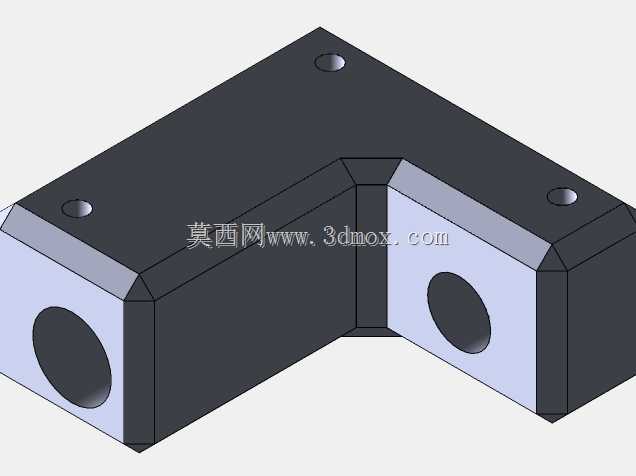

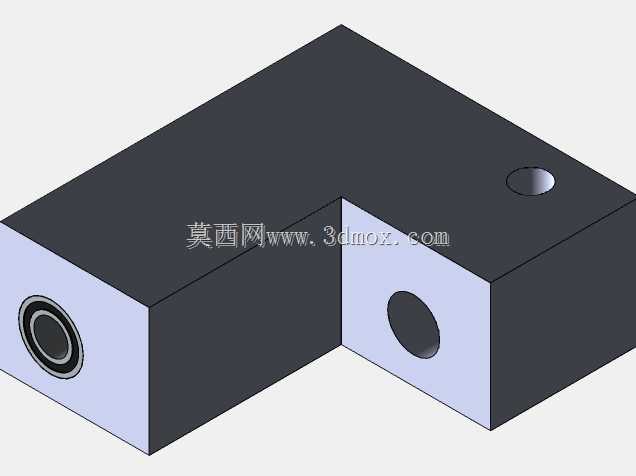

　　不会出现断墨或者纸面被戳破的问题。整套机构的传动精度控制在0.1mm每脉冲，完全满足日常手写字体、线条图的绘制精度要求，不会出现字体变形、线条错位的问题。设计阶段优先考虑了安装边界的适配性，整机底座采用平板式安装结构，底部预留了标准的M5安装孔位，可以直接固定在木质桌面、铝型材工作台或者亚克力机架上，不需要额外制作转接安装板；X轴的有效行程覆盖A4幅面的长边尺寸，Y轴有效行程覆盖A4幅面的短边尺寸，刚好可以完整输出整页A4纸的书写内容，整机外轮廓尺寸控制在450mm120mm110mm范围内，桌面占用空间极小，不会挤占过多的工作台操作区域。结构细节上，两端的轴承座采用一体式支撑设计，光杆与轴承座的配合公差选用H7/g6的间隙配合，

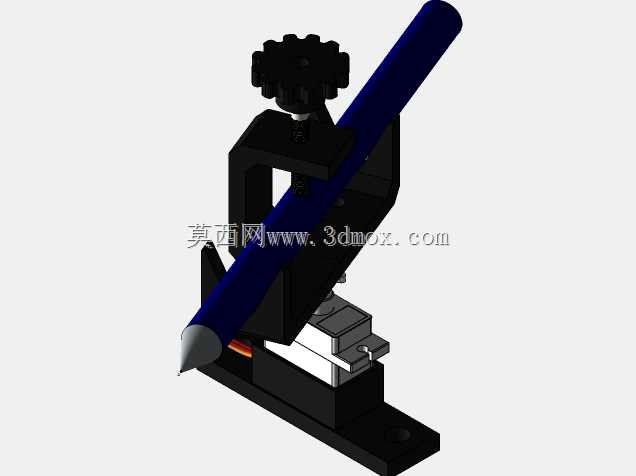

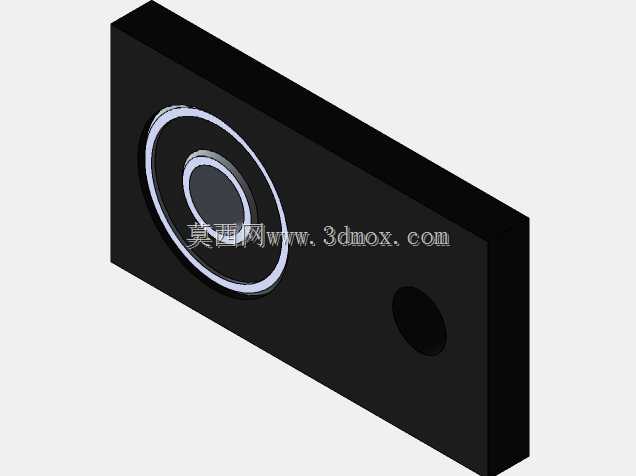

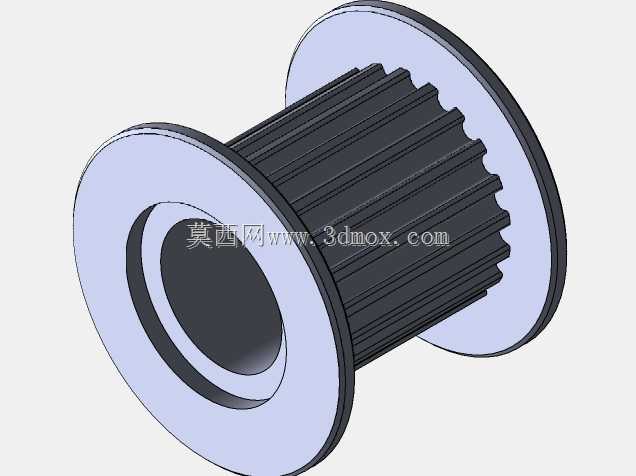

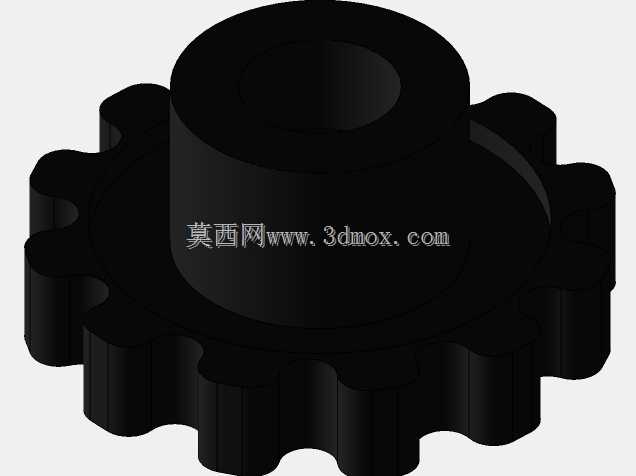

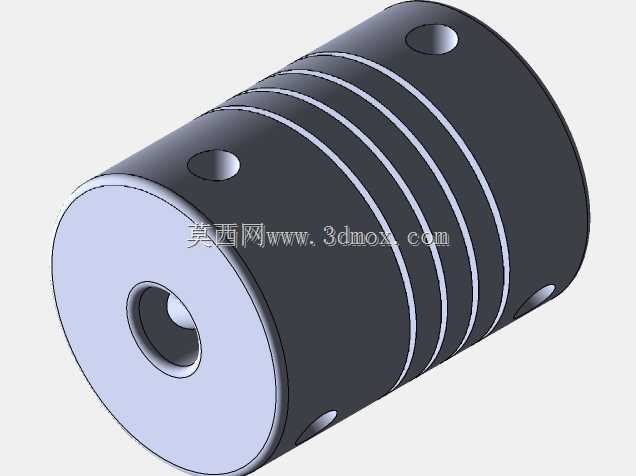

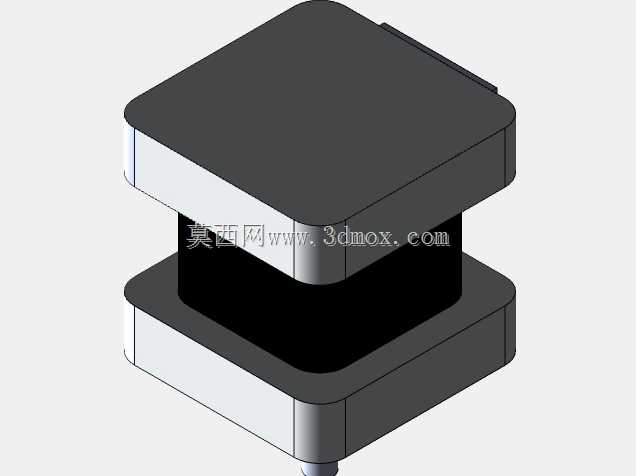

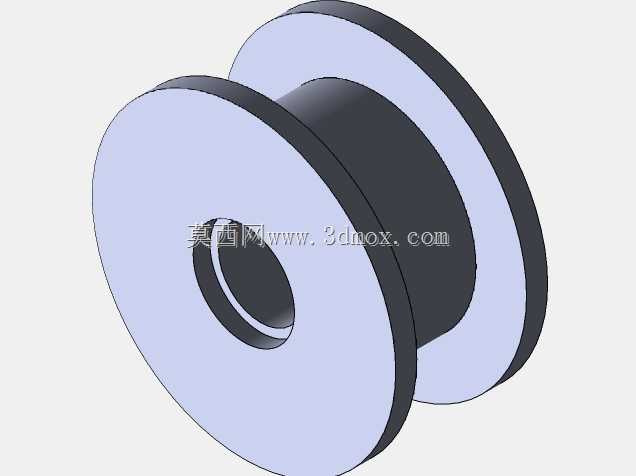

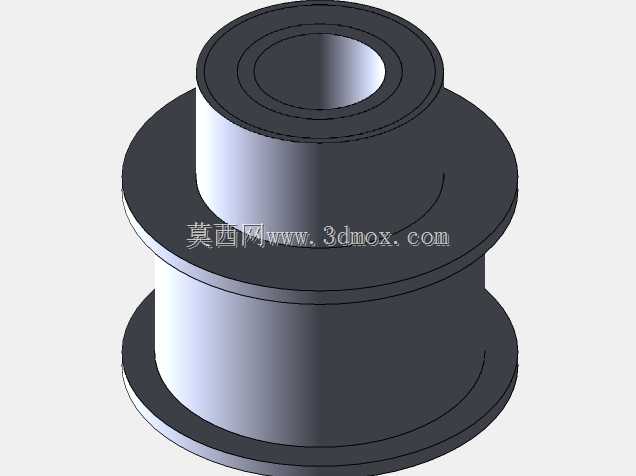

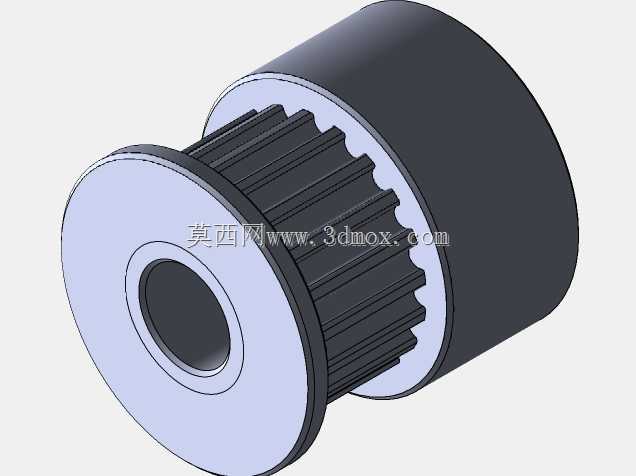

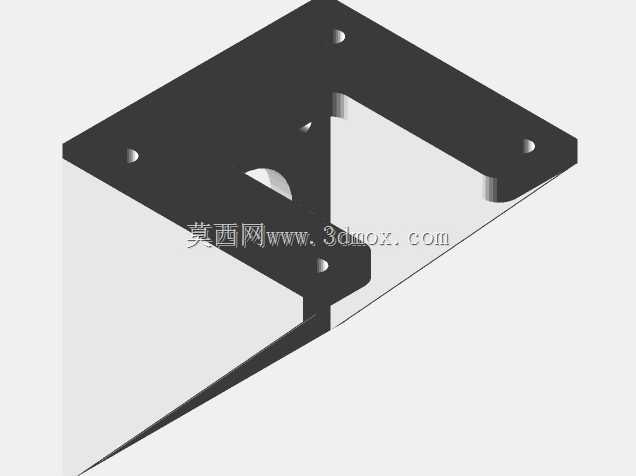

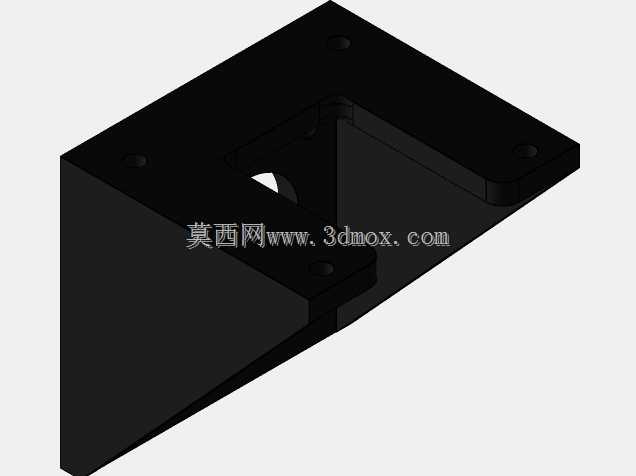

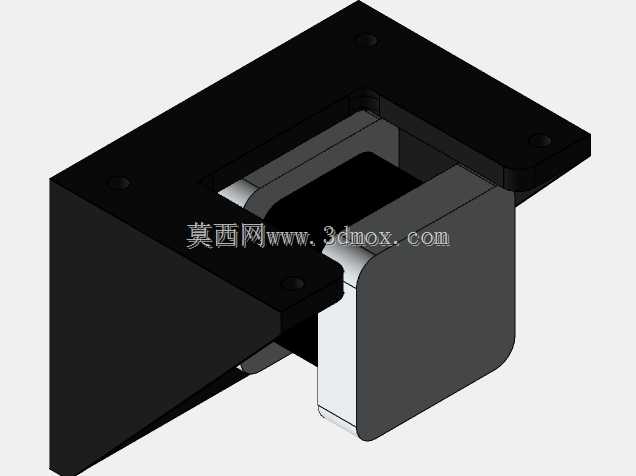

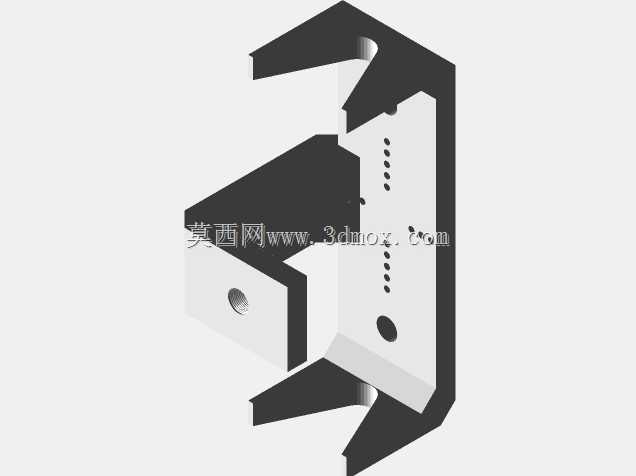

　　既保证光杆安装后的同轴度，也方便后期维护时的拆装更换；同步带轮采用标准的2GT齿型，张紧结构集成在X轴的从动端轴承座上，只需要调整两颗锁紧螺丝就能完成同步带的张紧调节，不需要额外设计独立的张紧轮结构，减少了整机的零件数量。笔夹部分采用弹性卡槽设计，可以适配直径8mm到12mm的常规书写笔、绘图笔、标记笔，不需要额外定制专用的笔具，日常使用的中性笔、钢笔、记号笔都可以直接装夹使用，更换笔具的操作只需要10秒就能完成，不需要重新校准笔尖的位置参数。控制层面的结构预留了标准的舵机安装位与步进电机安装位，两个轴的步进电机选用42型两相混合式步进电机，安装法兰直接与轴承座的定位止口配合，保证电机输出轴与传动光杆的同轴度，

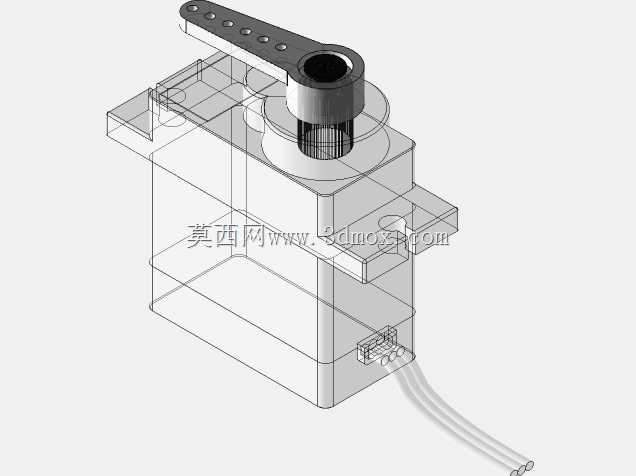

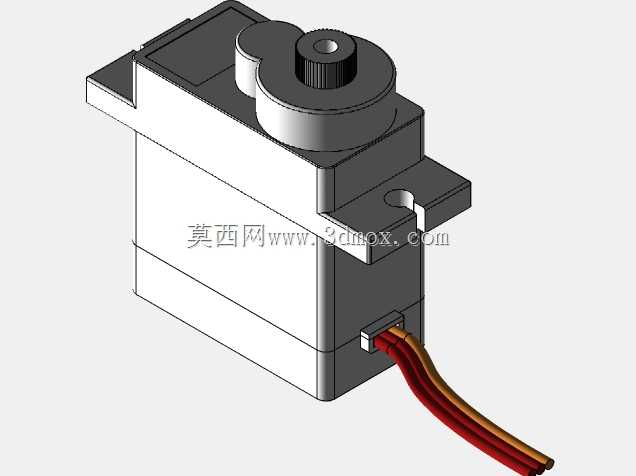

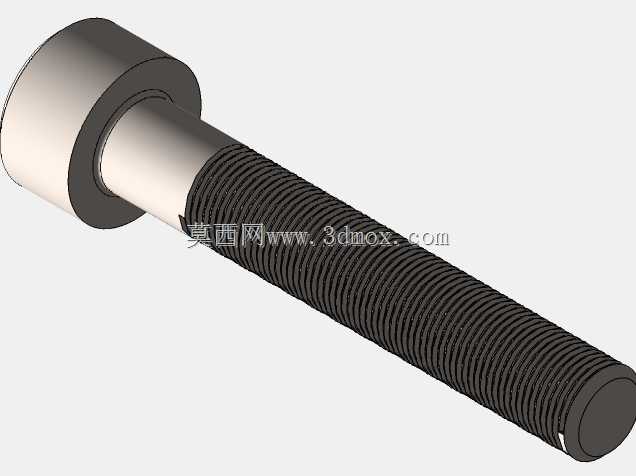

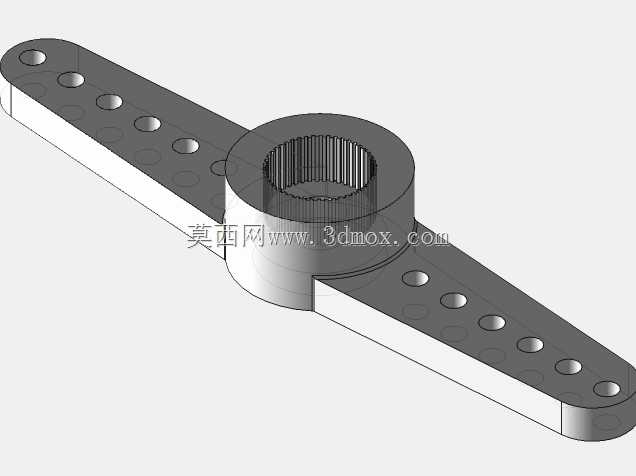

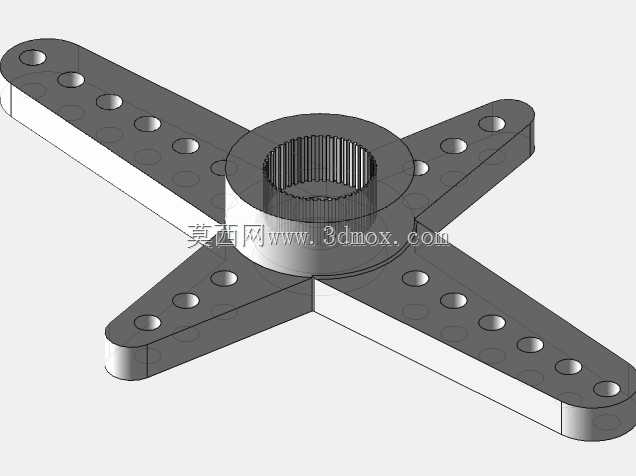

　　减少传动过程中的抖动问题；抬笔动作采用9g微型舵机驱动，通过摆杆结构带动笔架上下动作，舵机的转动角度可以通过控制程序自由调整，适配不同长度的笔具与不同厚度的书写介质。这套机构的结构件拆分逻辑完全适配小批量加工的需求，所有的塑料结构件都可以采用FDM3D打印制作，打印层厚设置在0.2mm就能满足装配精度要求，金属结构件只需要采用常规的铝板、光轴、标准紧固件，不需要开模制作，整体的加工成本控制在极低的区间，不管是个人DIY制作还是小型工作室做小批量的定制设备，都可以直接套用这套结构方案。实际装配过程中，只需要先将两端的轴承座固定在底座平板上，穿入光杆与同步带，再装入滑台组件与笔架，最后安装电机与舵机就能完成机械部分的组装，整个装配过程不需要专用的工装夹具，只用常规的内六角扳手、螺丝刀就能完成，装配调试的门槛极低，有基础机械装配经验的从业者在两小时内就能完成整机组装。在实际运行测试中，这套机构的空走速度可以达到100mm/s，书写速度稳定在30mm/s到50mm/s区间，连续运行8小时的传动误差累计不超过0.5mm，完全可以满足长时间连续书写作业的需求，不会因为长时间运行出现传动松动、精度下降的问题。针对不同的书写介质，只需要调整舵机的抬落笔角度与笔尖压力参数，就可以适配普通打印纸、铜版纸、薄木板、亚克力板等不同材质的书写表面，不需要对机械结构做任何改动，拓展性极强。
