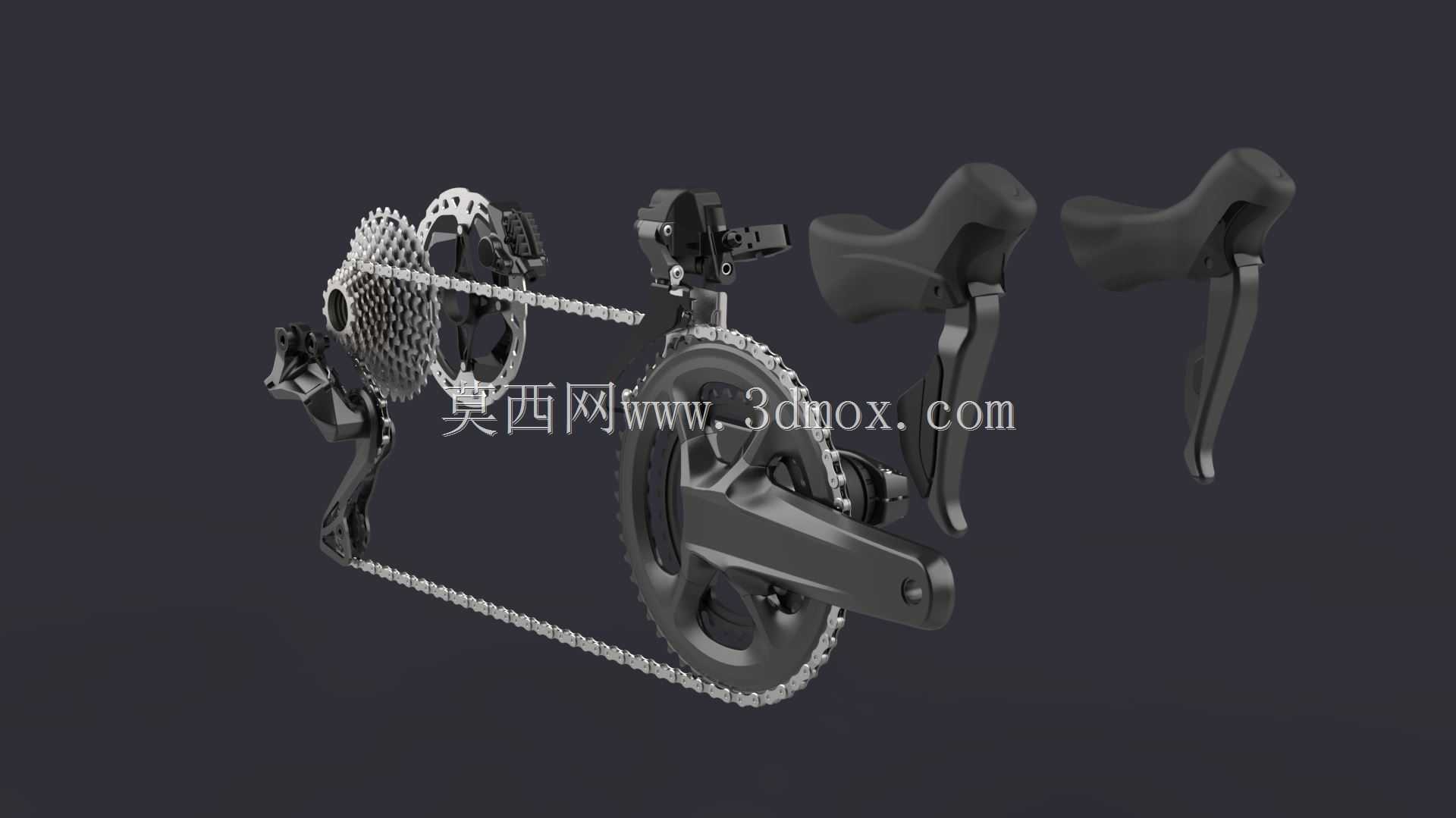

禧玛诺DuraAceDi29200公路车电子变速套件

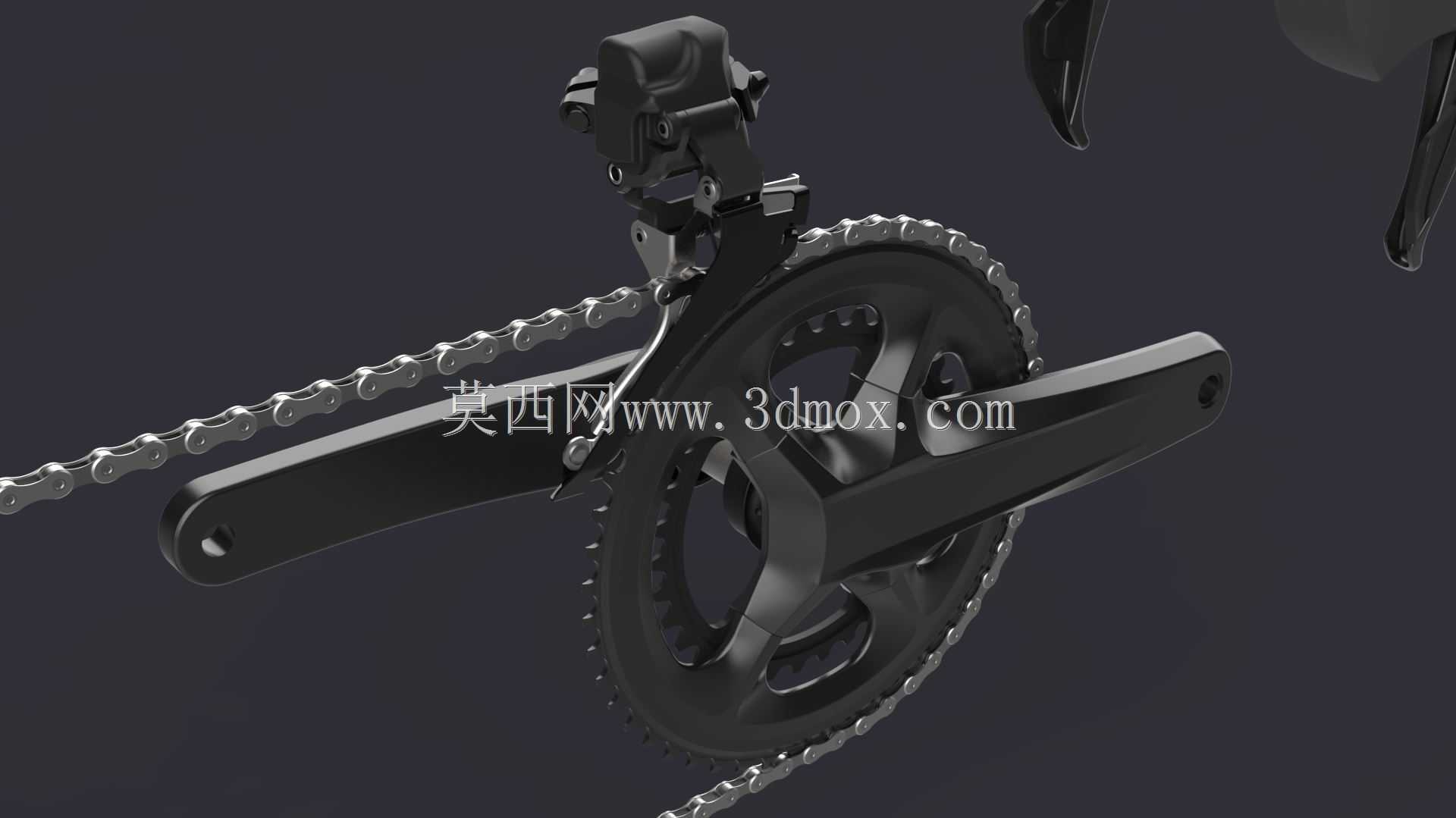

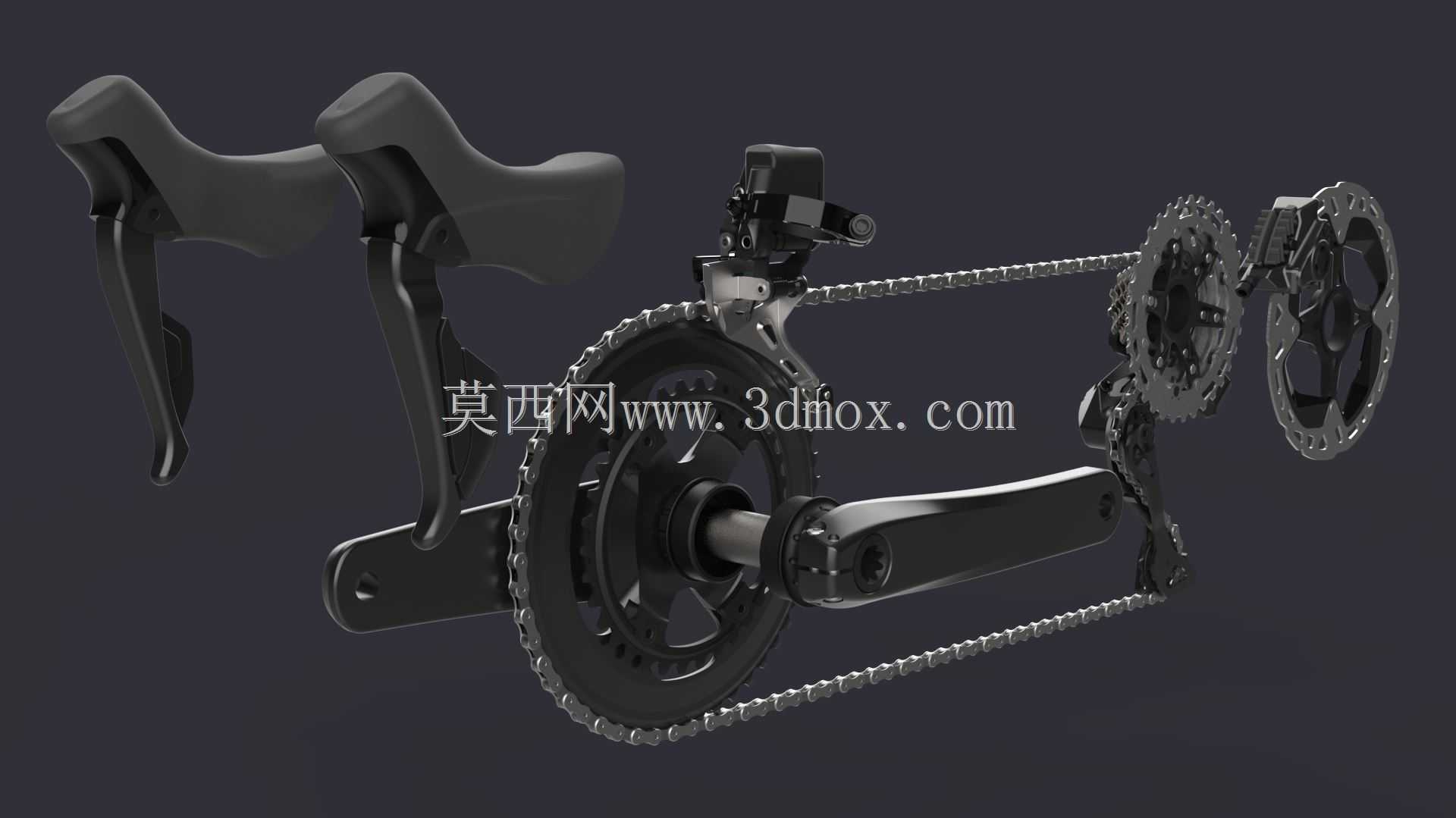

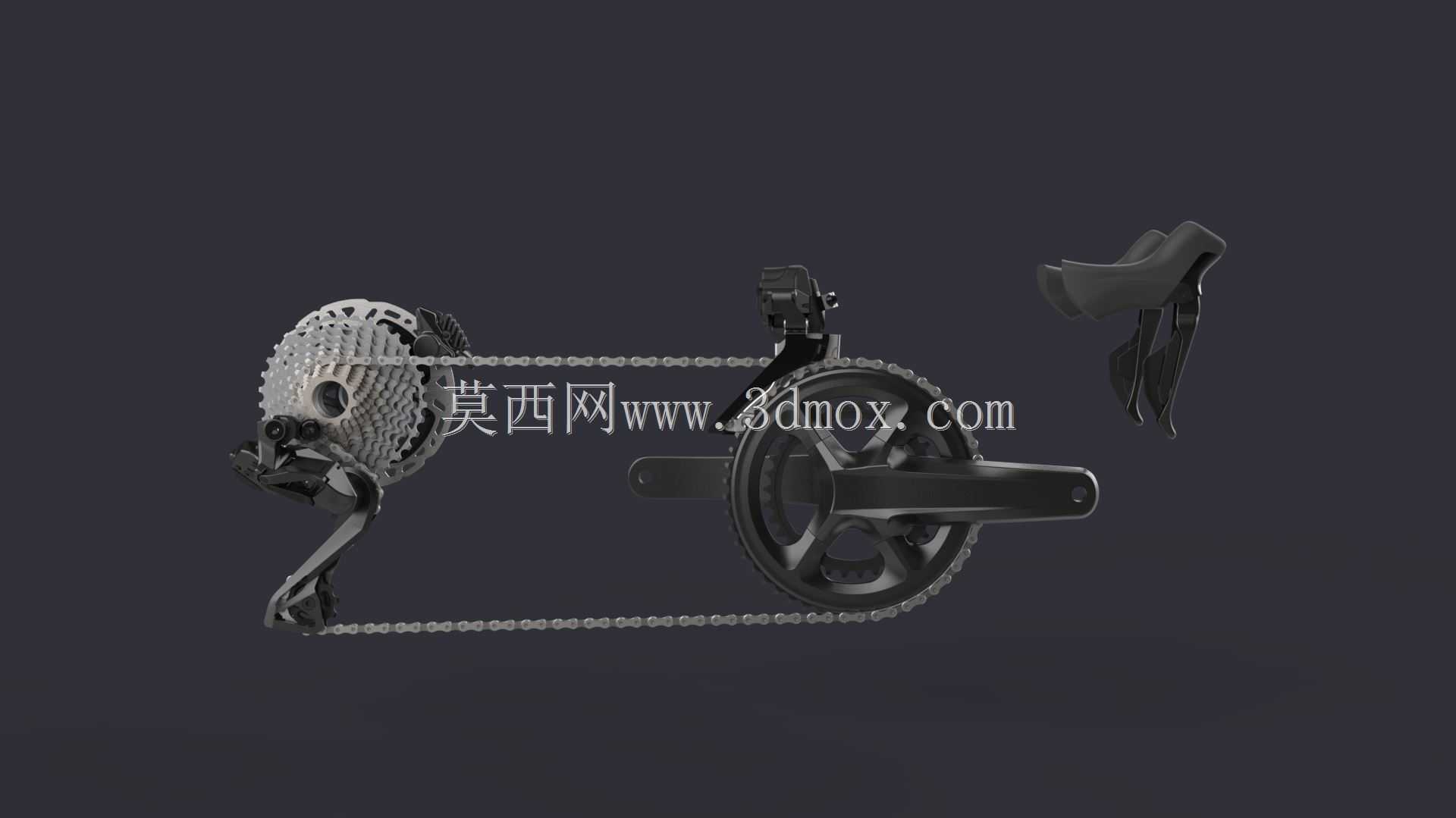

　　这套公路车电子变速传动制动总成的建模，核心服务于整车装配间隙校验、改装适配验证以及结构原理展示场景，在整车厂的新车研发阶段、车店的高端车型改装方案评估、骑行装备的结构教学场景中都能发挥实际作用，不需要完全复刻每一处微观生产细节，只要把所有安装配合边界、外部干涉轮廓做准确，就能满足绝大多数工程场景的使用需求。建模过程中优先锁定了整套组件的安装基准，手变头的安装位置对应公路车弯把的常规夹持管径，把弯把穿线的走线路径、手变头夹持段的接触轮廓做了还原，方便在整车建模时直接匹配弯把模型，校验握把位置的刹把行程空间、变速按键的操作触达范围，避免出现装车后手变角度调整时与把带、弯把弯段产生干涉的问题。前变速器的安装座对应车架立管的前拨挂耳位置，

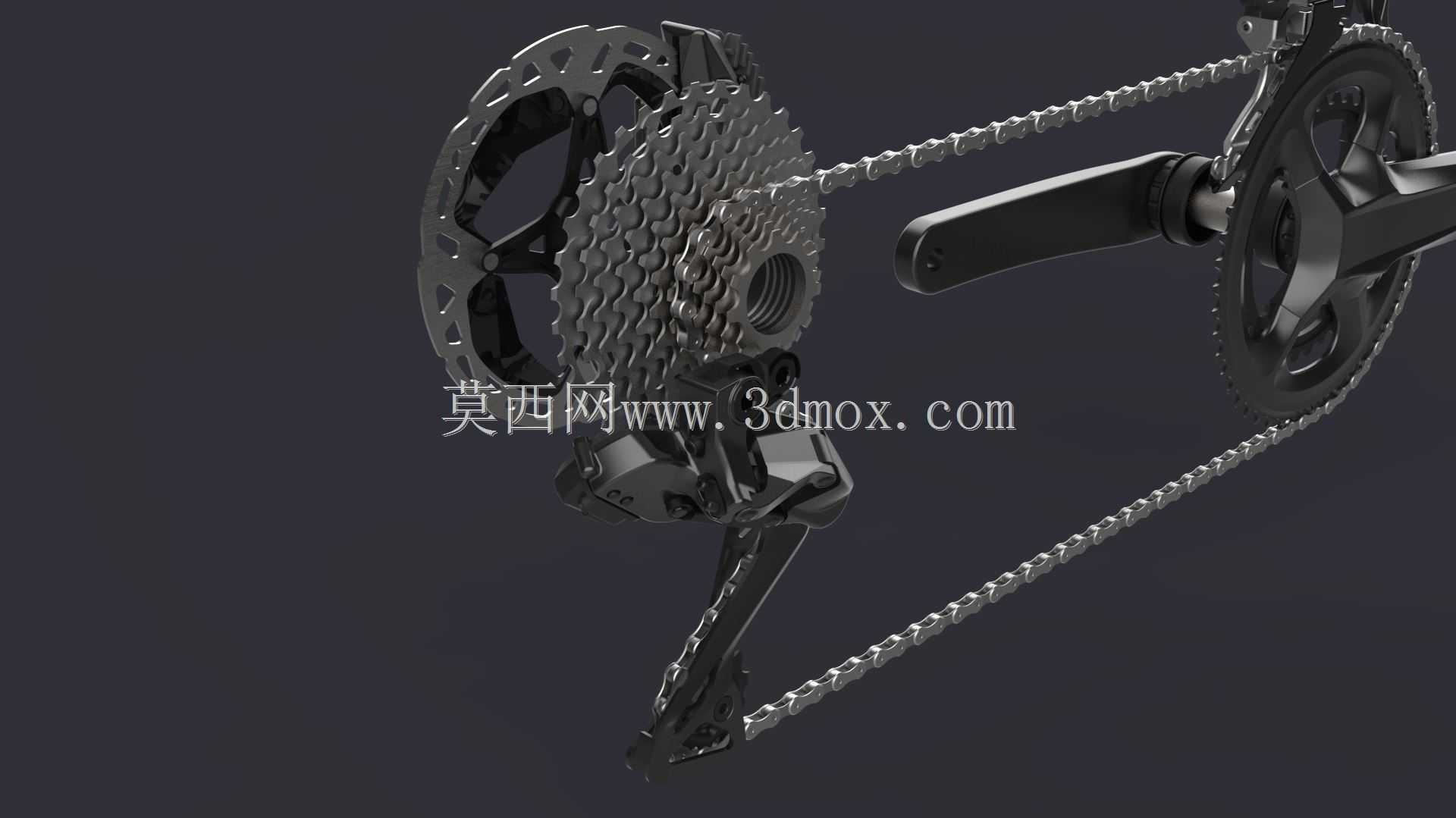

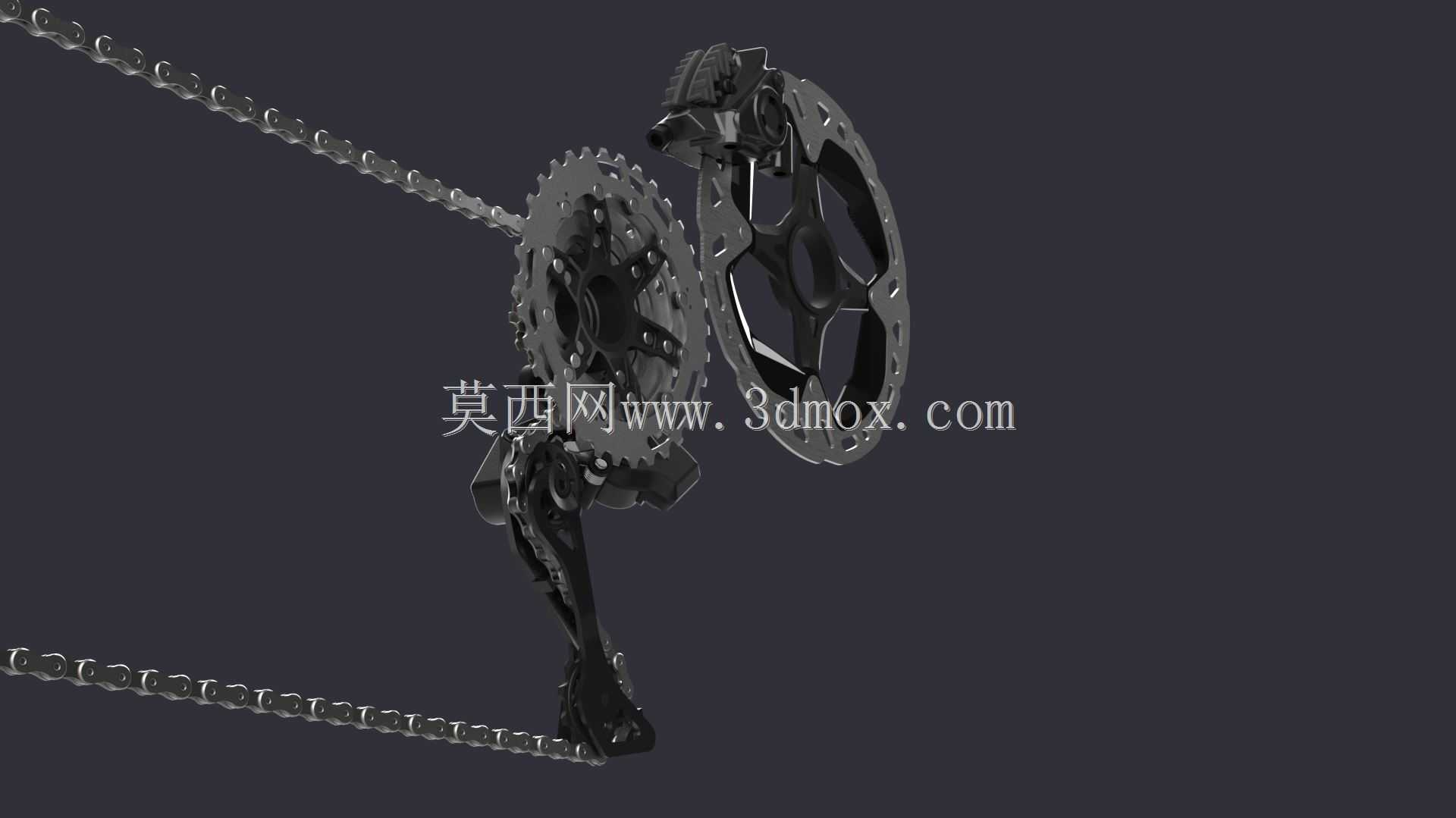

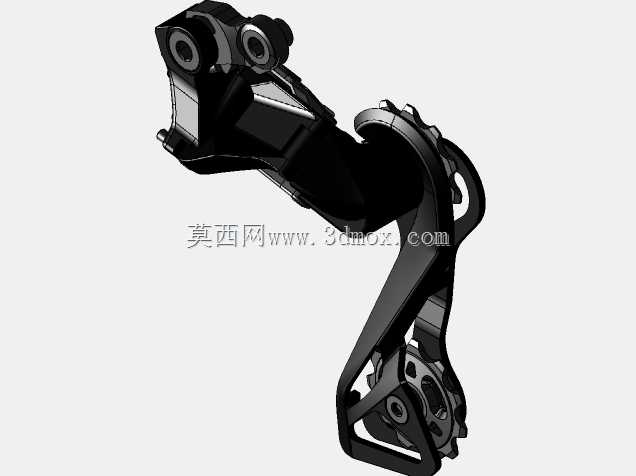

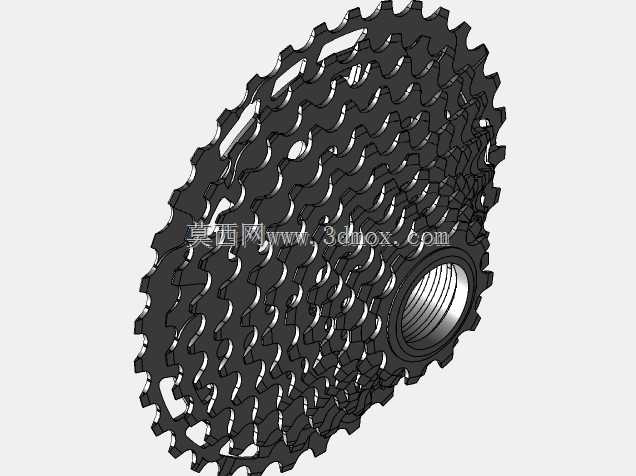

　　建模时明确了安装固定孔的中心距、前拨导板的上下摆动极限行程，以及导板与牙盘最大盘片的安全间隙范围，适配的是50-34T规格的压缩盘片，导板的内外轮廓做了避让处理，确保链条在最大盘带最小飞、最小盘带最大飞的极端变速档位下，不会出现蹭导板的情况，同时还原了电子前拨的微调行程结构，方便在虚拟装配时模拟变速定位调整的过程。后变速器的安装座匹配车架尾勾的标准安装接口，建模时还原了后拨导臂的摆动角度范围、张紧轮的位置轮廓，适配11-34T规格的飞轮组，导板的长度按照短臂竞赛规格设定，确保在飞轮最大片位置时张紧轮与飞轮齿片的间隙符合传动要求，同时做了后拨与车架后下叉、辐条的间隙校验轮廓，避免极端颠簸工况下后拨摆动触碰车架或轮组。制动系统部分，

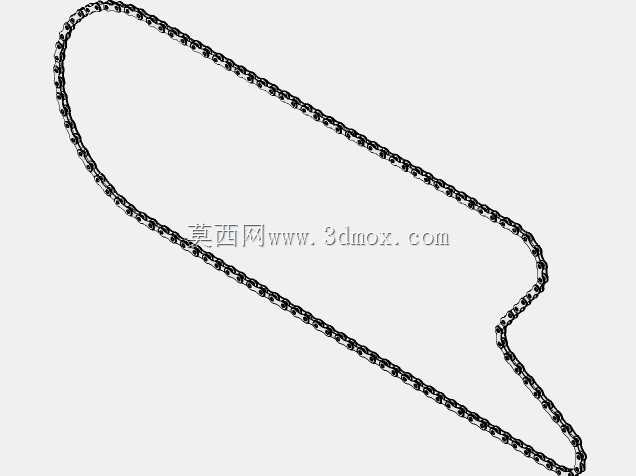

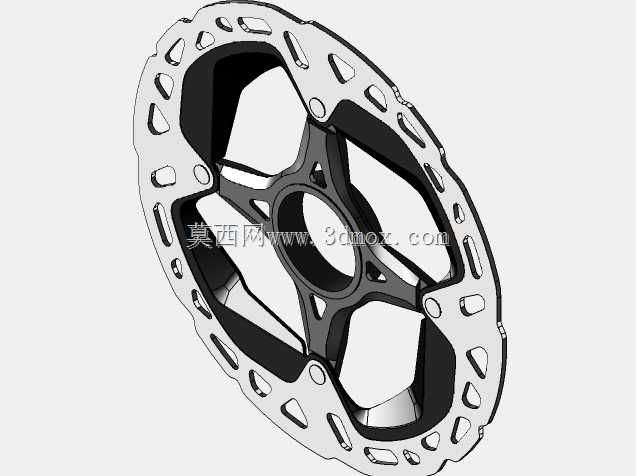

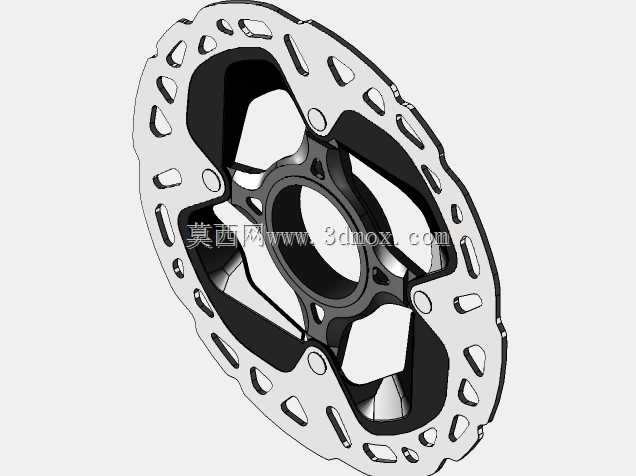

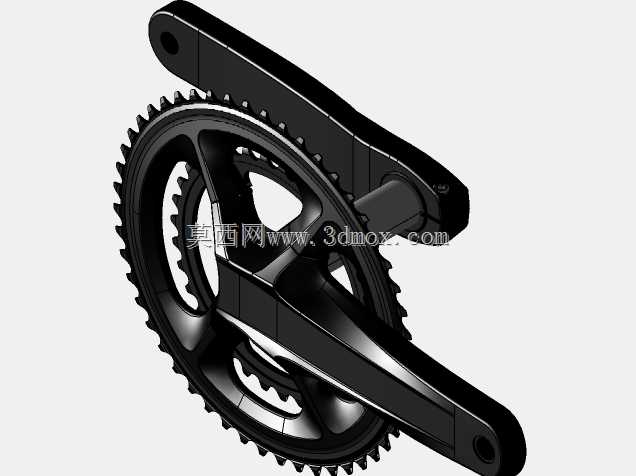

　　夹器的安装孔位对应公路车前叉、后上叉的标准平装刹安装座，适配140mm与160mm两种规格的静止制动盘，建模时明确了夹器来令片的开合行程、夹器本体的安装调整余量，方便在整车建模时校验碟片与夹器的对中空间，避免出现碟片蹭来令片的装配问题。传动组件里的牙盘、链条、飞轮部分，牙盘的盘爪安装接口、曲柄的长度按照常规公路车竞赛规格设定，链条的链节做了简化的铰接结构，能够模拟链条在牙盘、飞轮、前后拨导轮之间的传动走向，方便校验不同变速档位下的链条张力、链条与车架后下叉的间隙。整套模型的所有外部轮廓都按照实际装车的最大外凸尺寸做了包络，在做整车虚拟装配时，可以直接用来检查水壶架安装位置、车包挂载位置是否会与变速组件、制动组件产生干涉，

　　不需要额外做干涉轮廓的补充绘制。对于改装场景来说，这套模型可以直接导入整车模型中，替换原有机械变速套件的位置，快速验证电子变速套件的走线空间、电池安装位置是否适配现有车架，不用等到实际配件到货再试装，能够大幅缩短改装方案的验证周期。在结构教学场景中，模型可以拆分展示手变的操作结构、前后拨的变速动作逻辑、夹器的制动受力路径，帮助刚接触公路车传动系统的设计人员快速理解整套组件的配合关系，不需要拆解实物就能理清各部件的连接逻辑。建模时特意简化了内部的电路板、微型电机等不需要参与装配校验的结构，只保留了外部安装、操作、干涉相关的轮廓，既控制了模型的整体体量，又不会影响实际工程场景的使用精度，对于需要做整车快速装配验证的场景来说，这种简化处理反而能提升建模和装配的效率，避免过多细碎结构拖慢软件运行速度。
