Sram Force AXS公路自行车变速传动组

　　这套公路自行车传动变速组的三维数模，在结构设计阶段主要用于整车装配间隙校核、车架安装位匹配验证以及周边零部件的干涉检查，建模时保留了所有核心安装接口的关键尺寸，虽然未做极致的细节特征还原，但完全覆盖了结构设计阶段所需的所有边界要素，不需要额外测绘就能直接导入整车装配体开展布局工作。

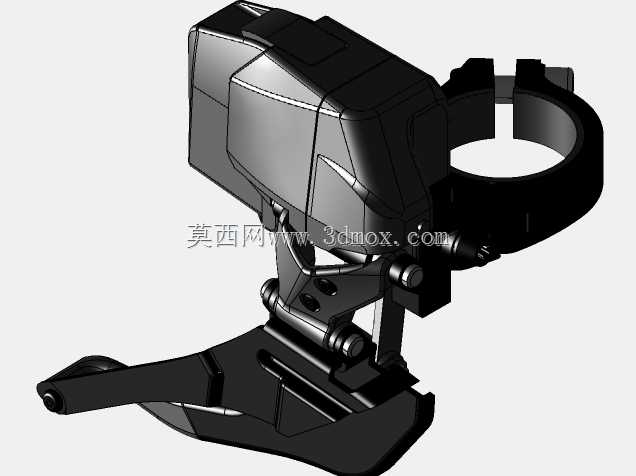

　　从实际应用场景来看，该套组件适配公路竞速、砾石越野两类主流的自行车使用场景，整套传动系统采用电子变速逻辑，前后拨链器均为液压驱动结构，相比传统机械拉线变速，换挡动作的响应一致性更好，不会出现线管磨损导致的换挡精度下降问题，在长距离骑行、复杂路况颠簸工况下也能保持稳定的挡位切换表现。模型中完整还原了前变速器的安装座结构，适配夹装式前拨安装位，安装时的固定螺栓孔位、与牙盘的间隙预留、前拨导板的摆动行程边界都做了准确还原，设计车架前拨挂耳时可以直接参考该数模的轮廓做避让，不需要反复调整挂耳的突出长度与角度。

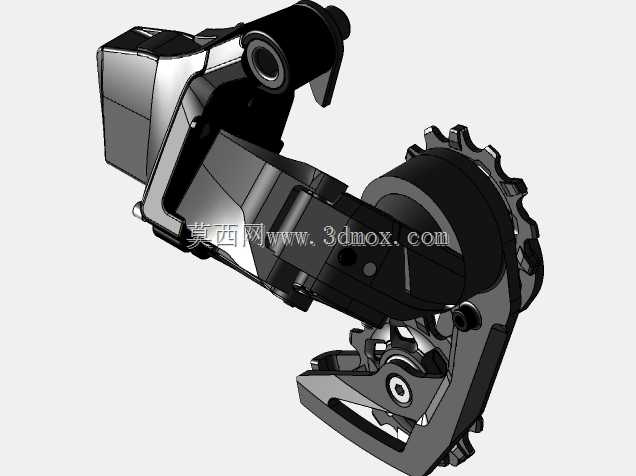

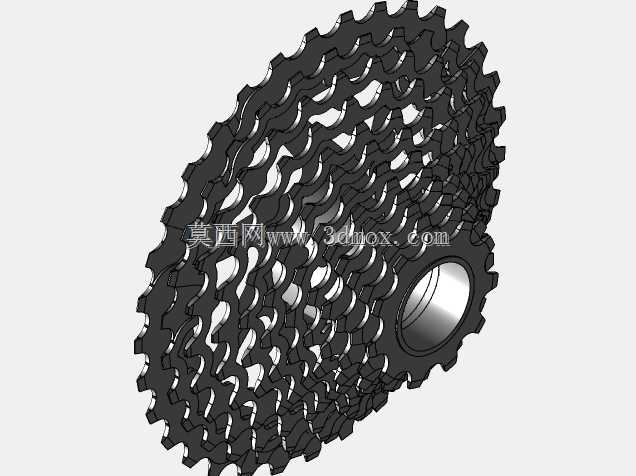

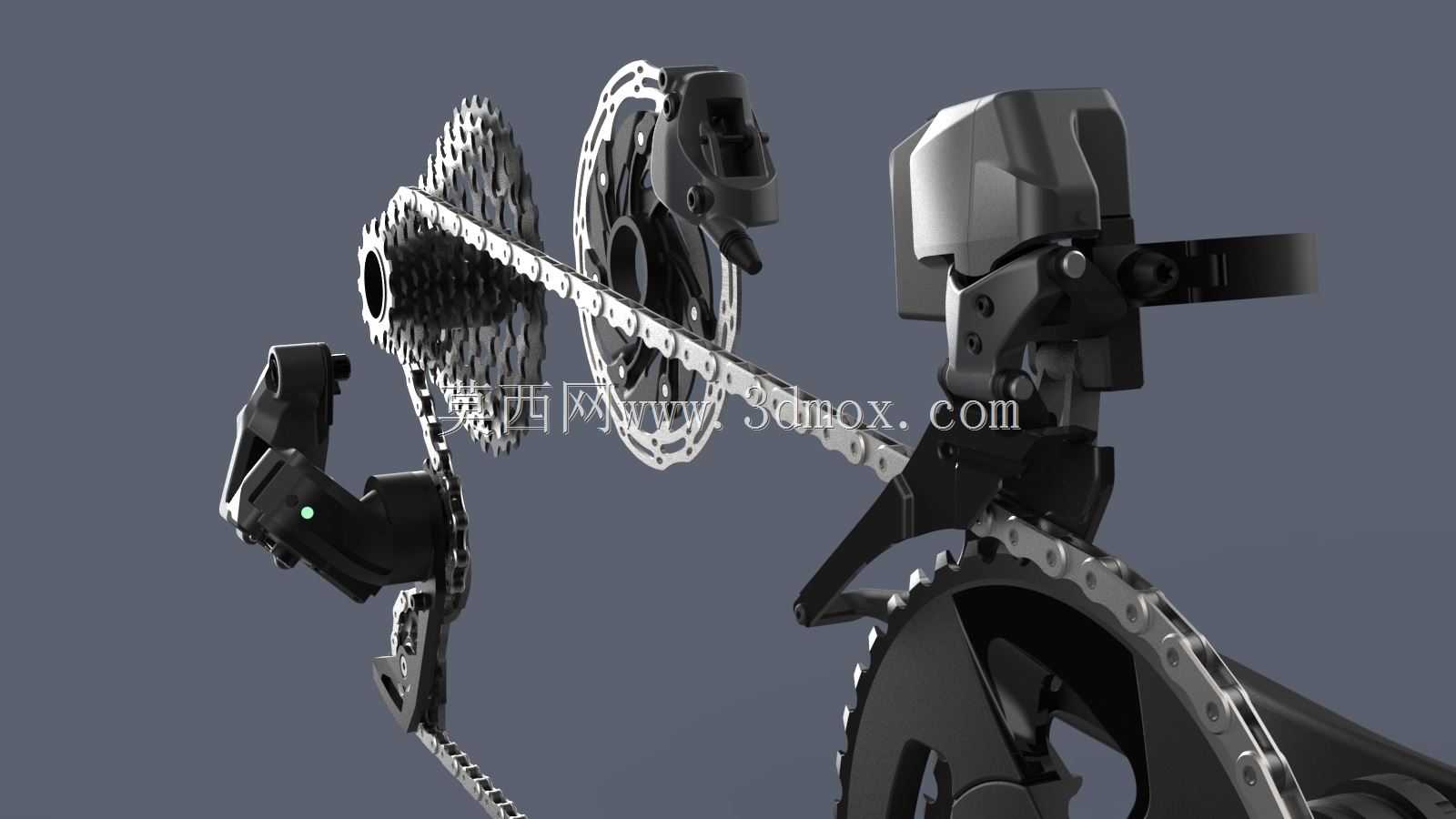

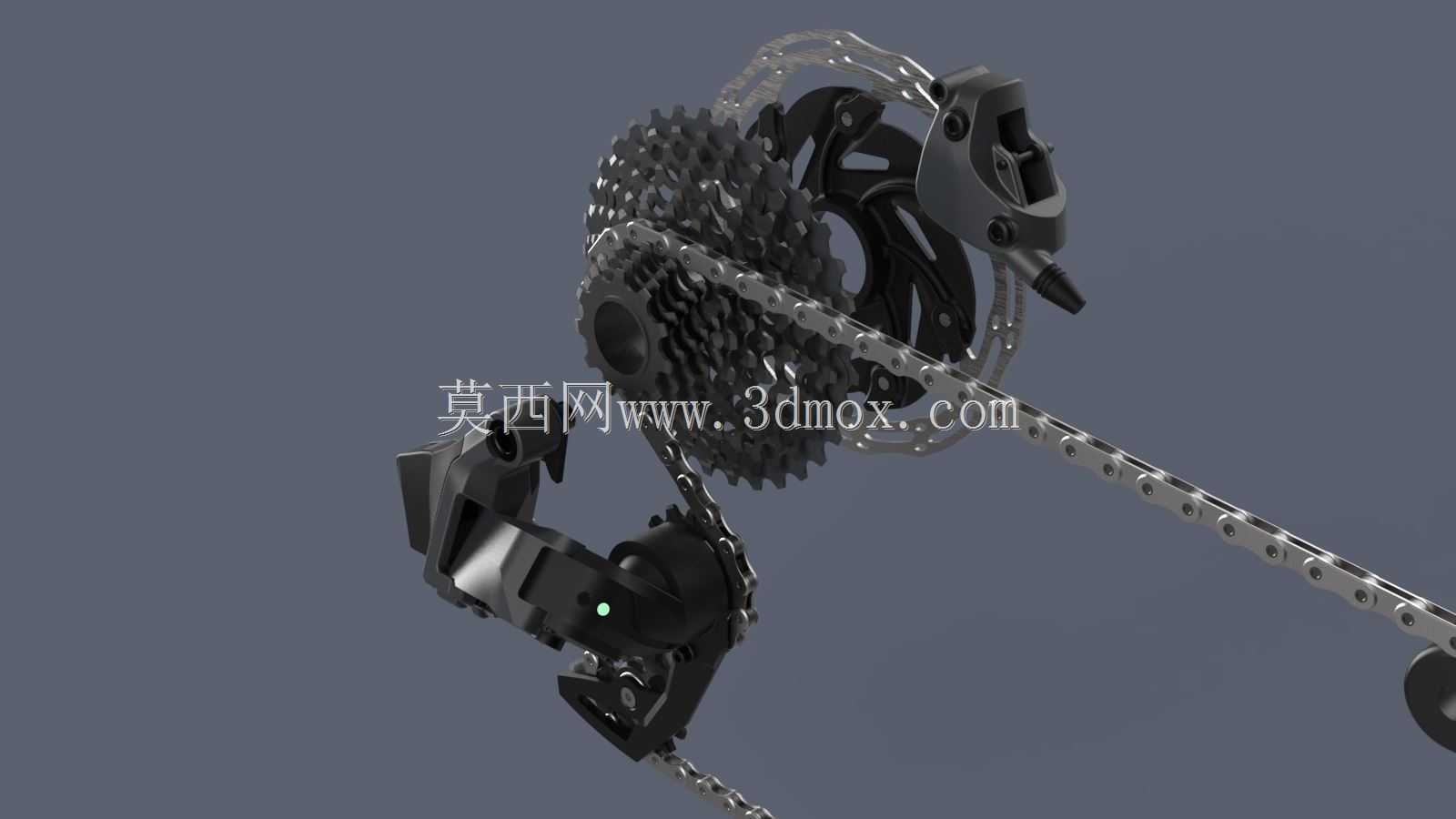

　　后变速器部分还原了阻尼结构的外部轮廓与导板长度，适配最大43齿的飞轮片，对应的塔基规格为xdr结构，和传统xd塔基的安装尺寸差异在模型中做了明确区分，设计后轮组塔基时可以直接匹配对应接口，避免出现塔基长度不足导致飞轮无法锁紧的问题。模型中包含的10-36齿飞轮组，齿比覆盖范围兼顾了平路高速巡航与陡坡爬坡的动力输出需求，飞轮片的堆叠厚度、锁紧螺母的安装深度都按照实际装配尺寸还原，校核后轮花鼓开档尺寸时可以直接参考数模的轴向尺寸，确保飞轮安装后不会与车架后叉、碟刹夹器产生干涉。

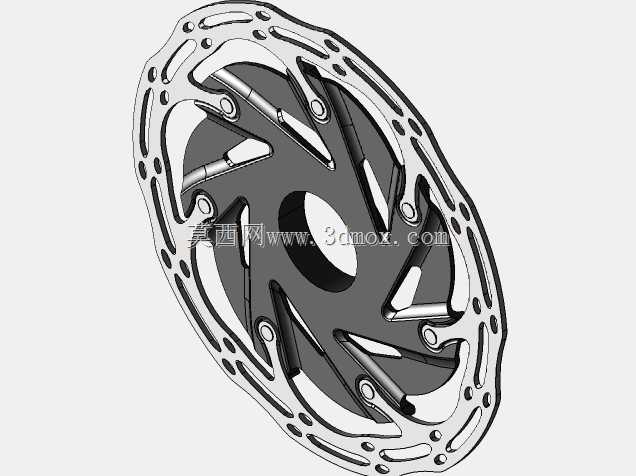

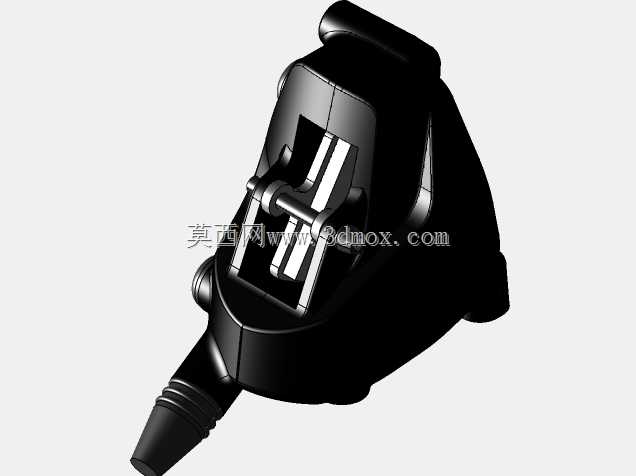

　　制动部分的模型还原了160mm直径制动盘对应的平装式卡钳结构，卡钳的安装孔距、来令片的间隙范围、油管接头的伸出方向都做了准确建模，设计车架前叉、后三角的碟刹安装座时，可以直接匹配平装卡钳的安装孔位，不需要额外转换座就能完成装配，卡钳与430mm长度辐条的轮组匹配时，制动盘的偏摆预留间隙、辐条与卡钳本体的安全距离都可以通过该数模完成快速校核，避免轮组转动时出现剐蹭问题。

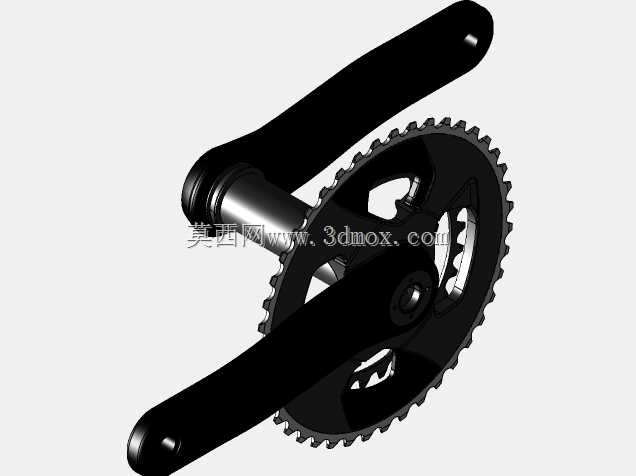

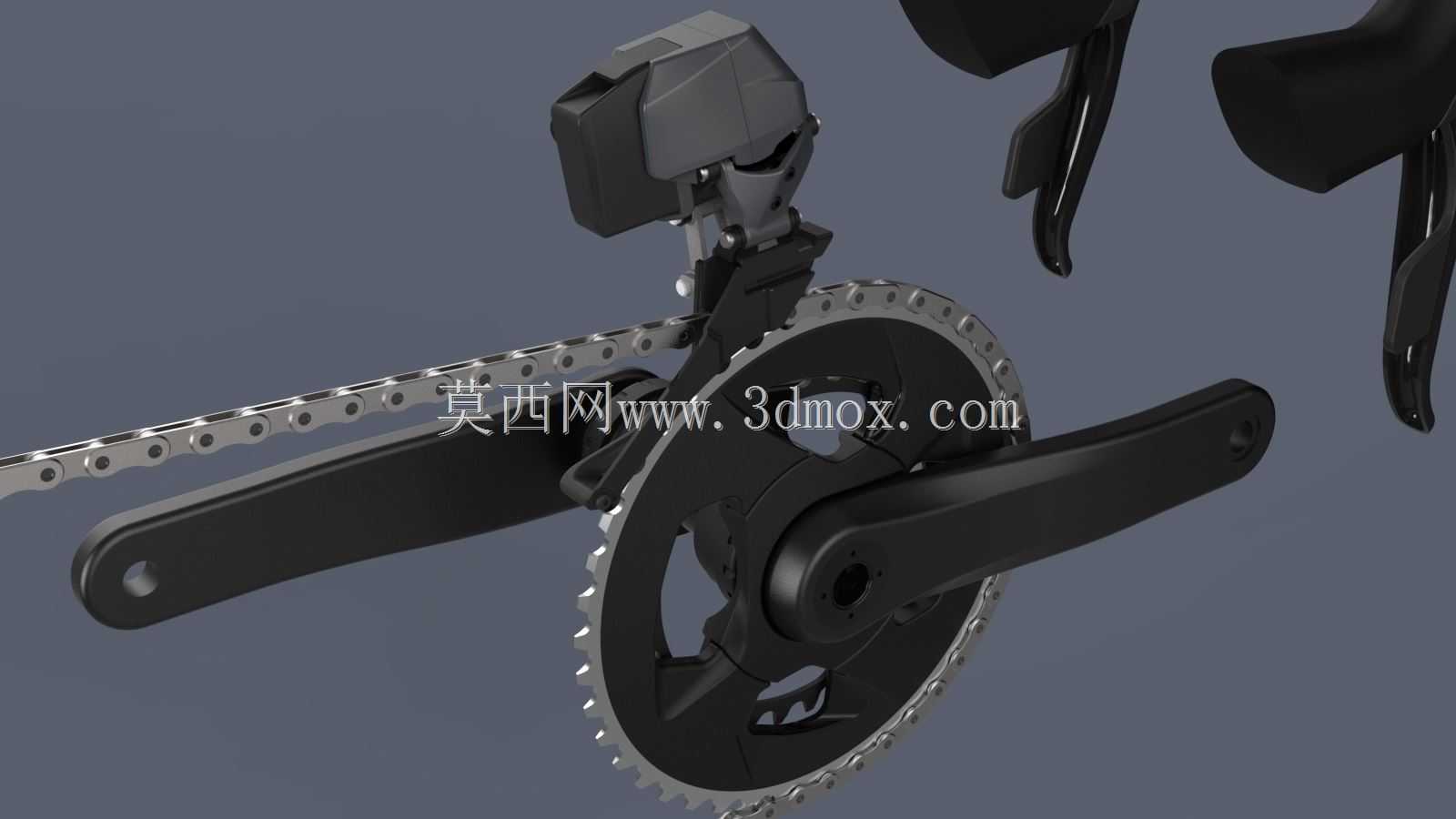

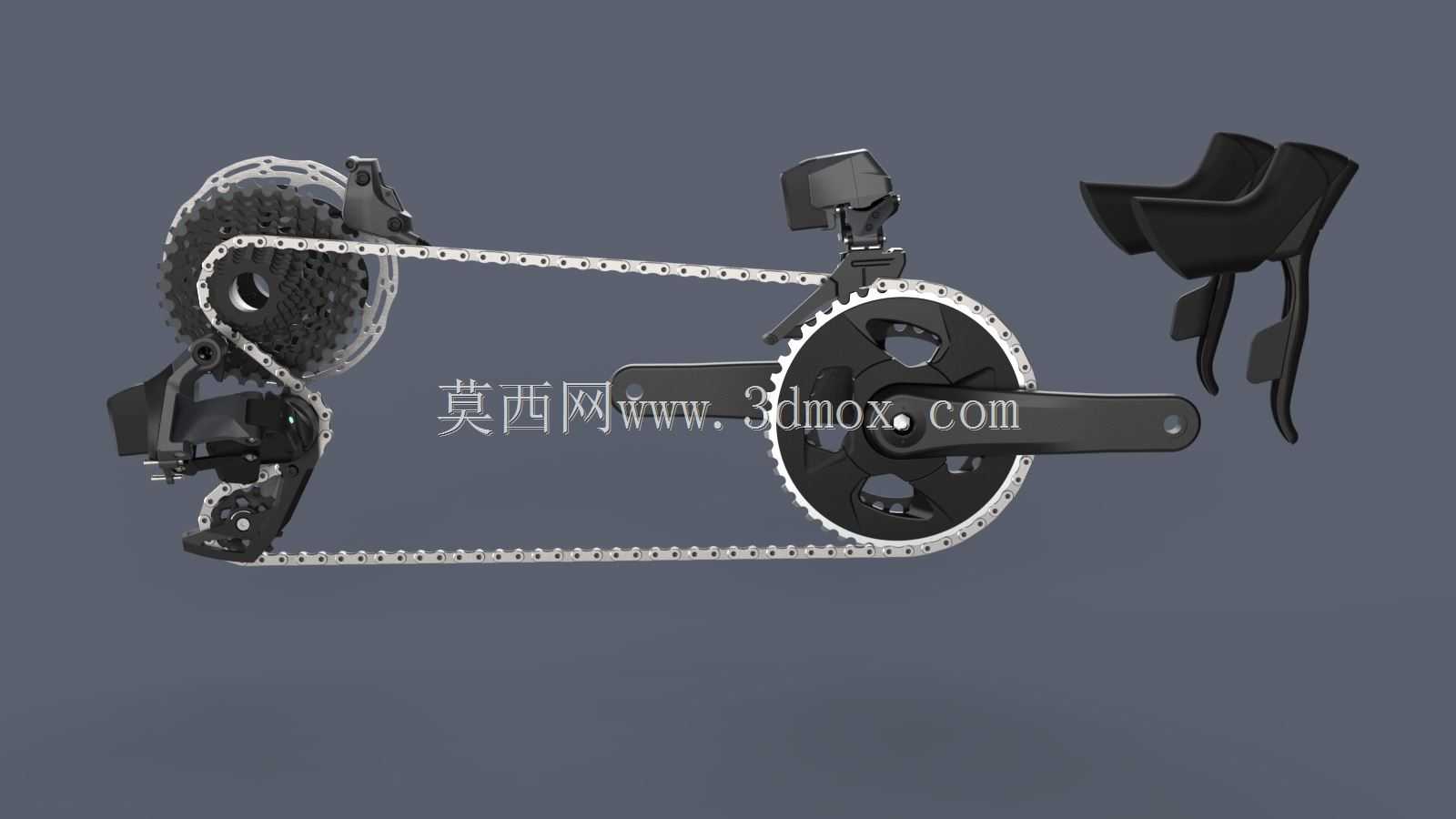

　　牙盘部分的模型还原了盘片的安装孔位、曲柄的长度边界以及中轴的配合尺寸，在设计车架五通结构时，可以根据数模的牙盘偏移量确定五通的宽度与轴心位置，确保链条在所有挡位下都能保持顺畅的传动角度，减少链条与盘片、飞轮的非正常磨损。整套模型的所有零部件都按照实际装配关系做了配合约束，导入三维软件后可以直接拖动活动部件查看换挡时的拨链器摆动范围、链条的张紧变化，在整车设计初期就能验证传动布局的合理性，减少后续样件试制阶段的修改成本。对于自行车结构设计从业者来说，这类核心传动部件的精准数模可以大幅缩短整车开发的周期，不需要单独对市售零部件做逆向测绘，就能快速完成整车的装配布局，在做砾石车、耐力公路车的多场景适配设计时，还可以通过调整拨链器的安装角度、飞轮片的搭配组合，验证不同配置下的装配可行性，确保最终量产的整车可以兼容该套变速传动组件的所有安装要求。
