集装箱堆场230V变压供电布线集成装置

　　在港口集装箱堆场的户外作业场景中，作业面分散、大型起重设备来回穿梭，常规临时供电方案存在线缆乱拉、防护等级不足、变压设备易受磕碰的问题，这套集成式变压供电布线结构，正是针对这类开阔重载作业场景的供电需求设计。整套装置沿堆场通道侧的建筑结构边缘布置，将变压单元、配电柜体、线缆桥架做一体化整合，避免零散供电设备占用堆场作业通道，也减少起重设备转运集装箱时对供电设施的剐蹭风险。从结构布局来看，整套装置依托现有混凝土墙体做安装基准，所有柜体与桥架的固定点位都避开墙体结构受力薄弱区，安装时无需额外做大面积地面基础施工，适配堆场现有建筑的改造需求。变压单元与进线柜、出线柜采用并排贴墙安装的布局，柜体底部预留150mm的抬高空间，

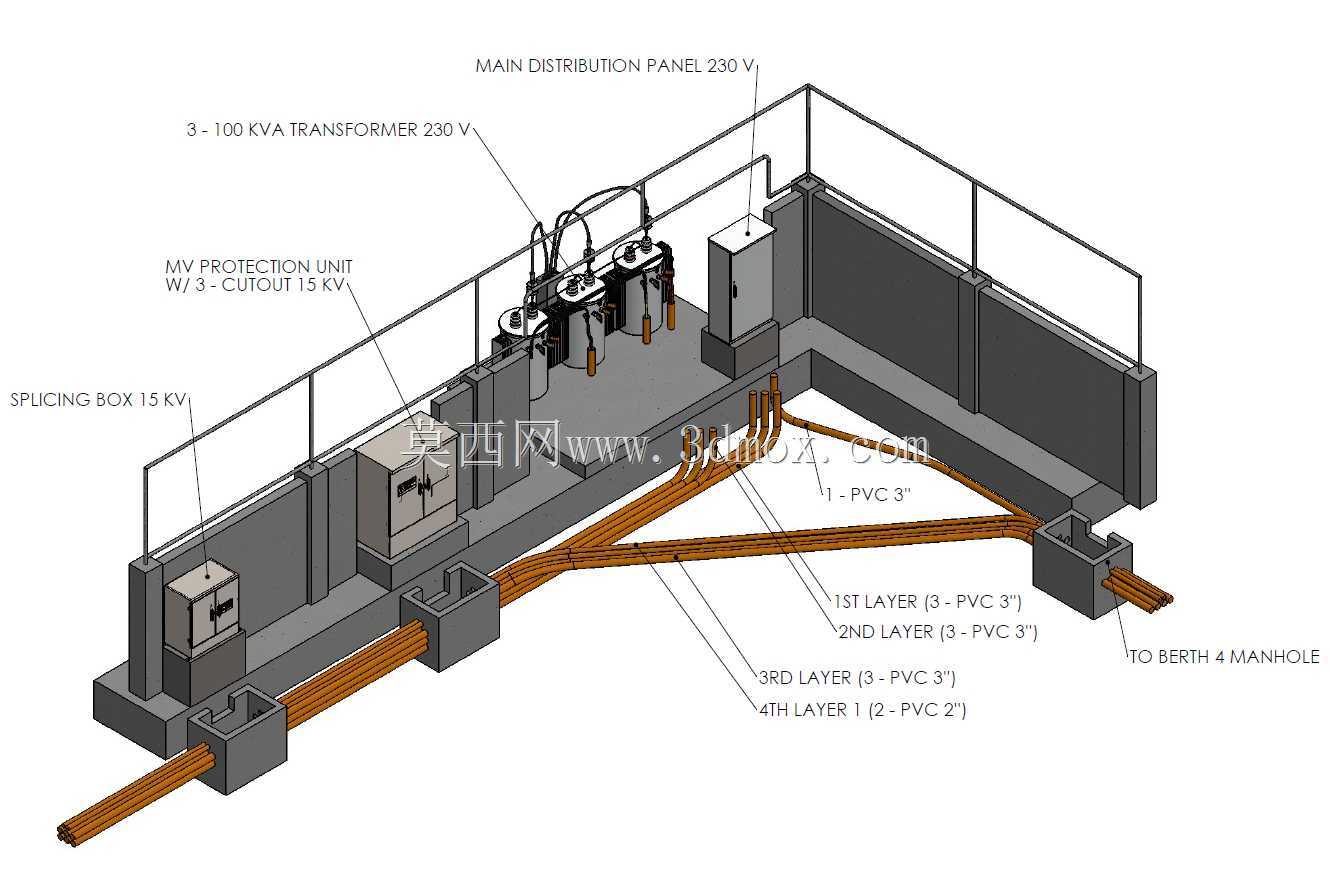

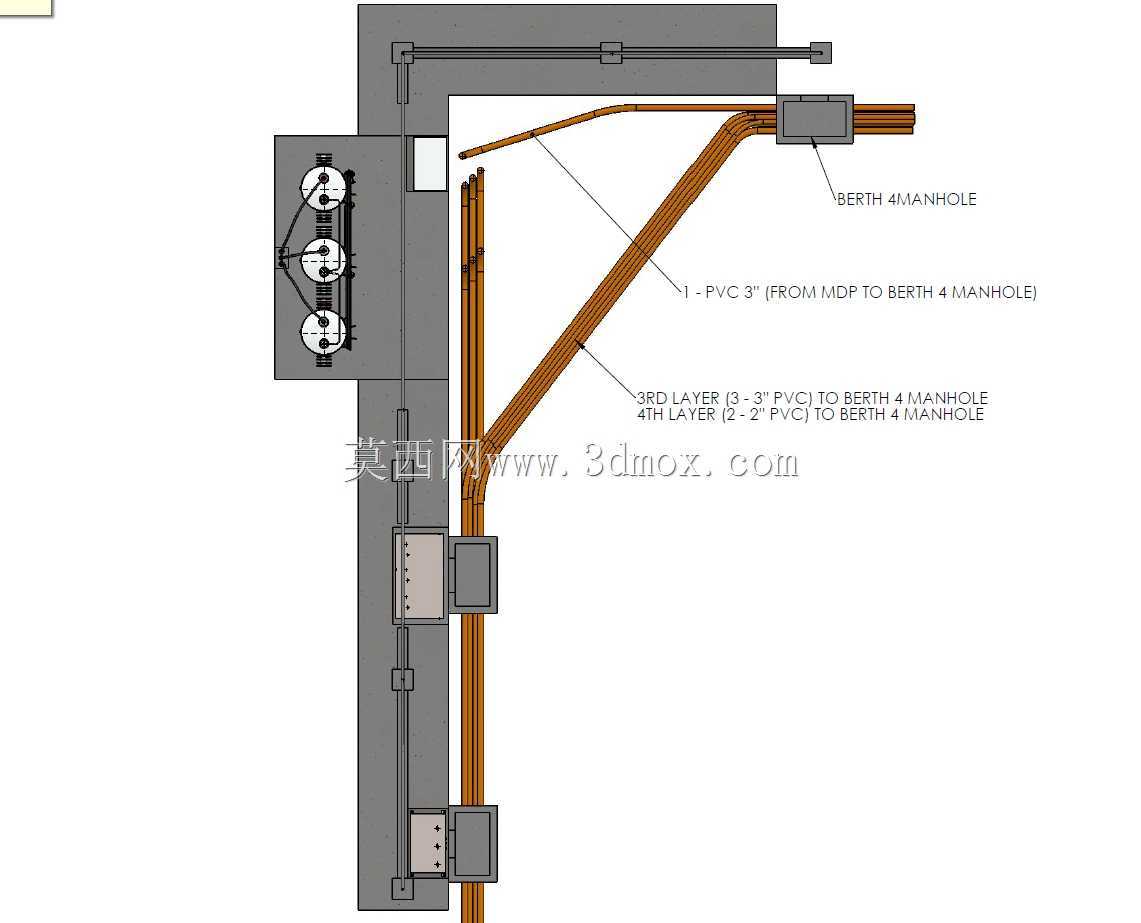

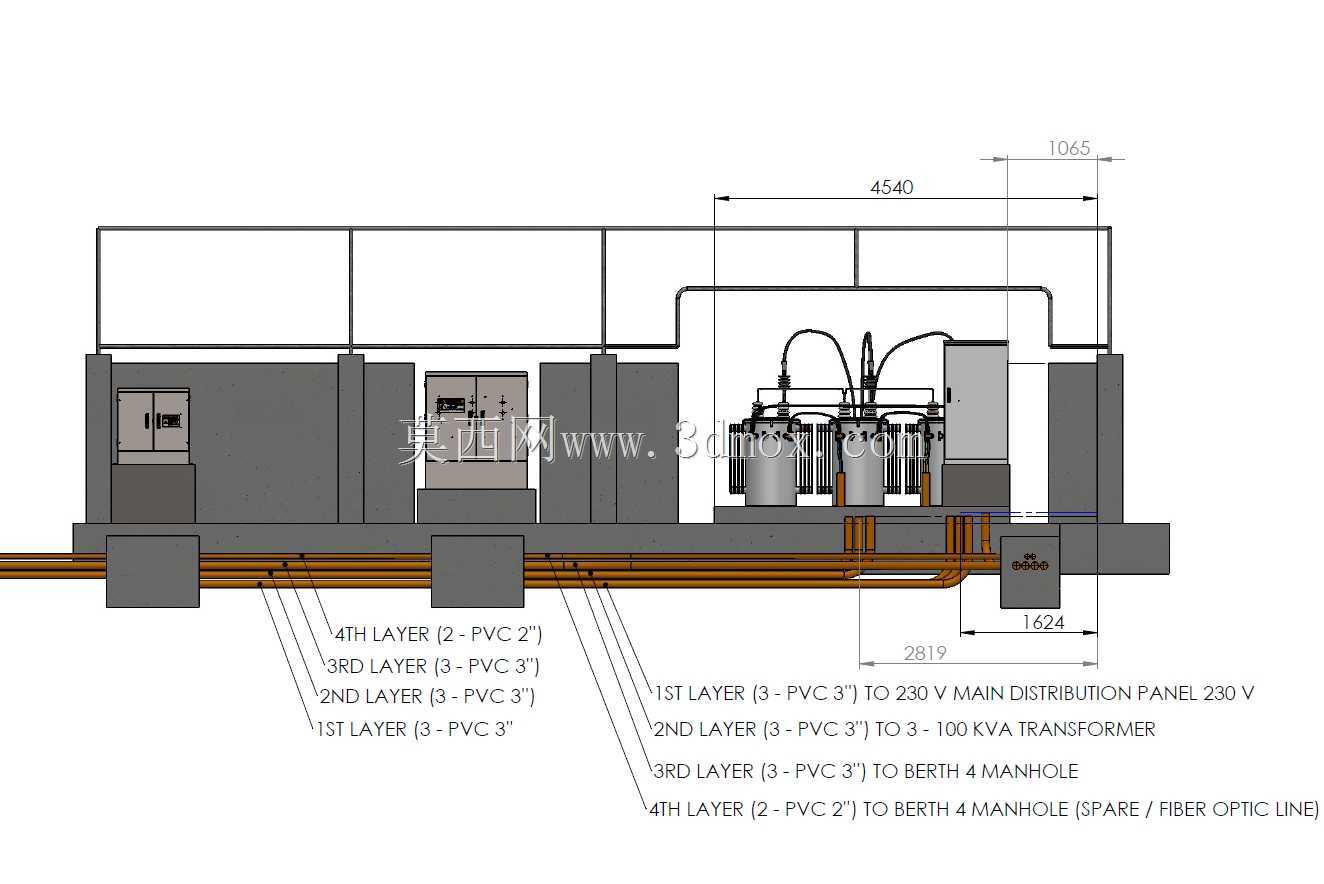

　　既可以避免场地积水倒灌进柜体内部，也方便后期运维人员排查底部接线故障。线缆桥架采用明装沿墙+地面支墩架空的敷设方式，黄色的强电桥架从柜体侧引出后，沿墙体转角延伸至地面，通过预制混凝土支墩架离地面300mm高度，顺着堆场通道方向延伸至各个作业点位，桥架接口处做了密封处理，能够阻挡户外扬尘、雨水进入桥架内部侵蚀线缆。设计阶段充分考虑了堆场的重载通行需求，地面段桥架的支墩采用钢筋混凝土预制结构，能够承受场内转运叉车的轮压碾压，不会出现桥架变形压损线缆的问题。柜体内部的布局按照进线、变压、分路出线的顺序排布，主回路与控制回路分开走线，避免强电对控制信号产生干扰，每个出线回路都预留了足够的接线空间，方便后期根据堆场作业点位的调整，

　　新增或调整供电回路。整套装置的外形边界控制在贴墙1.2米的宽度范围内，不会突出到堆场的主作业通道中，转角处的桥架做了圆弧过渡处理，避免线缆敷设时出现直角弯损伤线芯，同时也能减少人员通行时的磕碰风险。从实际使用角度来看，这套集成结构替代了传统分散式的临时变压箱、乱拉的架空线缆，将230V供电回路做集中管控，运维人员可以在柜体处直接管控所有作业区的供电通断，故障排查时不需要沿着零散的线缆逐段查找，大幅降低户外供电系统的运维难度。设计时还考虑了户外环境的防护需求，所有柜体的门板都采用密封胶条做封闭处理，防护等级满足户外露天使用要求，桥架的所有连接端口都做了等电位跨接，整套装置做统一接地处理，避免雷雨季节户外设备出现感应电伤人的风险。

　　线缆在桥架内的排布预留了40%的冗余空间，既方便后期新增线缆敷设，也能避免线缆满敷导致的散热不良问题，地面段桥架的盖板采用卡扣式固定，不需要额外工具就能开启，方便后期运维人员检修线缆。针对堆场作业时的振动问题，所有柜体与墙体的固定点都加装了减震垫片，桥架与支墩的固定处也预留了轻微的形变余量，避免大型设备经过时的地面振动传导到柜体内部，导致接线端子松动出现接触不良的故障。
