商用建筑230V自动转换开关配套发电机组

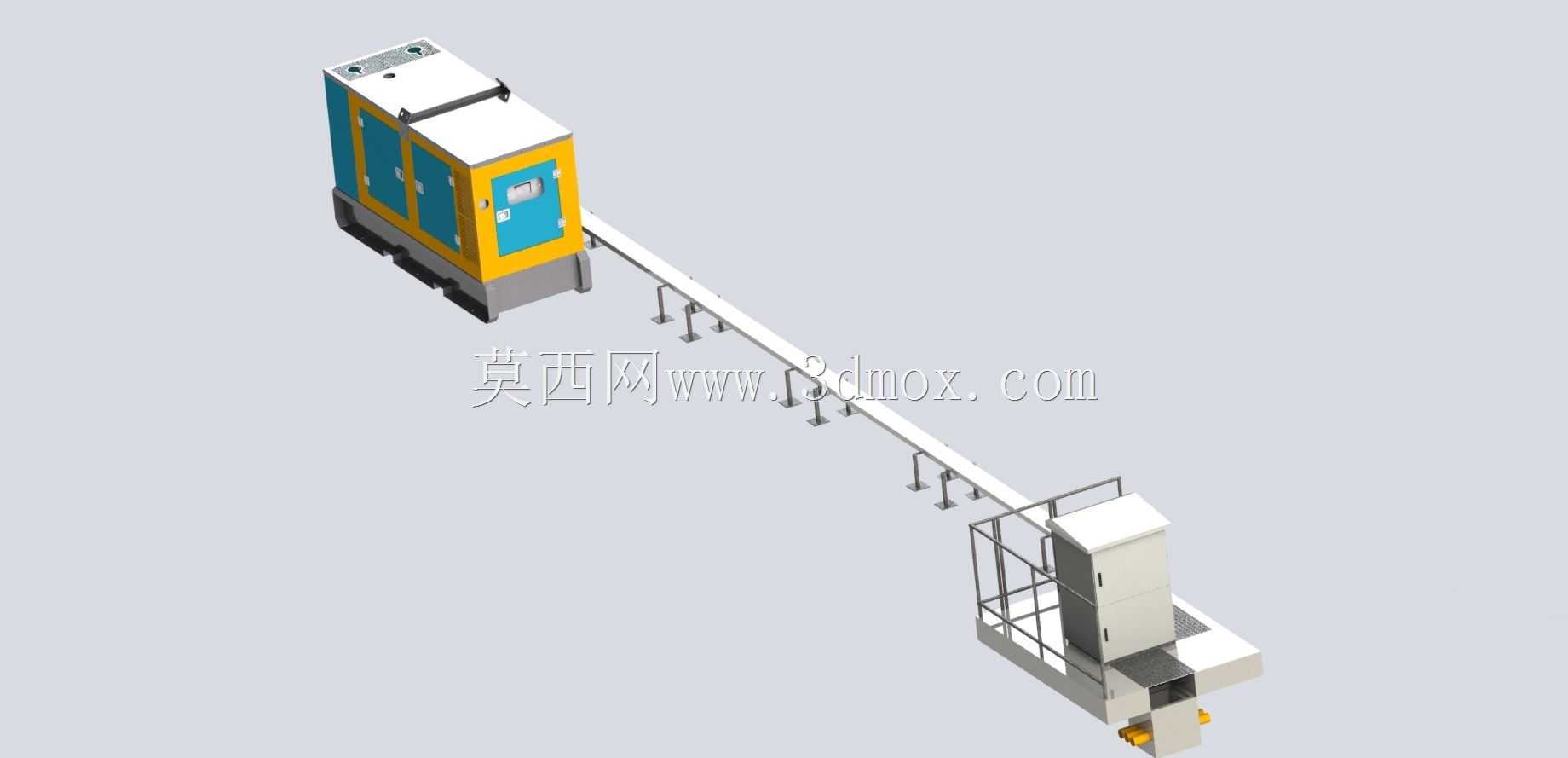

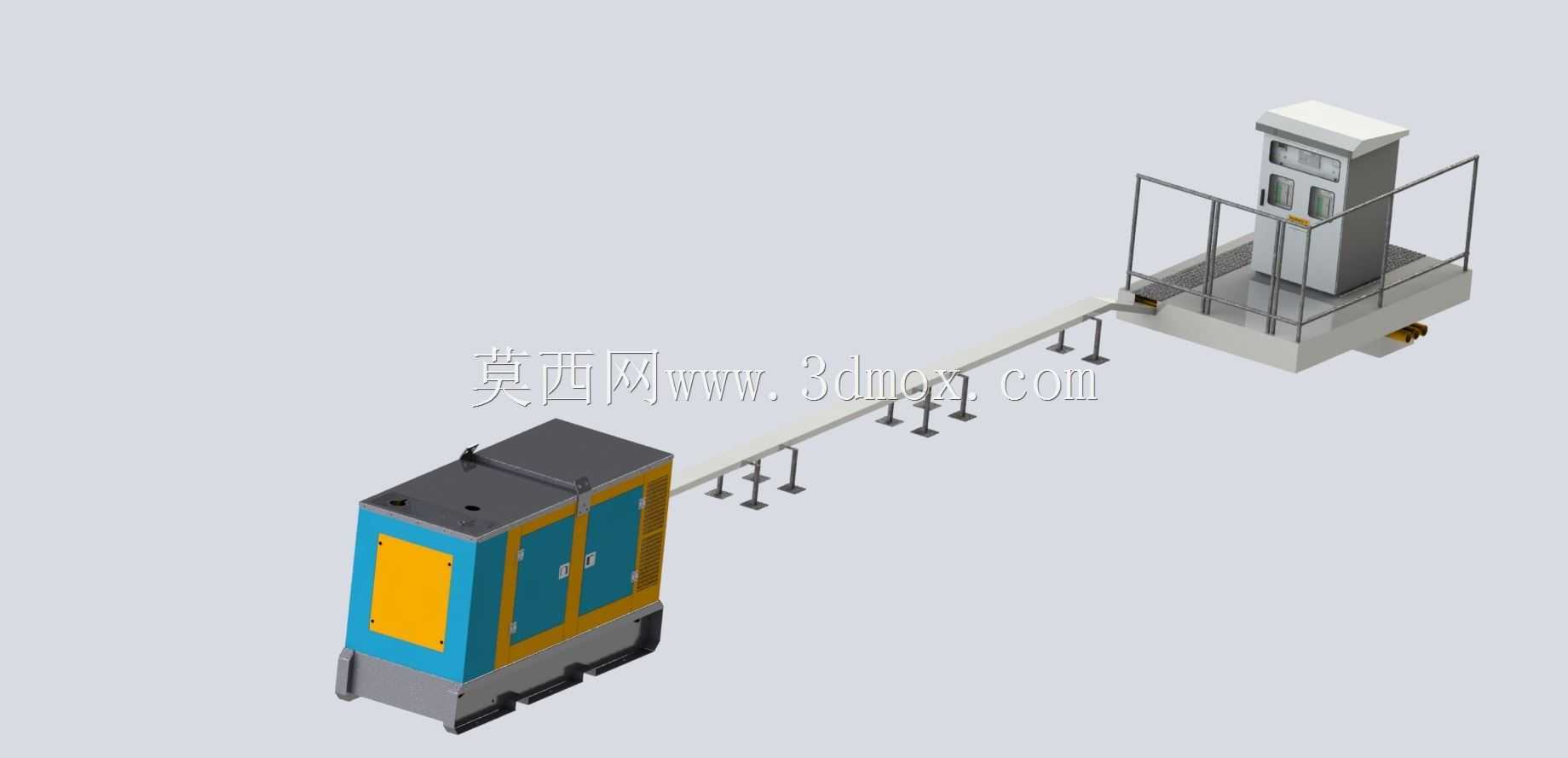

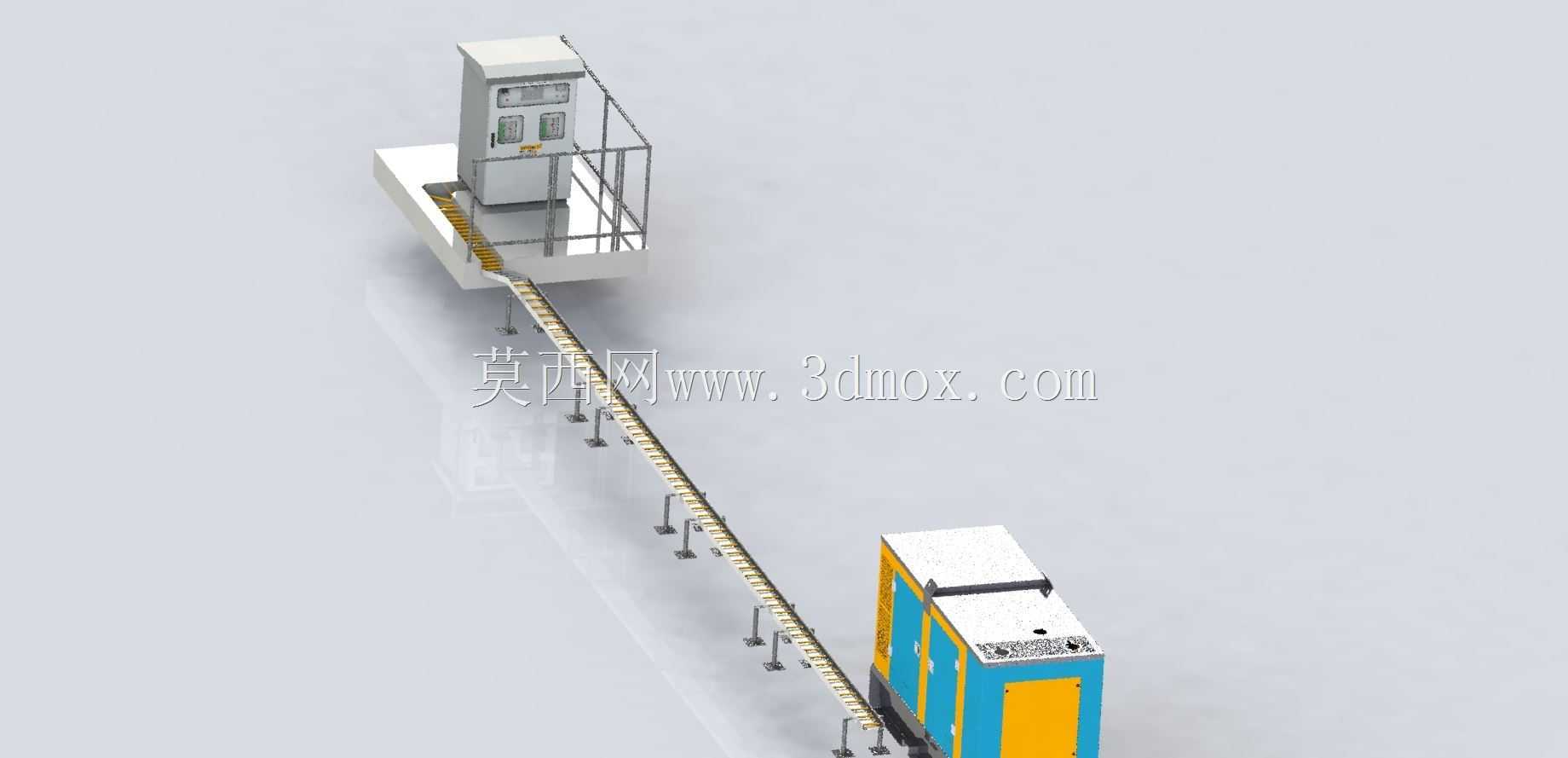

　　这套供电转换配套设备主要面向商用建筑的供电保障场景设计，核心解决市电中断时的供电连续性问题，在写字楼、商业综合体、医院门诊楼、数据机房这类对供电中断容忍度极低的场景中，是配电系统里不可或缺的末端保障单元。整套系统由200kVA柴油发电机组、封闭式母线输送段、ATS自动转换开关柜、设备安装基座平台四个核心部分组成，建模时完整还原了各部件的实际装配关系与安装间隙，可直接用于配电方案的布局校核、安装施工的技术交底，也能作为同类供电设备设计的参考原型。

　　从实际功能逻辑来看，ATS自动转换开关承担着双路电源的切换核心作用，正常工况下负载端由市电回路供电，转换开关内部的机械联锁结构会完全锁闭发电机侧的合闸回路，避免倒送电引发的电网安全事故；当市电电压、频率参数偏离正常阈值达到设定时长，开关会触发启动信号发送至发电机组，待发电机输出电压、频率稳定到额定区间后，开关会在设定的延时周期内完成负载侧的电源切换，全程断电时长控制在商用负载允许的范围内，不会造成普通照明、办公设备的异常停机，针对带UPS的精密负载场景，切换时序也预留了匹配的信号接口，可根据实际负载特性调整延时参数。

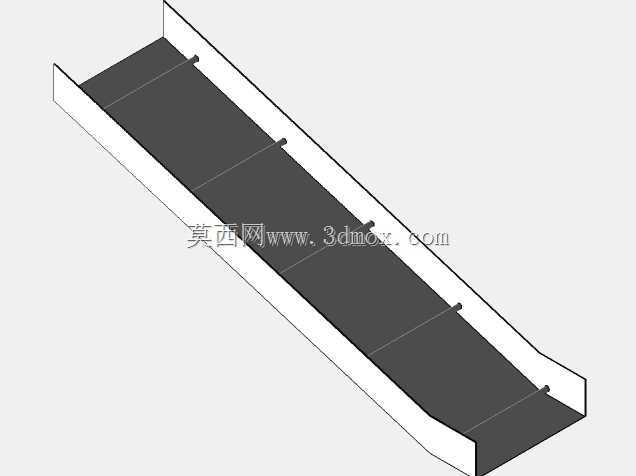

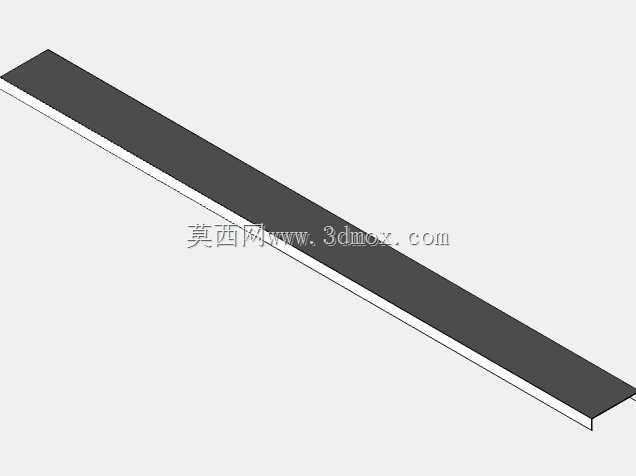

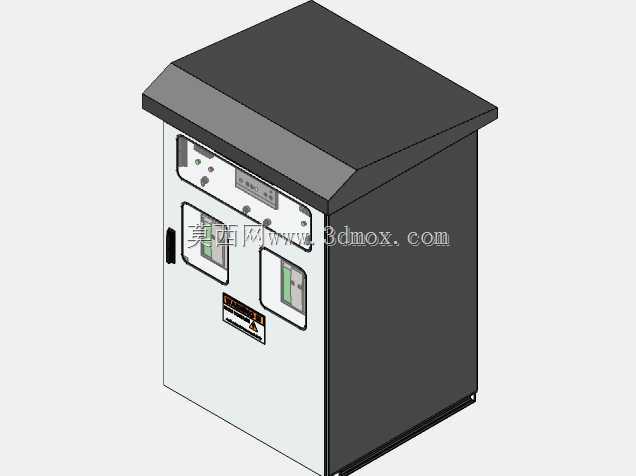

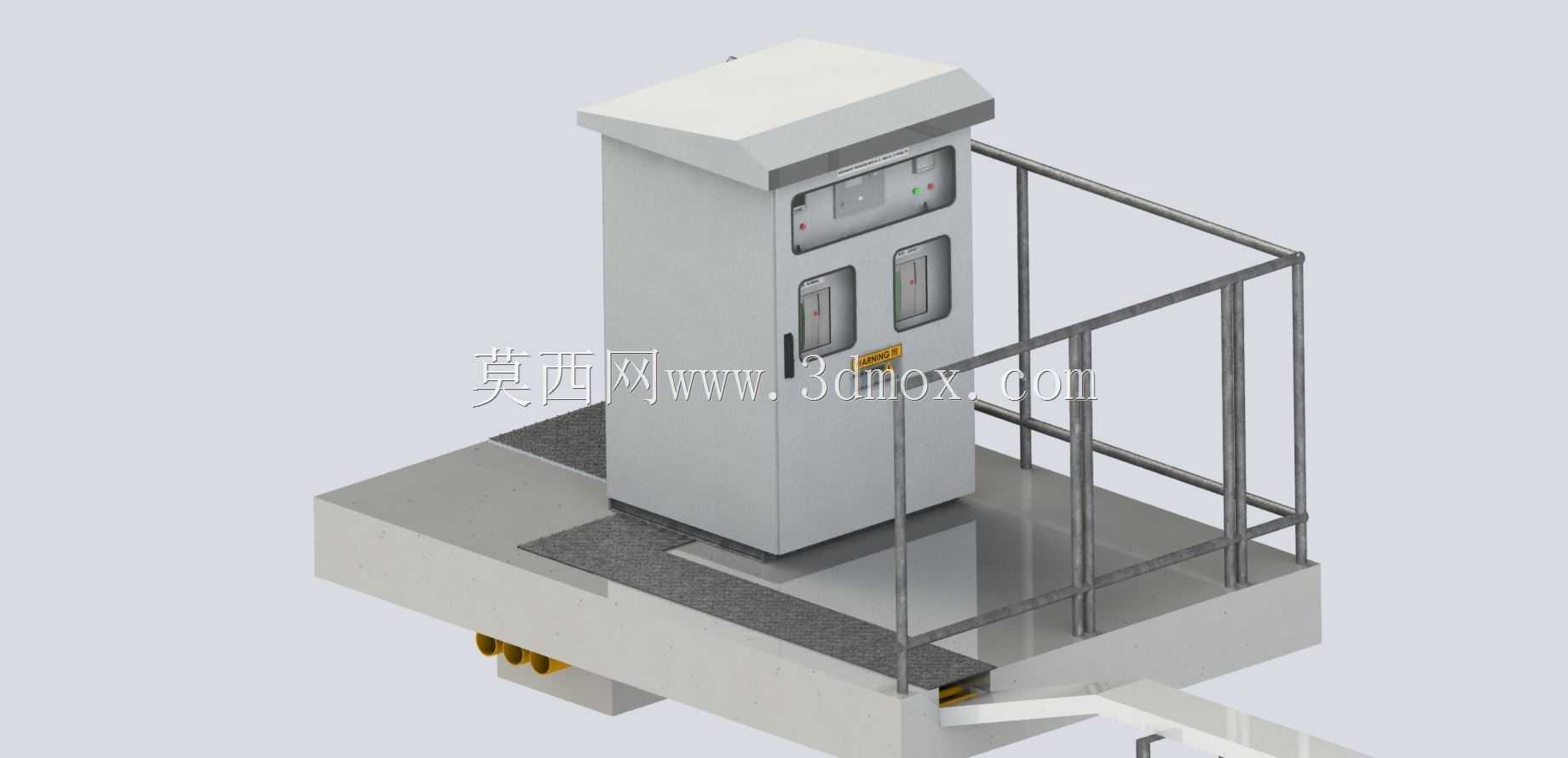

　　设计过程中首先考虑的是商用建筑的安装边界条件，发电机组整体采用箱式封闭结构，外壳做了降噪隔音处理，适配楼顶、地下设备层这类对噪音有管控要求的安装场景，底部的安装基座预留了通用的地脚螺栓固定孔位，孔位间距匹配主流200kVA机组的安装尺寸，不需要额外做基础改造就能直接就位。母线输送段采用梯式桥架加封闭母线槽的组合结构，桥架的支撑立柱间距按照配电施工规范设置，每段桥架之间的连接法兰、接地端子都做了细节还原，母线槽的转弯半径、安装高度都符合民用建筑电气设计的相关要求，避免建模方案与实际施工出现尺寸冲突。ATS开关柜采用落地式安装结构，柜体的防护等级适配室内配电间的使用环境，柜内预留了开关本体、二次控制回路、信号指示模块的安装空间，柜门的操作高度、观察窗位置都按照人体工程学要求设置，方便运维人员日常操作与状态查看。

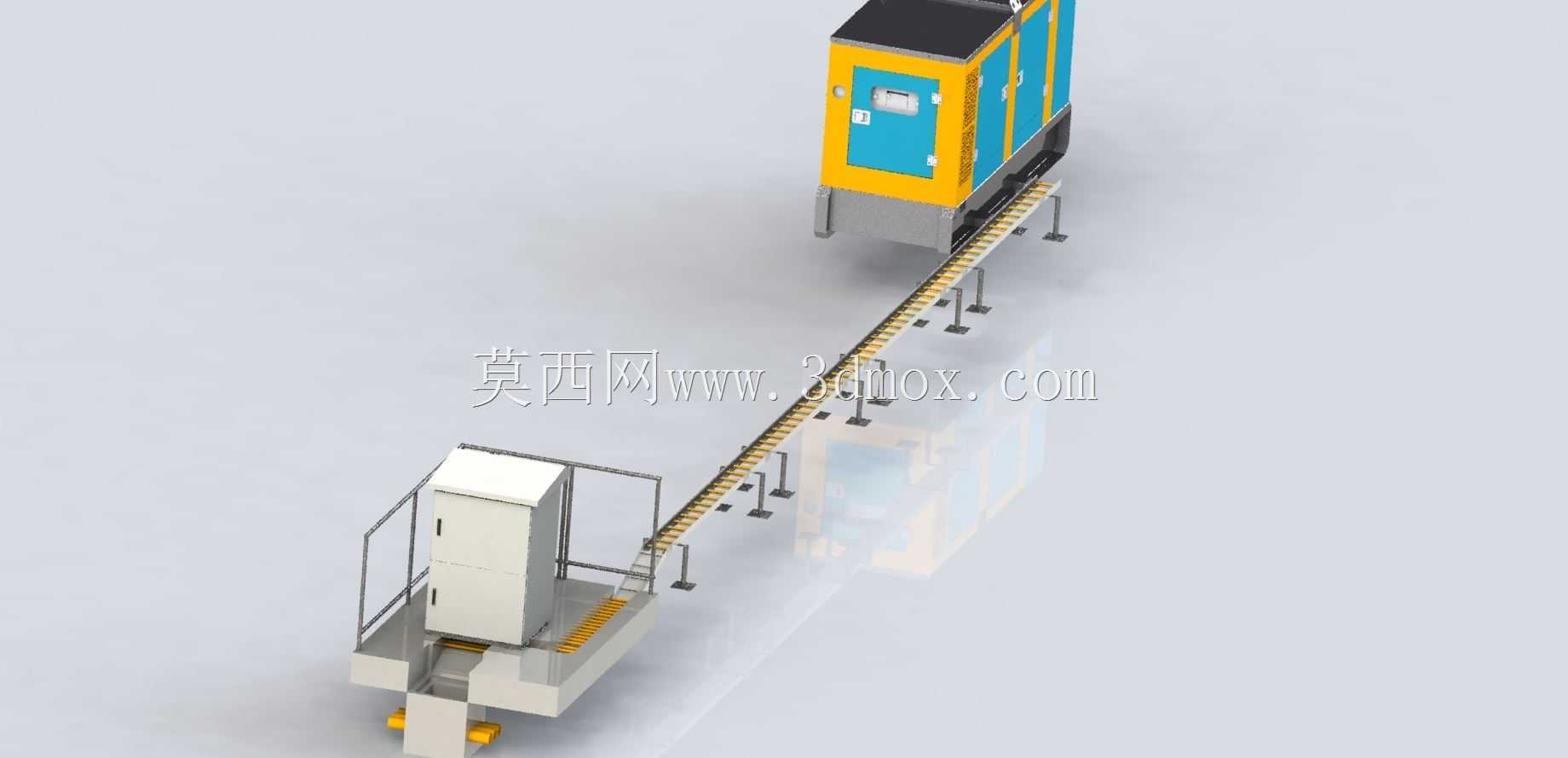

　　外形尺寸方面，整套系统的机组段长度控制在3.2米以内，宽度1.4米，高度2.1米，加上母线输送段的总延伸长度可根据现场安装距离调整，模型里的母线段做了参数化的分段设计，可根据实际配电间的布局调整桥架长度与走向。ATS开关柜的尺寸为宽0.8米、深0.6米、高2.0米，与机组的水平安装间距预留了1.2米的运维通道，满足配电设备的安全操作距离要求，设备周围的检修空间、散热通道都在建模时做了边界预留，不会出现设备就位后无法开门、散热不足的问题。

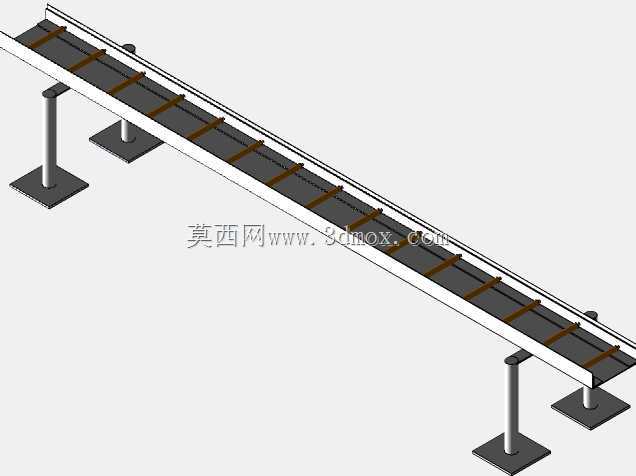

　　从结构设计的细节来看，发电机组的外壳检修门位置、油箱加注口、排烟接口都做了1:1的还原，排烟接口的朝向可根据建筑的排烟井位置调整方向，避免排烟废气倒灌进设备区域。母线桥架的支撑立柱底部采用膨胀螺栓固定的结构，立柱与桥架之间的连接采用可调式支架，可在现场安装时微调桥架的水平度，抵消地面不平带来的安装误差。ATS柜与母线槽的连接位置预留了软连接段，可抵消设备运行时的振动带来的应力，避免长期运行后母线连接位置松动发热。整套模型的各部件都做了独立的装配层级，可单独拆解查看内部结构，也能直接导出工程图用于施工方案的编制，对于刚接触配电设备设计的工程师来说，能直观理解双电源供电系统的整体布局与部件配合关系，避免在方案设计阶段出现布局不合理、安装尺寸冲突的常见问题。
