15kV工业负荷配套发电站整体布局方案

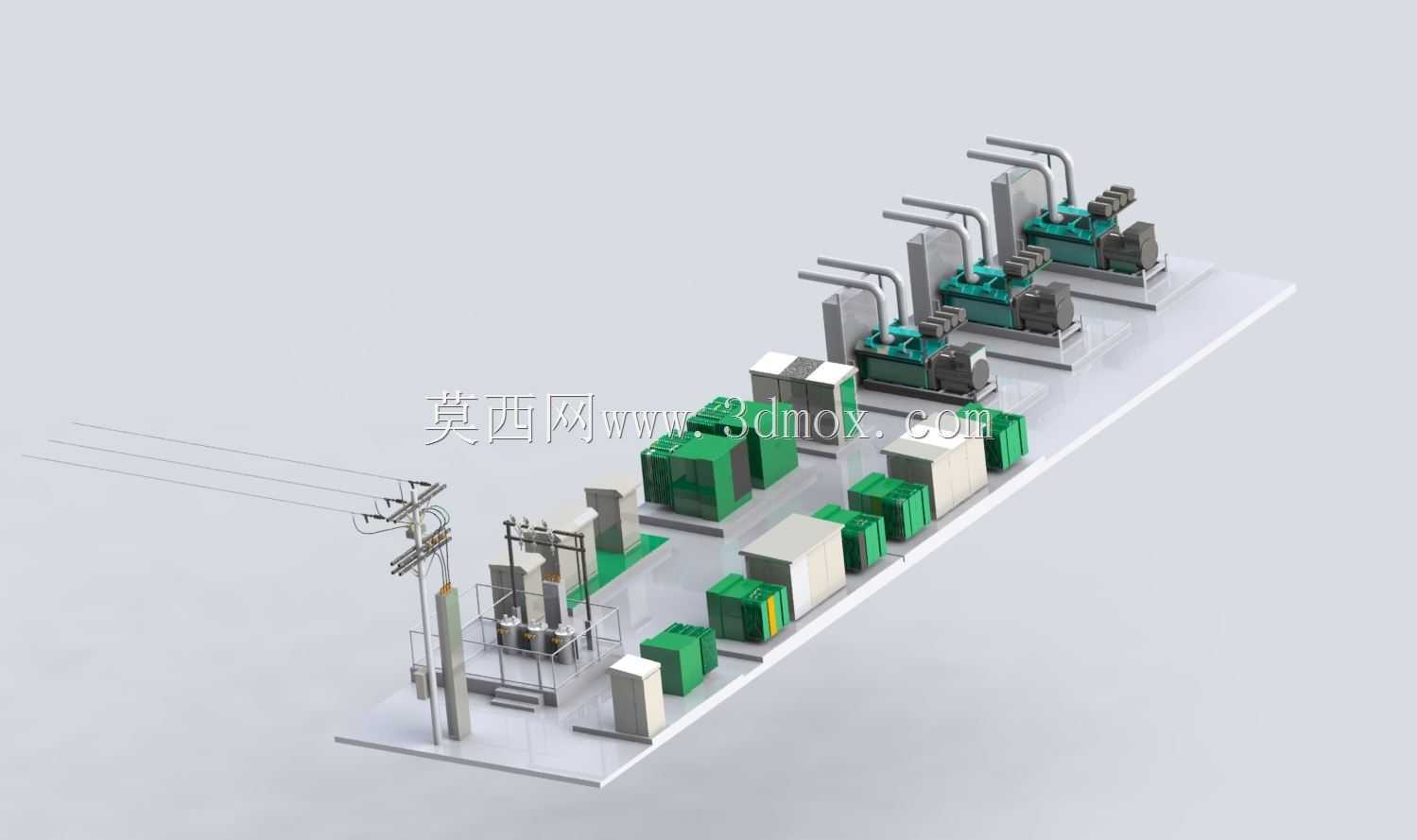

　　这套三维布局方案针对额定值15kV的工业负荷场景搭建，覆盖从外部架空进线到终端配电输出的完整发配电链路，适配制造厂区、工业园区这类集中式工业用电场景的供电配套规划需求。在实际工业场景中，15kV电压等级属于中压配电范畴，主要服务于厂区内大功率生产设备、车间动力回路的供电输送，这类负荷普遍存在用电连续性要求高、短时冲击电流大、三相负荷平衡度波动明显的特点，整套布局在设计阶段就充分考虑了这些工况特性。从整体排布逻辑来看，方案将进线侧的架空线终端、高压计量与保护装置、主变单元、低压配电柜体、无功补偿模块按照电力流向依次排布，同时预留了足够的设备检修通道与安全操作间距，避免后期运维过程中出现操作空间不足的问题。进线端采用架空线引入方式，

　　终端杆设置了避雷器、跌落式熔断器等户外保护器件，杆体与站内主设备的安全距离严格遵循中压配电的安全规范要求，避免户外气象因素对站内设备运行造成干扰。主变单元采用模块化排布思路，将主变压器、高压侧进线柜、低压侧出线柜按照操作面同向的原则布置，既方便日常巡检时的设备状态核查，也能缩短母线连接长度，降低线路损耗与母线材料用量。高低压柜体之间设置了实体防护隔断，防止高压侧故障对低压回路造成波及，同时柜体排布预留了后期扩容的备用柜位，可根据厂区后续产能提升的用电需求，直接加装对应回路的配电柜体，无需对整体布局进行大规模调整。无功补偿模块紧邻低压出线侧布置，可根据负荷的功率因数变化自动投切补偿电容，有效降低输电线路的无功损耗，

　　提升供电系统的功率因数，满足电网对工业用户的功率因数考核要求。方案中所有设备的安装基础都做了统一的标高设计，户外设备基础高出场地完成面一定高度，防止雨季场地积水倒灌至设备腔体内部，引发绝缘故障。设备之间的连接母排、线缆桥架都做了清晰的走向规划，高压线缆与低压线缆分槽敷设，避免强电回路对弱电控制信号造成电磁干扰。在安全防护设计上，整套发电站区域设置了固定的安全围栏，围栏与带电设备的距离满足15kV电压等级的安全净距要求，各操作点位都预留了绝缘操作杆、验电器等安全工器具的存放位置，方便运维人员日常操作使用。从建模细节来看，方案还原了各类配电设备的实际外形尺寸与接口位置，包括变压器的高低压套管位置、柜体的操作门开启方向、

　　线缆桥架的转弯半径要求，在布局阶段就规避了后期安装时可能出现的设备干涉、管线碰撞问题。比如主变的散热片朝向预留了足够的通风散热空间，避免周边柜体遮挡散热风道，导致变压器运行温度过高；各柜体的柜门开启方向都朝向检修通道，不会出现柜门开启后遮挡通行路径的问题；架空线终端的引线弧度、线间距离都符合15kV架空线路的施工规范，避免引线之间因为风偏、温度形变引发的相间短路问题。这套布局方案可直接用于工业厂区发电站、变配电站的前期规划设计，为土建施工、设备进场安装、管线排布提供直观的三维参考，减少现场施工阶段的设计变更与返工问题，同时也可作为运维人员的培训参考模型，帮助运维人员快速熟悉站内设备的排布逻辑与操作点位。
