异形多通孔连接支架结构设计

　　这类异形多通孔连接支架，在轻工装配、小型工装夹具、便携折叠器具的铰接传动场景中应用十分广泛，区别于标准件的统一规格，这类定制化支架往往需要匹配特定设备的运动轨迹与安装空间，无法直接选用市售标准连接件完成装配。从实际使用场景来看，这类支架常作为多杆件铰接的核心中转件，一端的大尺寸通孔用于与固定基座的主轴配合，承担整个铰接结构的主要载荷传递，另外几个分布在不同延伸臂上的小孔，则分别连接不同的运动杆件，实现多方向的力传导与运动轨迹约束，常见于折叠工具、快装夹具、便携代步器具的铰接部位，需要在反复开合的交变载荷下保持结构强度，同时控制整体重量避免机构冗余。

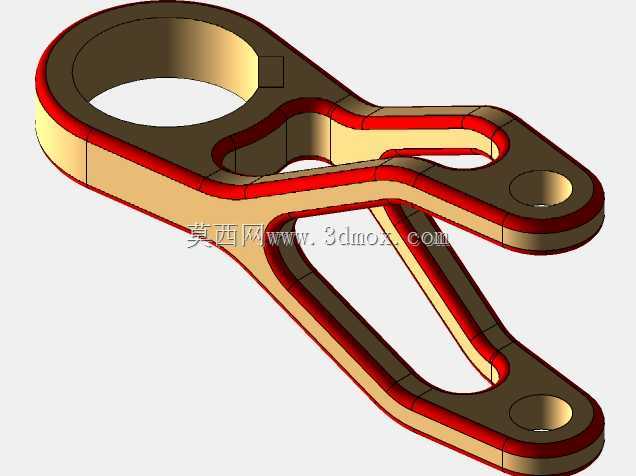

　　从功能特性上看，该支架采用多臂延伸的异形结构，而非传统的直板或L型连接件，核心是为了在有限的安装空间内，让多个连接点位的相对位置完全匹配预设的运动包络，避免杆件运动时出现干涉。支架主体的截面采用等厚设计，边缘做了圆弧过渡处理，既减少了应力集中的风险，也避免了锐边对装配人员、配套线缆或软质构件的划伤。所有安装孔的位置度公差要求较高，大孔与基座轴的配合采用间隙配合，保证转动时无卡滞，小孔与连接销轴的配合则根据传动需求选择过渡或小间隙配合，减少铰接处的旷量，避免长期使用后出现松动异响。支架的表面做了分层的色彩区分，实际生产中对应不同的表面处理工序，主体承载区域做硬质氧化或淬火处理提升耐磨性，边缘包覆区域做钝化或软质覆层，降低碰撞时的磕碰损伤。

　　设计这类支架时，首先要根据整套机构的运动仿真结果，确定各个铰接点的相对坐标，再反向推导支架的外轮廓边界，确保支架在整个运动行程中，不会和周边的固定构件、运动杆件发生碰撞。大孔的位置是整个结构的设计基准，所有延伸臂的走向都以大孔中心为原点进行排布，每个臂的宽度根据对应连接点的受力大小计算确定，受力较大的连接臂适当增加截面宽度，受力较小的部位则做挖空减重处理，也就是支架中部的异形镂空结构，这部分挖空并非随意造型，而是在满足结构强度、刚度的前提下，尽可能去除冗余材料，降低支架整体重量，减少运动时的惯性负载。在确定轮廓后，需要对所有转角位置做圆角处理，尤其是内转角部位，圆角半径不能过小，否则热处理或受力时容易出现应力集中导致开裂，外转角的圆角则兼顾装配安全性与外观协调性。

　　从安装边界来看，大孔的内径尺寸需要匹配基座主轴的外径，装配时轴端需要加装限位卡簧或端盖，避免支架沿轴向窜动；各个小孔的中心距需要严格匹配对应连接杆件的孔位，装配后销轴两端需要加装防脱卡圈，防止销轴脱出。支架的整体厚度需要和配套杆件的连接槽宽度匹配，过厚会导致装配时无法嵌入连接槽，过薄则会在铰接处留下轴向间隙，运动时出现晃动。支架在安装状态下，所有延伸臂的活动范围不能超出预设的安全区域，尤其是靠近操作位的一侧，不能在运动过程中突出到操作面之外，避免夹伤操作人员。这类支架的材质通常选用高强度铝合金或优质碳素结构钢，铝合金材质适合对重量要求较高的便携设备，碳素钢材质则适合承载要求更高的固定工装场景，两种材质都可以通过常规的铣削、冲压工艺完成加工，加工完成后需要对孔位做去毛刺处理，保证销轴装配顺畅。在实际建模过程中，需要先绘制各个孔位的中心草图，再通过轮廓线连接各个臂的外形，之后做拉伸生成主体，再对边缘做倒角、圆角处理，最后完成镂空区域的切除，建模时需要注意所有特征的参数化关联，方便后续根据孔位调整快速修改支架轮廓，适配不同规格的同类型机构需求。
