带铰接安装座的异形连接支架结构

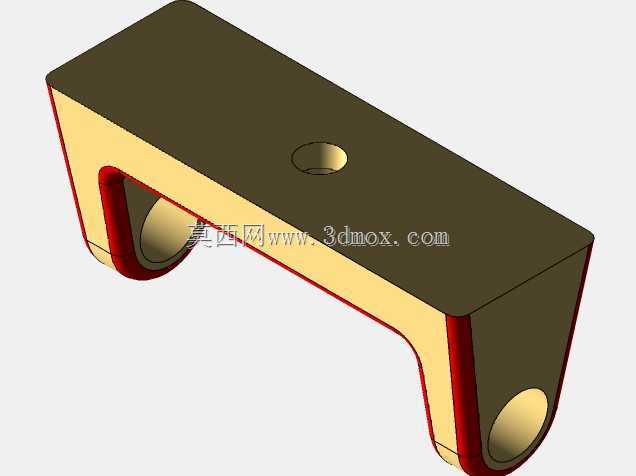

　　这类带铰接端的异形连接支架，在轻载传动机构、小型工装夹具、民用五金联动结构里应用十分广泛，日常接触到的折叠家具铰接位、小型设备舱门开合支撑、手动工具的联动传力部位，都能见到同结构逻辑的构件。从结构功能来看，该构件承担两个核心作用：上方的平板安装面通过预设的沉孔完成与固定基座的锁紧固定，下方的带孔铰接端则穿装销轴，与活动摆臂形成转动副，实现两个部件之间的活动连接与力的传递，同时主体的弯折立板承担主要的抗弯载荷，保证连接状态下的结构刚性。

　　设计这类构件的时候，首先要敲定的是安装边界的尺寸约束：上方安装面的沉孔中心距、安装面的长宽尺寸，必须匹配对应基座的安装孔位，避免出现安装干涉，沉孔的深度要适配所选紧固件的头部高度，保证锁紧后紧固件头部不突出安装平面，不会影响其他部件的排布。下方铰接孔的中心与上方安装面的垂直距离，直接决定了铰接端的摆动行程范围，设计时需要提前核算活动摆臂的最大摆动角度，避免摆臂转动时与支架主体或者固定基座发生碰撞，同时铰接孔的内径公差要匹配所选销轴的配合等级，轻载手动场景下选间隙配合即可，若存在频繁往复摆动的工况，则需要在孔位预留衬套安装空间，降低铰接位的磨损速率。

　　从结构强度设计的角度出发，主体弯折处的圆角过渡是关键细节，直角弯折会在载荷作用下产生严重的应力集中，长期受交变载荷的情况下很容易在弯折根部出现开裂，因此弯折处的内R角需要根据板材厚度做匹配设计，一般取板厚的0.3-0.5倍，既可以降低应力集中系数，也能适配常规机加工或者钣金折弯的工艺要求。构件边缘做的红色标识倒角，一方面是去除加工后的锐边毛刺，避免装配时划伤操作人员或者配套部件的表面，另一方面也能在表面处理时减少边角位置的涂层堆积，提升表面处理的均匀度。

　　实际选型应用时，需要根据实际承载的载荷大小调整构件的壁厚与板材材质，常规手动操作的轻载场景选用普通碳素结构钢即可满足强度要求，若存在腐蚀环境或者户外使用需求，则可以更换为不锈钢材质或者做表面镀锌、喷塑处理。安装时需要注意，上方安装面与固定基座的贴合面要保证平面度，若贴合面存在间隙，锁紧紧固件后会导致支架产生附加内应力，长期受力后容易出现变形，铰接端穿装销轴后要在销轴端部加装卡簧或者开口销，避免设备运行过程中销轴窜动脱落，引发结构失效。

　　这类异形支架的建模过程，需要优先保证安装孔位、铰接孔位的位置度公差，主体的弯折曲面要做等壁厚处理，避免出现局部壁厚过薄导致强度不足，或者局部壁厚过厚增加不必要的重量与材料成本。建模完成后可以通过简单的静力学仿真，核算额定载荷下弯折根部、孔位周边的应力分布，对应力超出材料许用值的位置做局部加厚或者增设加强筋的优化，在保证结构强度的前提下尽可能压缩构件的整体尺寸，适配紧凑的设备安装空间。
