带加强筋的筒状铰接连接结构件

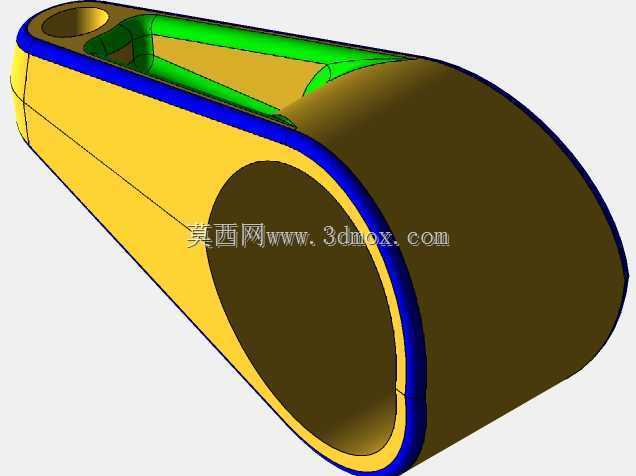

　　该筒状铰接连接结构件，主要应用于需要实现相对转动铰接的机械装配场景中，常见于小型工装夹具的转动副、轻工设备的连杆铰接端、便携折叠器械的连接节点位置，承担两个相对运动部件之间的载荷传递与转动导向作用，在日常设备维护、非标工装改制、小型机械创新设计场景中，这类铰接结构件是替换磨损配件、验证转动机构方案的常用基础构件。从功能特性来看，该构件采用一端封闭筒状、另一端开放铰接孔的结构形式，主体筒身可作为转动配合的轴套基座，内壁预留的安装边界可适配对应直径的铰接销轴，筒身内部设置的三角状加强筋沿轴向分布，直接连接筒身外壁与内孔支撑壁，在不额外增加整体壁厚的前提下，大幅提升构件受径向载荷时的抗变形能力，避免铰接部位受侧向力时出现筒身椭圆化变形，

　　导致销轴卡滞、转动不畅的问题。构件外侧的蓝色封边结构为装配定位止口，安装时可与对接构件的卡槽配合，实现轴向位置的快速定位，无需额外设计定位销孔即可限制构件沿销轴方向的窜动，减少装配时的调整工作量。从设计思路层面分析，该结构在建模阶段优先考虑了铰接部位的受力分布特点：常规薄壁筒状铰接件在承受反复摆动力矩时，应力集中区域主要分布在筒身开口端与铰接孔的衔接位置，因此内部加强筋的走向完全贴合主应力传递路径，将铰接孔处的载荷均匀分散到整个筒身壁面，避免局部应力过高导致的疲劳断裂。外形尺寸方面，该构件整体为长圆形筒状结构，轴向长度与径向直径的比例经过优化，既保证了足够的铰接配合长度，避免销轴受力时出现悬臂弯折，又控制了整体体积，

　　不会在紧凑的装配空间内产生干涉；筒身两端的圆弧过渡完全消除了尖锐棱角，既减少了装配过程中划伤操作人员的风险，也避免了应力集中点的产生。安装边界上，构件开放端的铰接孔公差可根据实际使用场景选择间隙配合或过渡配合，封闭端的平面可作为轴向承载面，承受铰接转动时的轴向推力，外侧止口的尺寸与常见的小型连杆端部卡槽尺寸适配，可直接替换同规格的老旧磨损铰接件，无需对对接部件进行二次加工。在实际使用中，这类带内部加强筋的筒状铰接件相比实心铰接结构重量降低40%以上，材料利用率更高，同时内部空腔可预留润滑脂存储空间，在长期往复转动过程中，存储的润滑脂可缓慢渗出到销轴配合面，延长铰接副的维护周期，减少设备日常保养的工作量。建模过程中对所有转角位置都做了圆角处理，既符合机械加工的工艺要求，避免注塑或机加工时出现应力开裂，也让构件在受力时的应力分布更加均匀，提升整体的使用寿命。
