叉形铰接连接头结构设计

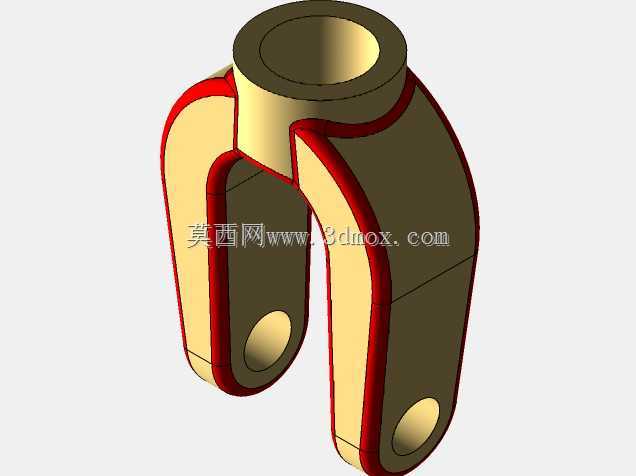

　　这类叉形铰接接头在工业传动、连杆机构、悬架连接、工装夹具的铰接点位应用极广，核心作用是实现两个构件之间的可转动铰接连接，同时传递既定方向的拉压载荷，避免连接部位出现应力集中导致的结构失效。从结构本身来看，上端为带贯通内孔的圆柱轴套段，内孔表面需要满足与配套销轴的配合公差要求，通常选用间隙配合或者过渡配合，保证铰接转动的灵活性同时不会出现过大的窜动间隙；下端为对称分布的两个叉耳结构，每个叉耳上都加工有同轴的销孔，两个销孔的同轴度公差是整个零件加工的核心管控指标，一旦同轴度超差，装配后销轴会出现别卡现象，不仅转动阻力陡增，还会在交变载荷下快速磨损销孔内壁，大幅缩短构件的使用寿命。

　　设计这类零件的时候，首先要核算的是铰接点位的额定载荷，根据载荷大小确定上端轴套的内径、壁厚，以及下端叉耳的厚度、销孔直径，同时要预留足够的安全系数，通常在静载荷场景下安全系数取2.5-3，交变载荷场景下要提升到4以上，避免出现过载断裂的风险。结构过渡区域全部采用大圆角平滑过渡，就是图中红色标识的边缘区域，这些位置是应力集中的高发区，直角过渡的话应力集中系数能达到3以上，很容易在载荷冲击下出现裂纹，采用R角过渡后可以把应力集中系数降到1.5以内，大幅提升结构的抗疲劳性能。

　　从安装边界来看，上端轴套的外径决定了配套连接座的内孔配合尺寸，轴套的轴向长度要和配套支座的安装宽度匹配，不能超出支座端面避免出现轴向窜动无约束的问题；下端两个叉耳的开档尺寸要和被连接的连杆端部厚度匹配，开档过小会导致连杆无法装入，开档过大会导致连杆在叉耳间出现横向窜动，运行过程中产生额外的冲击载荷。叉耳上的销孔位置要保证装配后铰接转动的全行程范围内，零件本体和相邻构件不会出现运动干涉，设计阶段需要做全角度的运动仿真校核，确认转动极限位置下的最小安全间隙不小于2mm，避免运行过程中出现剐蹭卡滞。

　　材质选择上，这类承受中等载荷的铰接件通常选用45号钢调制处理，表面做发黑或者镀锌防锈处理，如果是用于腐蚀环境或者重载场景，可以选用40Cr调制后表面淬火，销孔和上端内孔的表面硬度提升到HRC45-50，提升耐磨性能。加工过程中，两个叉耳的销孔需要一次装夹加工完成，避免二次装夹带来的同轴度误差，上端内孔和下端销孔的轴线平行度公差也要控制在0.02mm以内，否则装配后会出现转动别卡、载荷偏载的问题。这类零件的日常维护重点是定期检查销孔和轴套内孔的磨损量，当磨损量超过原直径的1%时就要及时更换，避免间隙过大导致传动精度下降，甚至引发整个机构的运行故障。在连杆机构的布局中，这类铰接接头通常布置在力流传递的直线点位上，避免承受额外的弯矩作用，因为叉形结构的抗弯矩能力远低于抗拉压能力，偏载弯矩很容易导致叉耳出现变形甚至断裂。
