双筒曲面连接异形结构件三维建模

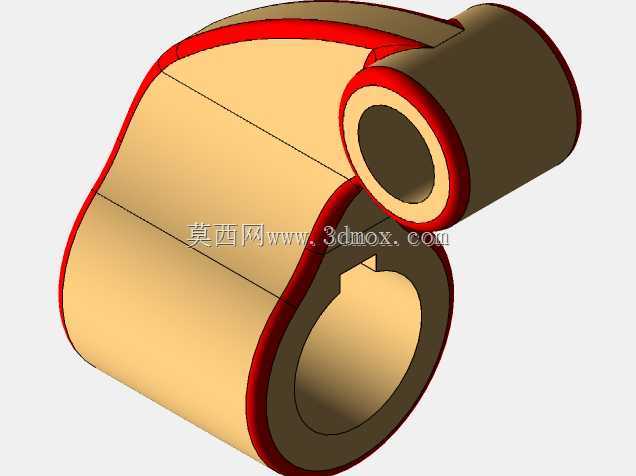

　　这类双筒曲面连接的异形结构件，在流体管路转接、柔性线缆导向、传动介质输送场景中应用十分广泛，常见于小型动力设备的管路排布、便携通讯设备的内部走线支撑、轻工机械的物料导向通道等位置，核心作用是实现两个不同轴线筒状接口之间的平滑过渡连接，避免介质或线缆在转接位置出现直角弯折、流速突变、应力集中的问题。从结构功能来看，两个筒状接口分别对应不同的外接部件，大直径筒身通常对接主通路，承担主要的介质或线缆通行功能，小直径筒身对接分支通路，实现分流、旁通或者辅助走线的需求，两者之间的曲面连接段不是简单的圆弧过渡，而是根据通路内部的流阻要求、外部的安装空间限制做的变曲率曲面设计，能够保证通路内壁全程平滑无凸起，减少介质流经时的压损，

　　也能避免线缆穿过时被棱角刮损。在设计思路上，首先要确定两个筒段的轴线相对位置，包括中心距、轴线夹角、各自的筒壁厚度，这几个参数直接决定了连接段的基础边界，大筒的内孔尺寸要匹配主通路的通径要求，保证额定流量下的流速处于合理区间，小筒的内孔尺寸根据分支通路的流量或线缆直径确定，筒壁厚度则根据使用场景的承压要求、材质特性计算，既要满足结构强度，避免受压变形，也要控制整体重量，减少材料浪费。连接段的曲面构建需要兼顾内外壁的等厚要求，不能出现局部壁厚过薄导致强度不足，也不能出现局部壁厚过厚导致成型时出现缩痕、应力集中的问题，建模时先绘制两个筒段的端面轮廓，确定各自的中心坐标与轴线方向，再通过引导线控制曲面的过渡走向，引导线的曲率要连续，

　　避免出现拐点，保证曲面顺滑，之后对内外曲面进行缝合、加厚，再处理两个筒段端面的安装配合面，端面要保证与各自轴线垂直，方便外接管路或接头的安装密封，边缘位置做圆角处理，去除锐边，避免装配时划伤操作人员或者密封件。从安装边界来看，该结构件的整体外轮廓由两个筒段的外圆直径、中心距以及连接段的最大外廓尺寸决定，安装时需要预留足够的空间，避免连接段的曲面部分与周边其他零部件发生干涉，两个筒段的端面要预留接头安装的操作空间，方便紧固件的拧紧或者密封件的装配，筒壁上不需要额外设置安装孔位时，可通过外接卡箍、抱箍的方式实现固定，若需要刚性连接，可在筒段的连接法兰位置预留螺栓孔，孔位的分布要根据外接部件的安装尺寸确定，保证同轴度误差在允许范围内，

　　避免安装后出现通路错位、密封失效的问题。实际应用中，这类结构件如果用于流体输送场景，还要考虑内壁的粗糙度要求，减少流体阻力，若用于线缆导向，内壁要做光滑处理，避免磨损线缆外皮，不同使用场景下的材质选择也有区别，承压场景下多选用金属材质，通过机加工或者铸造成型，低压或者走线场景下可选用工程塑料，通过注塑成型降低成本，建模过程中要充分考虑不同成型工艺的工艺性，比如注塑件要预留拔模斜度，铸件要考虑拔模斜度与加工余量，机加工件要考虑刀具的可达性，避免出现无法加工的死角。结构的受力分析上，两个筒段的连接位置是应力集中的高发区域，尤其是当两个筒段存在一定夹角，内部介质存在压力时，连接段的曲面要承受两个方向的介质压力，设计时要对该位置做强度校核，必要时可在连接段的外侧设置加强筋，提升结构刚度，避免长期受压出现变形开裂，加强筋的设置不能影响周边部件的安装，也不能增加过多的整体重量，筋的厚度要小于筒壁厚度，避免成型时出现缩痕。
