异形渐变过渡连接结构件三维数模

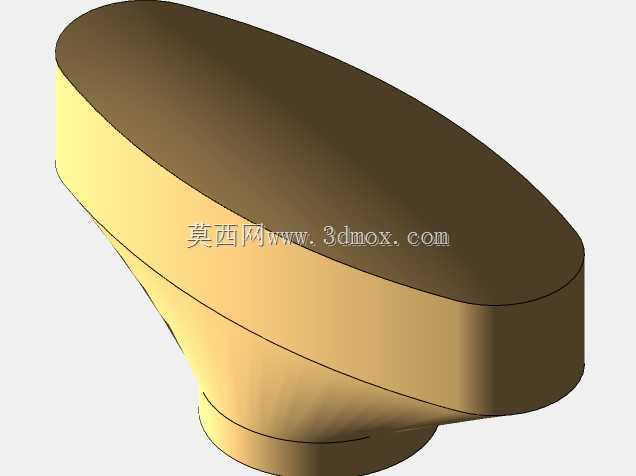

　　该结构件属于流体或物料输送系统中的过渡连接部件，主要应用在需要改变通流截面形状、适配不同接口尺寸的管路衔接场景，常见于小型通风管路、轻质物料输送通道、卫浴给排水过渡段以及小型设备的风道转接位置，能够在不额外增加管路弯折应力的前提下，实现两个不同截面接口之间的平滑连通，减少介质流经衔接位置时的紊流、压损与局部冲击。从结构设计逻辑来看，该构件采用上宽下窄的渐变式腔体设计，上部为长圆形的宽截面接口，下部为圆形的窄截面接口，整个过渡段的曲面采用连续曲率放样生成，不存在尖锐的折角与截面突变，能够让介质在腔体内部流动时保持相对稳定的流态，避免出现局部涡流导致的噪音、积料或者压损过大问题。上部的长圆形接口端面做了加厚的法兰边设计，

　　能够提供足够的密封压紧面，安装时可以配合密封垫片实现与对应接口的紧密贴合，防止介质泄漏；下部的圆形接口外壁设置了环形定位凸台，既可以在安装时快速插入对接管路实现径向定位，也能够为卡箍或者粘接固定提供轴向的限位基准，避免安装后出现轴向窜动。在建模过程中，该结构的核心难点在于过渡曲面的曲率连续性控制，需要保证从上部椭圆截面到下部圆形截面的放样过程中，壁厚保持均匀一致，避免出现局部壁厚过薄导致的结构强度不足，或者局部壁厚过厚导致的成型时缩痕、应力集中问题。整个构件的壁厚采用等厚度设计，适配注塑或者3D打印的成型工艺要求，拔模角度顺着曲面渐变方向设置，不需要额外添加复杂的抽芯结构就可以实现脱模，能够有效降低生产制造成本。从安装边界来看，

　　上部长圆形接口的长轴方向需要与对接设备的接口长轴方向保持对齐，安装时的旋转偏差不能超过2度，否则会出现密封面错位导致的泄漏问题；下部圆形接口的插入深度需要控制在环形凸台的下端面位置，插入过深会挤占内部通流空间，插入过浅则会导致连接强度不足、密封失效。构件的整体高度根据上下接口的中心距进行匹配，安装时需要预留足够的轴向操作空间，方便卡箍的紧固或者密封胶的涂覆作业。在实际使用场景中，这类过渡连接件往往需要承受一定的内部介质压力，因此在曲面过渡的转角位置做了小半径的圆角强化处理，避免应力集中导致的结构开裂，同时整个外表面采用光滑流线型设计，不容易积灰积污，日常清洁维护也比较方便。针对不同的使用工况，该结构可以通过调整上下接口的尺寸比例、

　　过渡段的曲率变化以及整体壁厚，适配不同通流能力、不同压力等级的管路系统，建模时采用参数化的草图驱动方式，只需要修改上部椭圆的长短轴参数、下部圆的直径参数以及整体高度参数，就可以快速生成不同规格的同类型构件，大幅提升同系列产品的设计效率。需要注意的是，该结构在用于有压力的流体输送场景时，需要根据实际工作压力对壁厚进行强度校核，特别是上下接口与过渡段的连接位置，是应力集中的高发区域，必要时可以在外部增设加强筋结构提升整体刚性，但加强筋的设置不能影响内部流道的平滑性，避免额外增加流阻。
