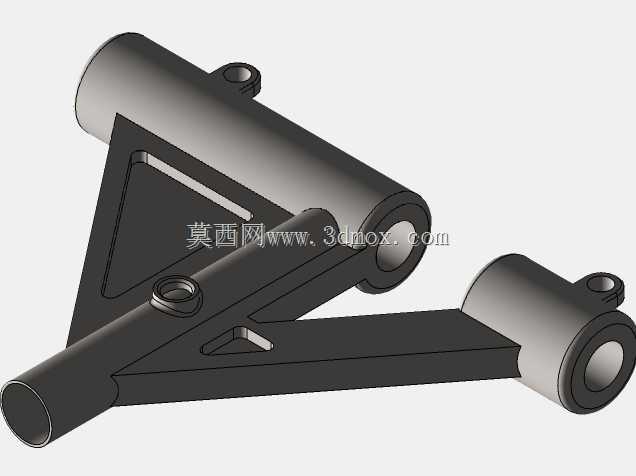

三角加强型管状连接支撑结构件

　　该三角加强型管状连接支撑结构件，多应用于需要兼顾轻量化与结构强度的铰接支撑场景，常见于轻型代步车辆的悬架连接部位、小型机械设备的可调支撑臂、户外折叠装备的承重连接节点等位置，核心作用是在多组管状构件之间实现刚性连接，同时预留铰接安装位，满足构件之间的相对转动需求，同时通过三角构型分散承载时的应力，避免连接部位出现应力集中导致的变形或断裂。从实际使用场景来看，这类构件往往需要同时承受多方向的载荷，包括沿管件轴向的拉压力、垂直于管件方向的弯曲载荷，以及铰接部位传递的交变冲击载荷，因此在结构设计上没有采用简单的管件拼接方式，而是在三根主连接管之间设置了一体化的三角加强筋结构，加强筋与管件外壁完全融合，在不额外增加过多壁厚的前提下，

　　大幅提升了整体的抗扭与抗弯性能。构件上的三个管状主体分别承担不同的连接功能，其中两根管径一致的长管用于对接外部的圆管类杆件，可通过焊接、销轴锁紧或者顶丝固定的方式与外部杆件形成刚性连接，管端的内孔加工有精确的配合公差，能够保证对接后杆件的同轴度，避免装配后出现别卡问题；第三根管径稍小的短管端部设置有贯通的铰接孔，用于与固定基座或者活动摆臂形成铰接副，铰接孔的端面加工有平整的贴合面，能够保证铰接配合时垫片或者轴承端面的贴合度，减少转动过程中的偏磨。在构件的侧面还设置有两个带内螺纹的凸台结构，这类凸台可用于安装锁紧顶丝，在管件插入主连接管后，通过顶丝锁紧实现管件的轴向固定，也可用于安装传感器支架、线束固定卡扣等附属配件，

　　不需要在主受力管件上额外钻孔攻丝，避免破坏主构件的受力结构。设计过程中首先根据承载需求确定了三根管件的相对位置，将三个连接端点的连线形成稳定的三角形构型，从根源上避免连接结构出现受力变形的几何缺陷，之后在管件之间的空隙位置设计了变厚度的加强筋，加强筋的厚度从靠近管件位置向筋的中部逐渐减薄，在保证强度的同时尽可能降低构件的整体重量，同时在筋的边缘设置了圆角过渡，避免筋与管件连接位置出现应力集中。安装边界方面，三个连接端的中心距按照常用的支撑臂铰接间距设计，能够适配多数同规格的轻型支撑结构改装与替换需求，铰接孔的孔径采用通用的标准销轴尺寸，不需要额外定制非标销轴即可完成装配，主连接管的内孔尺寸匹配标准规格的圆管型材，

　　用户可根据实际的长度需求裁切对应长度的圆管插入对接，降低后续的二次加工成本。构件的所有外边缘都做了倒圆角处理，既避免装配过程中锐边划伤操作人员，也能减少热处理或者表面处理过程中的应力集中问题，提升构件的疲劳寿命。在实际建模过程中，需要重点关注各管件相交位置的融合处理，不能出现壁厚突变或者几何干涉的问题，铰接孔的同轴度、主连接管内孔的圆柱度都需要在建模时设置合理的公差基准，为后续的工程图输出、数控加工或者3D打印提供准确的几何依据，同时加强筋与管件连接位置的圆角大小需要根据壁厚匹配，避免出现铸造或者注塑过程中的缩孔缺陷，如果是采用机加工方式制作该构件，建模时还需要考虑刀具的可达性，避免出现无法加工的内角结构。
