多通接口集成式流体转接腔体结构

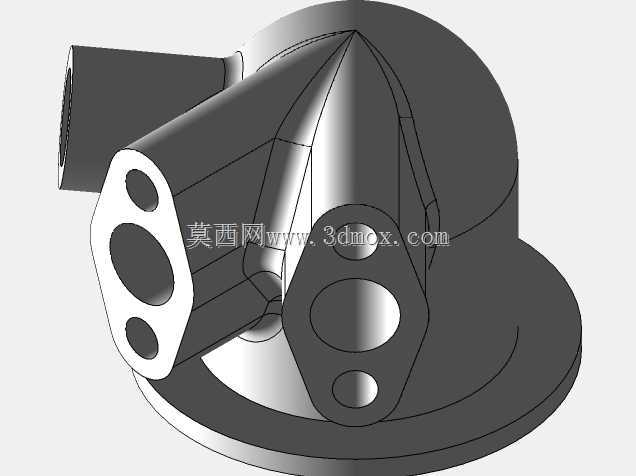

　　在流体管路系统的布设场景中，这类多通接口集成的转接腔体是管路排布里的核心衔接部件，常见于小型液压动力单元、集中润滑系统、台式实验气路台架这类需要在紧凑空间内完成多管路分流、合流、转向的工位，替代传统多个直角接头、三通接头拼接的布设方案，能大幅减少管路接头数量，降低系统泄漏点的总数量。从结构功能上看，这个腔体本体采用一体铸造成型后做机加工密封面的工艺路线，底部的大直径圆盘法兰是整个部件的安装基准，法兰端面预留的密封槽可以适配O型圈或者平垫片，安装时通过法兰周向的螺栓孔完成与安装基座的刚性固定，安装时需要保证法兰端面与基座安装面的平面度公差不超过0.05mm，避免密封件受压不均产生渗漏。侧面伸出的圆柱接口是主通路接口，

　　接口内孔做了精加工，内径尺寸匹配常用的12mm通径管路，可以通过卡套接头或者焊接方式与主供油管、主供气管路连接，主通路的流向可以根据系统需求调整为进液或者出液。正面朝向的两个带安装孔的凸台法兰面，是两个支路的输出接口，大孔对应的支路通径为8mm，小孔对应的支路通径为4mm，两个支路接口的法兰面都做了铣平加工，表面粗糙度控制在Ra1.6以内，保证与对接接头的密封贴合度，法兰面上的两个小孔是安装固定螺丝的过孔，适配M4的内六角螺丝，安装时的锁紧扭矩需要控制在3.5N·m左右，避免扭矩过大压裂铸件或者扭矩不足导致密封失效。顶部的锥状导流结构是整个腔体内部流道的设计核心，内部流道做了圆弧过渡处理，没有直角转折的死角，

　　能减少流体在腔体内部的压力损失，同时避免流体中的杂质在转折处沉积堵塞流道，针对润滑油或者压缩空气这类常见输送介质，这种圆弧流道的压损比直角拼接的多通接头低15%左右，能有效降低系统的动力损耗。在设计建模过程中，首先要确定各个接口的通径参数与安装位置，根据系统的流量需求计算主通路与各个支路的通径大小，保证各个支路的流量分配符合设计要求，之后确定底部安装法兰的尺寸，根据安装空间的限制调整法兰的外径与螺栓孔的分布位置，避免安装时与周边的其他管路、部件产生干涉。建模时需要先构建内部流道的实体，再通过布尔运算切除出内部的空腔，之后添加各个接口的法兰凸台、安装孔、密封槽等结构，所有的机加工面都要预留0.2-0.3mm的加工余量，

　　方便后续的机加工工序完成精度保证。在安装边界的校核上，需要注意侧面主接口的伸出长度，当主接口连接硬管时，要预留足够的管路安装操作空间，扳手的活动范围不能与正面的两个支路接口产生干涉，同时整个腔体的安装高度要控制在合理范围，避免顶部的锥状结构与上方的设备盖板或者其他部件产生碰撞。这类集成式转接腔体相比传统的多个接头拼接方案，除了减少泄漏点之外，还能大幅缩减管路系统的占用空间，在空间紧凑的小型设备内部优势尤为明显，同时一体成型的结构抗振动性能更好，在设备运行产生持续振动的工况下，不会出现多个接头拼接时容易产生的接头松动、渗漏等问题，日常维护时只需要检查各个接口的密封件状态即可，维护工作量远低于分散接头的布设方案。在实际选型应用中，需要根据输送介质的特性选择对应的铸件材质，输送普通液压油、润滑脂时可以采用HT200灰铸铁材质，成本较低且减震性能好；输送有腐蚀性的介质或者在潮湿环境下使用时，可以采用304不锈钢铸造，提升部件的抗腐蚀能力；如果是对重量有要求的移动设备场景，也可以采用铝合金压铸成型，在保证结构强度的前提下降低部件整体重量。
