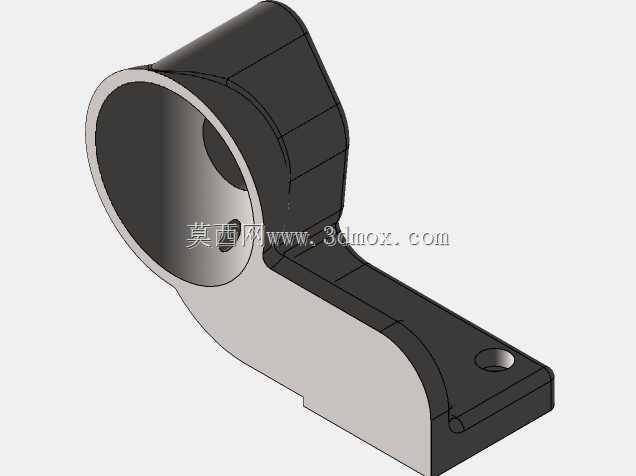

带安装座的筒式铰接支撑结构件

　　该结构件属于典型的铰接类支撑连接部件，在轻工自动化输送线、小型工装夹具、通讯设备架设辅助支架等场景中应用广泛，核心作用是为穿入筒腔的回转杆件提供径向支撑，同时通过延伸的安装板实现与设备基座、机架型材的刚性固定，替代传统的分体式轴承座加焊接支架的组合方案，减少装配环节的累计误差。从结构功能来看，主体的大直径筒腔为回转配合面，内壁加工精度需满足IT7级公差要求，表面粗糙度控制在Ra1.6以内，保证配套轴件转动时无卡滞、旷量小；筒壁上预留的径向小孔为润滑脂注油通道，日常维护时可直接通过该孔加注润滑脂，无需拆解部件即可完成保养，降低运维工作量。延伸出的安装臂采用变截面过渡设计，从筒身位置的厚壁结构逐步收窄至安装板区域，

　　既保证了筒腔受径向载荷时的结构强度，避免应力集中在筒身与安装臂的连接位置，又尽可能控制了零件整体重量，减少材料浪费。安装板上的沉头安装孔为通孔设计，可适配M6规格的内六角圆柱头螺钉，安装时螺钉头完全沉入沉孔内，不会突出安装板表面，避免与周边运动部件发生干涉；安装板底面为精加工基准面，平面度公差控制在0.02mm以内，安装时与机架贴合面完全接触，保证支撑的垂直度，不会出现筒腔轴线倾斜导致的轴件偏磨问题。设计过程中，首先根据配套轴件的直径确定筒腔的内径尺寸，再结合额定径向载荷计算筒壁厚度，确保在1500N径向载荷下筒壁变形量不超过0.01mm；安装臂的过渡圆角经过反复校核，圆角半径设置为R5，有效分散连接位置的应力，

　　避免长期受交变载荷时出现疲劳断裂。安装边界方面，零件整体的安装投影尺寸需控制在对应安装位的空间范围内，筒腔轴线与安装板底面的平行度公差为0.03mm，安装孔的中心距公差控制在±0.05mm，保证批量安装时的互换性，无需额外修配即可完成装配。该零件采用一体式铣削加工成型，相比焊接结构的同类支撑件，不存在焊接变形、焊缝应力残留的问题，长期使用过程中结构稳定性更好，适合在有一定振动的设备工况下使用，比如小型皮带输送机的托辊支撑、工装夹具的翻转臂铰接座、户外通讯天线的角度调节支撑座等场景，都能稳定发挥支撑与铰接的作用，零件的边角位置均做了R1的倒角处理，避免装配过程中锐边划伤操作人员，也减少了应力集中的薄弱点。
