便携通讯设备铰接连接结构件

　　该结构件为便携通讯终端的核心铰接连接部件，主要应用于折叠类手持通讯设备的机身连接部位，承担设备开合过程中的载荷传递、角度限位与部件定位功能，是保障折叠类通讯设备结构可靠性的关键零件。从实际使用场景来看，这类铰接件需要承受日常使用中频繁的开合弯折载荷，同时要兼顾设备折叠后的贴合度与展开后的结构刚性，避免长期使用后出现连接松动、开合阻尼异常、部件错位等问题，直接影响手持通讯设备的使用手感与结构寿命。

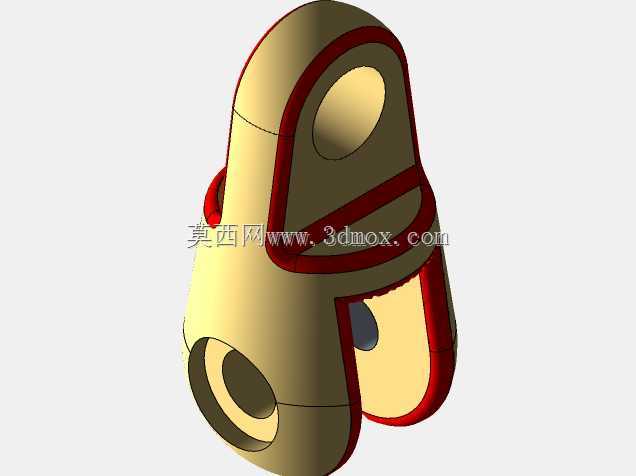

　　设计层面，该零件采用一体化异形壳体结构，主体通过曲面过渡衔接不同功能的安装位，避免直角应力集中带来的结构失效风险。零件上设置的三处通孔分别对应不同的装配需求：大直径斜向通孔用于穿设铰接主轴，是整个开合动作的旋转基准，孔位的同轴度公差直接决定开合过程的顺畅度，设计时需严格控制孔壁的表面粗糙度与圆柱度，避免转轴转动时出现卡滞或旷量；侧面的横向通孔用于安装阻尼组件的定位销，通过销钉与阻尼片的配合提供稳定的开合阻尼，让设备在任意开合角度都能保持稳定停留，不会出现自行松脱闭合的情况；下部的开口槽结构用于嵌装设备机身的连接端，槽体内侧的凸台结构可与机身上的定位凹槽配合，实现装配时的快速定位，同时限制连接端的窜动位移，保证装配精度。

　　零件外侧的红色包覆区域为软胶缓冲层，设计时采用双色注塑的工艺思路，在硬质基体的外侧结合软质弹性材质，一方面在设备开合到极限角度时起到缓冲作用，避免硬质结构直接碰撞产生异响或结构损伤，另一方面软胶层可填充零件与机身外壳之间的装配间隙，提升整机外观的一体性，同时起到一定的防尘防水作用，减少外界杂物进入铰接部位的概率。从安装边界来看，该零件的整体外轮廓完全适配折叠通讯设备的机身转角弧度，安装后不会突出机身外壳表面，保证设备握持时的手感顺滑，不会出现硌手的问题；零件的壁厚设计经过反复校核，在保证结构强度满足跌落、挤压测试要求的前提下，尽可能缩减壁厚尺寸，为设备内部的电池、主板等元器件留出更多安装空间，符合便携通讯设备轻薄化的设计趋势。

　　在实际装配流程中，该铰接件先预装阻尼转轴与定位销，再分别与设备的上下机身连接端通过卡扣与螺丝紧固，装配完成后需要进行上万次的开合疲劳测试，验证结构的磨损量与阻尼衰减率是否在允许范围内。设计过程中还充分考虑了维修拆装的便利性，零件的卡扣结构设置在易操作的位置，不需要专用工具即可完成铰接组件的拆卸更换，降低后期的维修成本。从结构受力角度分析，零件的曲面过渡区域是主要的应力集中部位，设计时通过有限元分析对该区域的壁厚做了局部加强，同时优化了过渡圆角的半径，分散开合过程中产生的弯曲应力，避免长期交变载荷作用下出现结构断裂的问题。该结构件的尺寸精度要求较高，所有安装孔位的位置度公差控制在0.02mm以内，保证装配后上下机身的对齐度，避免出现折叠后上下段错位、缝隙不均的外观问题。
