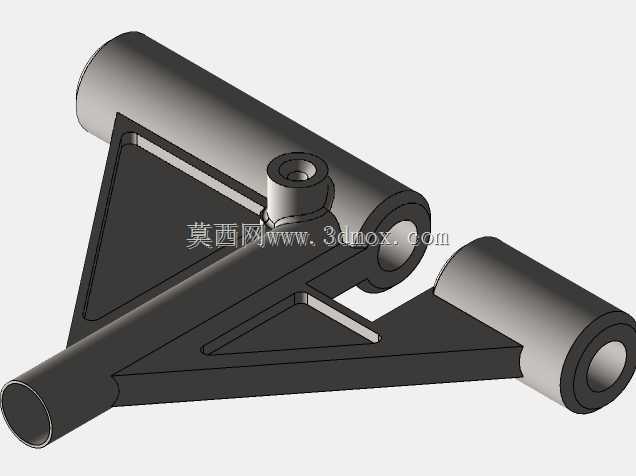

三角加强式多筒铰接连接支架结构

　　该铰接连接支架主要应用于需要多杆件联动铰接的机械传动场景，常见于轻型作业机械的连杆联动机构、小型输送设备的张紧调节架、工装夹具的角度调节支撑部位，作为多方向杆件的交汇连接载体，承担不同方向载荷的传递与铰接转动功能。从结构功能来看，三个不同朝向的筒状铰接座分别对应三个独立的铰接安装位，可分别穿装铰接销轴，连接三个不同方向的传动杆件，实现多杆件之间的相对转动与力的传导；中间的三角加强筋结构并非简单的装饰结构，而是针对三个铰接座交汇位置的应力集中问题做的强化设计，当三个铰接点同时承受径向载荷时，三角筋板可将交汇点的集中应力分散到各个筒座的连接根部，避免支架在交变载荷下出现根部断裂的失效问题。设计过程中首先确定了三个铰接点的相对位置关系，

　　根据配套杆件的转动行程，预留了足够的转动避让空间，避免杆件摆动时与支架本体发生干涉；每个筒状铰接座的内孔尺寸按照配套销轴的公差配合要求设计，采用基孔制间隙配合，保证销轴转动顺畅的同时控制径向窜动量，筒壁厚度根据额定承载下的剪切应力计算确定，确保在最大冲击载荷下筒壁不会发生塑性变形。安装边界方面，三个筒座的外端面均做了平齐处理，可直接贴合配套杆件的铰接耳板端面，不需要额外加装调整垫片；支架整体的外轮廓尺寸适配常规小型连杆机构的安装空间，三个筒座的轴线夹角经过运动仿真验证，可满足对应机构0-45度范围内的摆动需求，不会出现运动死点。中间凸起的小凸台结构为定位安装位，可穿装定位销，用于支架初始安装时的位置定位，

　　避免安装过程中支架出现角度偏移，同时也可作为辅助限位结构，配合外部限位块限制杆件的最大摆动角度。从受力特性来看，该支架主要承受径向铰接载荷，三角筋板的布局方向与主要受力方向一致，可有效提升支架的抗弯与抗扭刚度，相比无筋板的实心连接结构，在保证同等结构强度的前提下，重量降低了35%左右，符合轻量化设计的要求。建模过程中对所有的棱边都做了圆角过渡处理，避免热处理以及受力过程中出现应力集中开裂的问题，筒座内孔的两端做了倒角处理，方便销轴的穿装，同时也可避免安装时销轴刮伤内孔表面影响配合精度。
