泰科IM系列AXICOM信号中继继电器结构

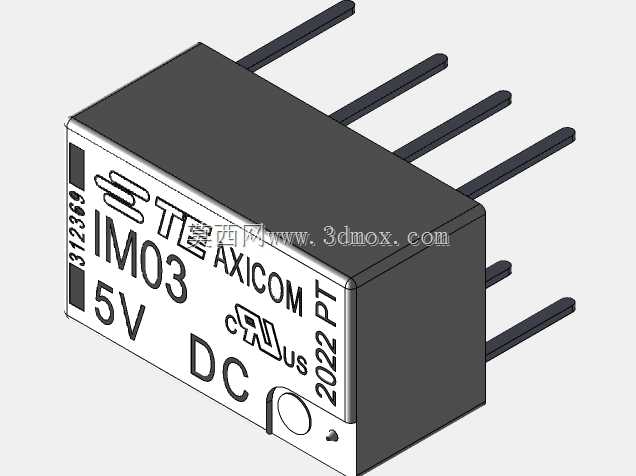

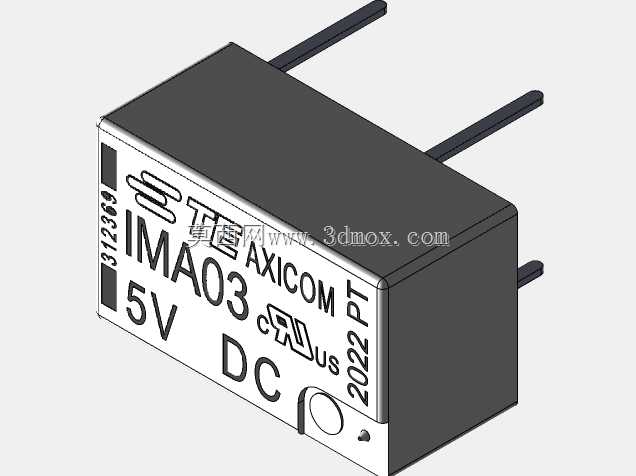

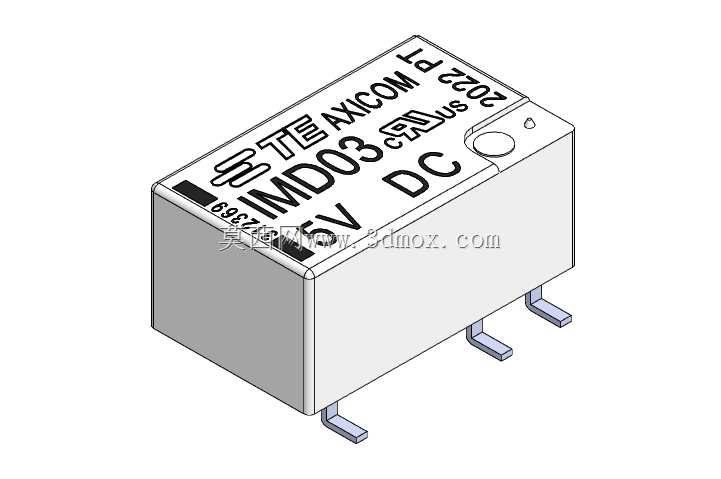

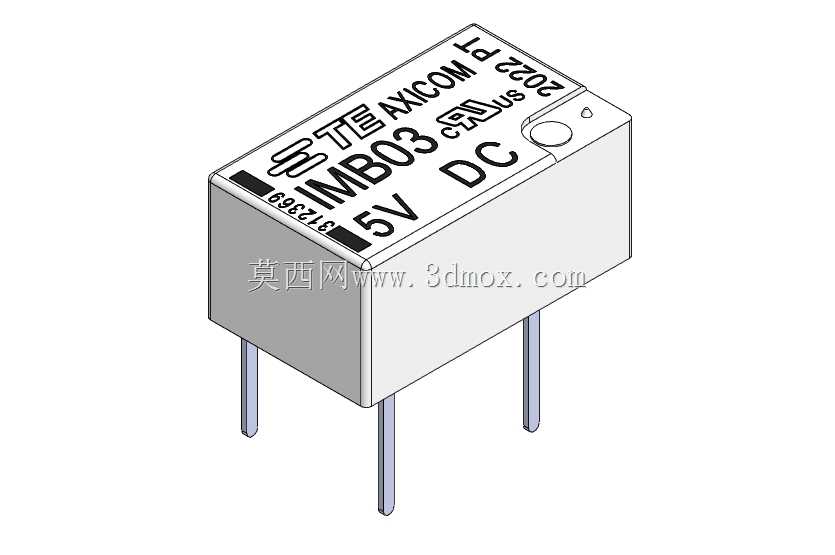

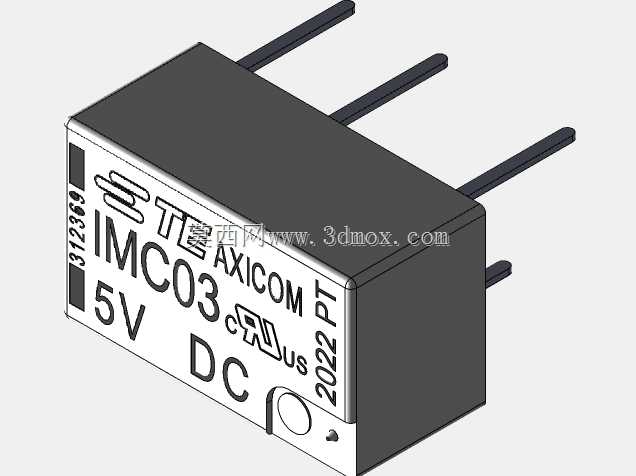

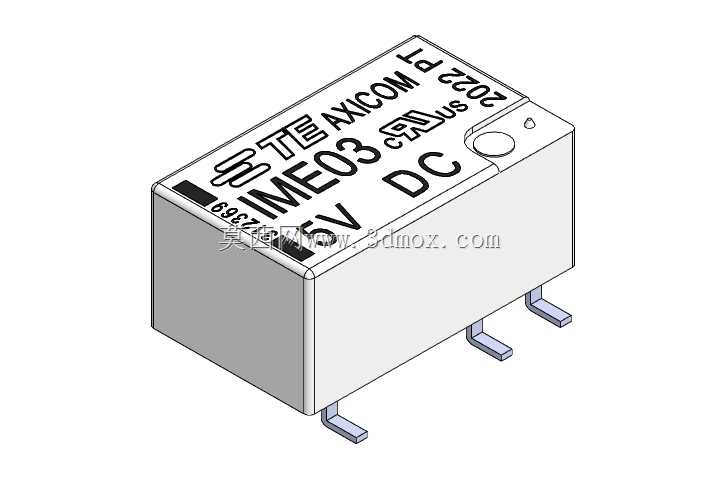

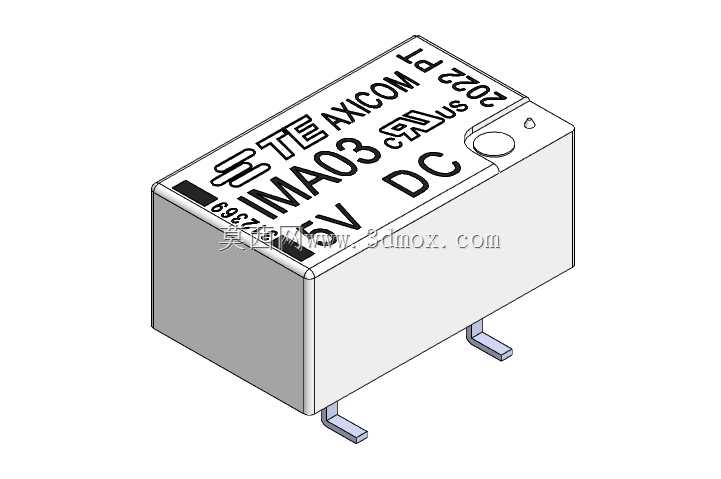

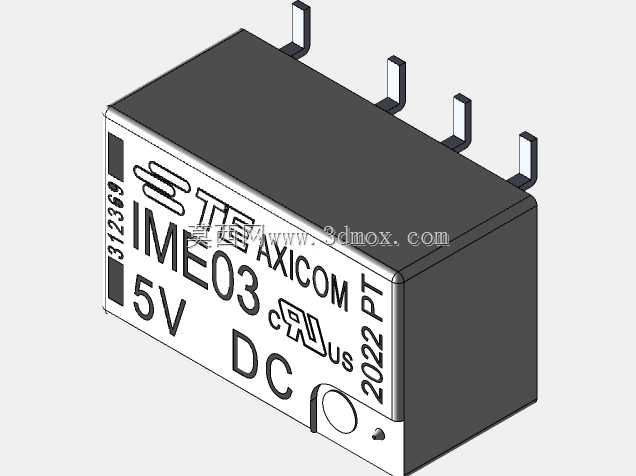

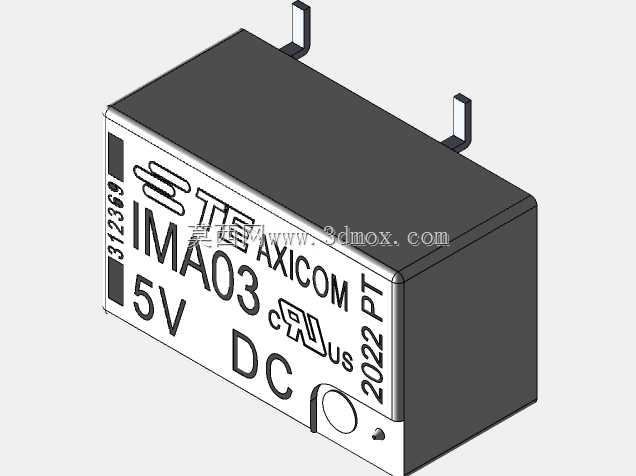

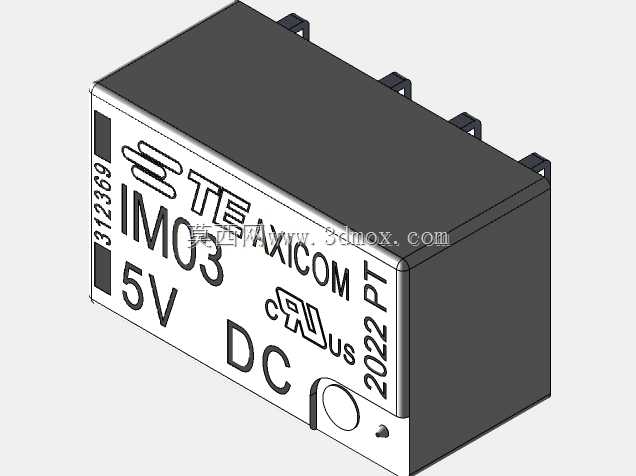

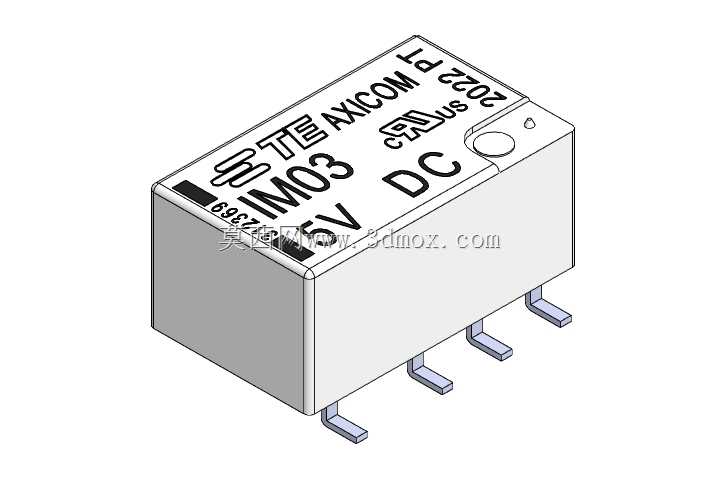

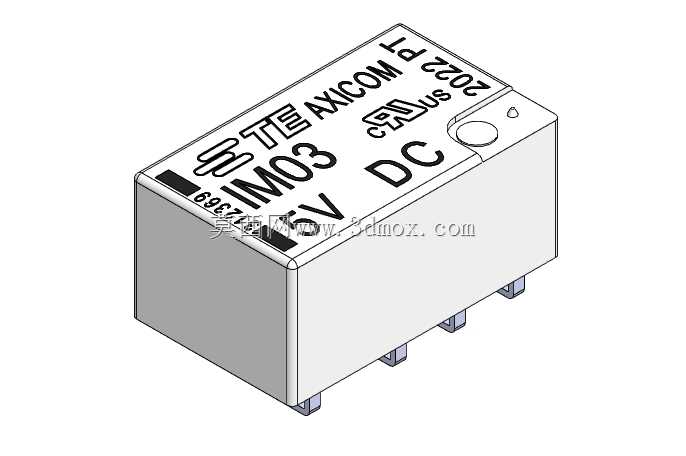

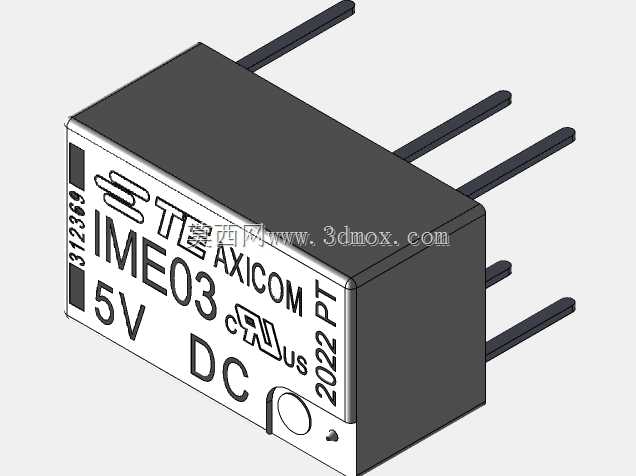

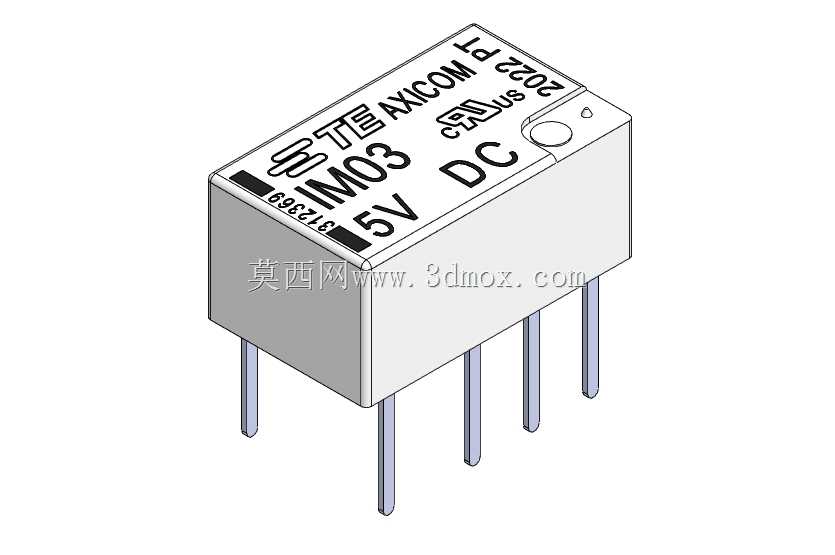

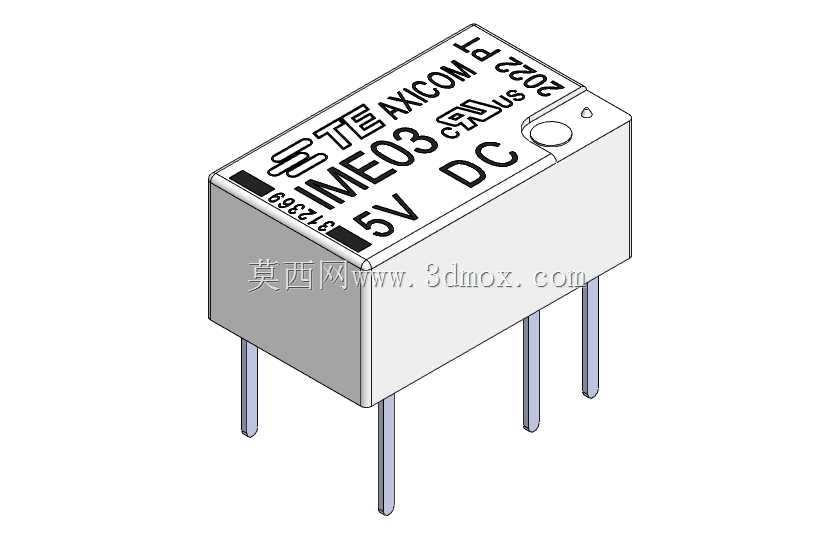

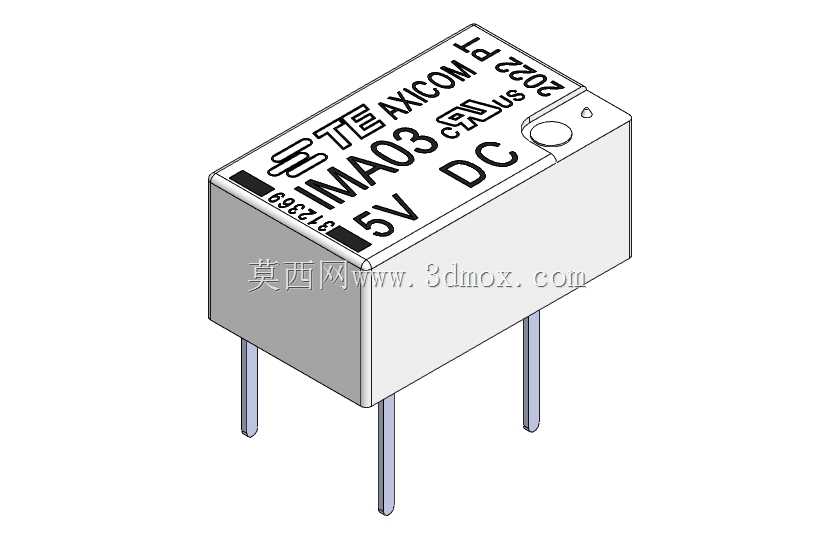

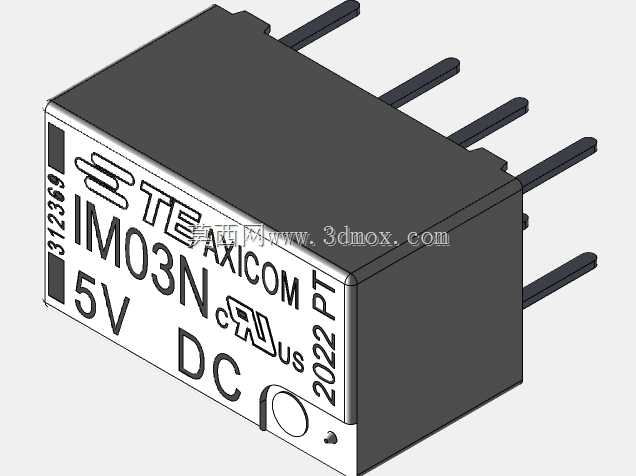

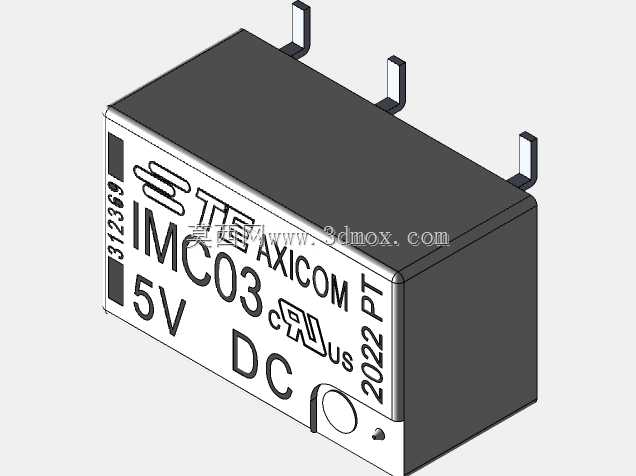

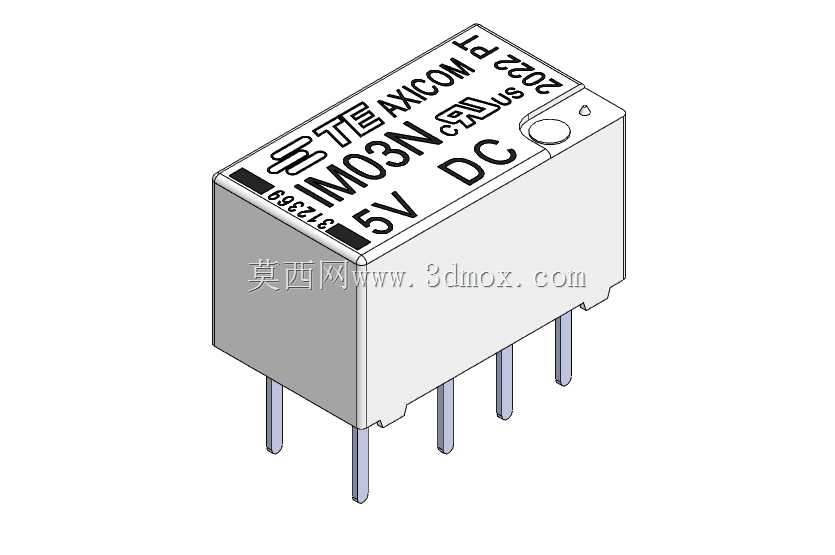

　　在工业控制板卡、通讯接口设备、测试仪器的信号回路设计里，这类小型信号继电器的选型与结构适配，往往是决定板卡布局密度、信号切换可靠性的关键细节。很多刚接触弱电控制设计的工程师容易忽略这类直插继电器的安装边界，在PCB布局时只预留焊盘孔位，没考虑外壳本体的高度、引脚伸出长度以及周边元件的安全间距，最后打样回来要么继电器外壳和周边立式电容干涉，要么引脚剪脚长度不对导致波峰焊后虚焊，这类问题在批量生产前的样机调试阶段非常常见。这款TE旗下AXICOM系列的IM型信号中继继电器，主打低电平信号回路的通断切换，和功率继电器不同，它的触点负载能力不高，但触点接触电阻极小，动作响应速度快，线圈功耗控制得很低，适合用在通讯设备的信号链路切换、工业IO板卡的信号隔离、测试仪器的通道选通这类场景，不会因为触点压降影响小信号的传输精度。从结构设计来看，这款继电器采用标准的双列直插引脚布局，引脚间距符合通用IC的2.54mm网格标准，这意味着它可以直接适配通用的IC插座，也能直接在标准洞洞板上焊接，对于样机试制阶段的快速验证非常友好。外壳采用阻燃工程塑料注塑成型，表面的丝印清晰标注了线圈电压、触点规格、安规认证标识，生产环节的目视核对、来料检验都能快速识别参数，避免混料。引脚采用镀锡铜合金材质，既有足够的机械强度，保证插件时不会弯折，也能在波峰焊、手工焊接时快速上锡，减少虚焊风险。在做三维布局的时候，需要特别注意几个安装边界：首先是本体的高度，

　　这类继电器的本体高度通常在10mm到15mm区间，如果板卡是安装在密闭外壳内，要确认上方的结构件预留足够的间隙，不能顶到继电器外壳，否则长期受应力可能导致外壳开裂、内部触点移位；其次是引脚的伸出长度，直插引脚在PCB背面的伸出长度建议控制在1.5mm到2.5mm，太长容易和背面的走线或者结构件短路，太短则焊接强度不足，受震动时容易脱焊；另外，继电器的线圈是感性元件，布局时要尽量远离板上的模拟信号采集回路，避免线圈通断时的电磁干扰影响小信号采集精度，如果空间受限无法拉开距离，就要在继电器线圈两端反向接续流二极管，吸收断开瞬间的反向电动势。从功能特性来说，这款5V线圈电压的型号，适配绝大多数5V供电的控制板卡，不需要额外做线圈电压转换，线圈的驱动电流很小，普通的MCU IO口通过三极管就能直接驱动，不需要额外增加驱动芯片，能简化板卡的电路设计。触点的切换寿命在小信号负载下能达到十万次级，完全满足工业设备、通讯设备的长期使用需求，触点的接触电阻在毫欧级，切换mV级的微弱信号也不会产生明显的信号衰减。在做三维建模的时候，要准确还原外壳的倒角、引脚的位置度、顶部标识的凸台细节，这些细节看似不影响功能，但在做整机装配干涉检查的时候，倒角的尺寸误差可能导致误判干涉，引脚位置度的偏差则会导致生成的PCB封装焊盘位置不对，打样后无法插件。另外，继电器的顶部有一个小型的手动测试按钮，部分型号会配备，建模时要还原这个按钮的凸起高度，

　　因为这个按钮是用来在不通电的情况下手动测试触点通断的，如果上方间隙不足，会导致按钮被长期按下，触点常闭，引发电路故障。很多工程师在做结构评审的时候，只关注元件的长宽高外轮廓，忽略这类小型操作件的凸起，最后装配完才发现继电器被结构件顶住，手动测试功能失效，甚至触点长期处于动作状态，烧坏后续电路。在通讯设备的应用场景里，这类继电器常用来做通讯链路的冗余切换，比如主通讯链路故障时，通过继电器切换到备用链路，因为信号频率不高，继电器的触点带宽完全能满足RS232、RS485这类低速通讯信号的传输需求，而且相比模拟开关，继电器的隔离耐压更高，能有效隔断不同回路之间的地电位差，避免地环流损坏通讯接口。在工业IO板卡上，

　　这类继电器用来做输入信号的通道选通，通过多路继电器切换，用一路采集电路就能采集多路传感器信号，降低板卡的硬件成本，同时继电器的隔离特性也能防止外部传感器回路的浪涌电压串入采集电路，保护核心控制芯片。设计选型的时候还要注意，同系列的继电器有不同的触点形式，比如常开、常闭、转换触点，不同线圈电压的型号外壳尺寸是一致的，只是线圈参数和触点配置不同，所以三维模型可以做成参数化配置，在选型不同型号的时候只需要修改参数，不需要重新建模，能大幅提高设计效率。另外，这类直插继电器的焊接温度曲线要符合无铅焊接的标准，建模时不需要考虑焊接温度的影响，但在结构设计时要注意，继电器周边不要布置对温度敏感的元件，因为波峰焊时继电器本体吸收的热量会传导到周边，距离太近可能导致热敏元件参数漂移。
