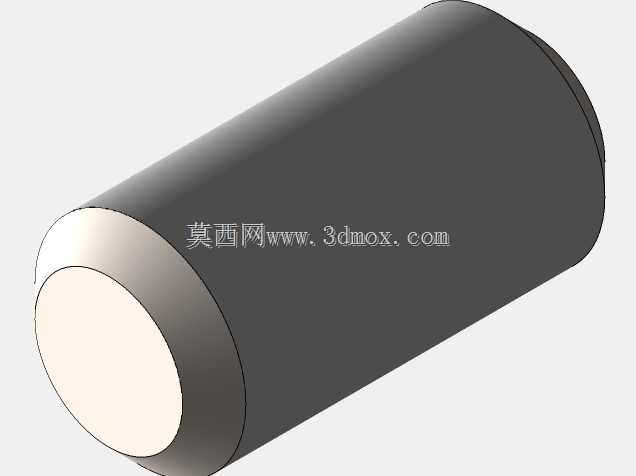

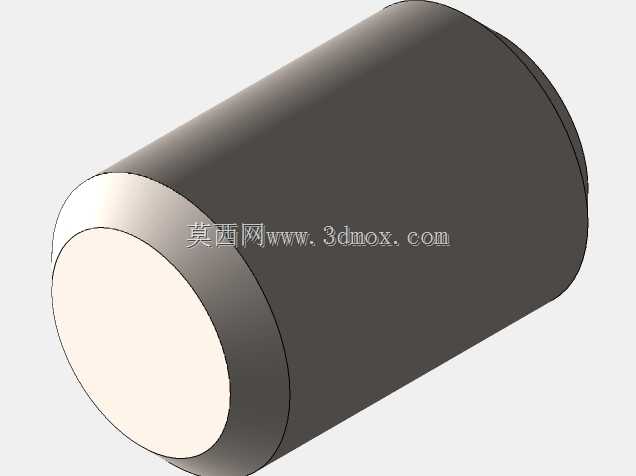

外啮合齿轮式液压动力供油单元结构

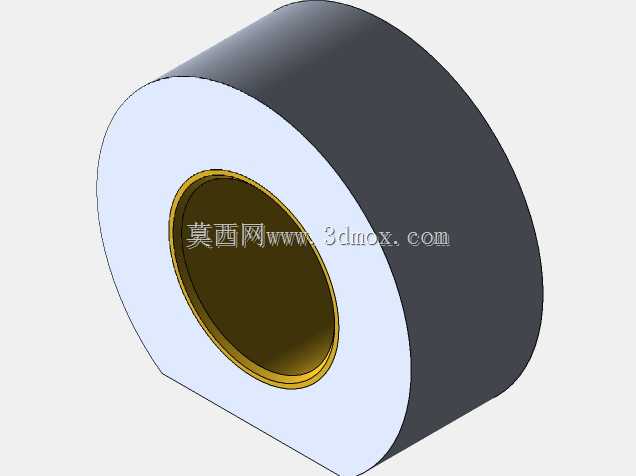

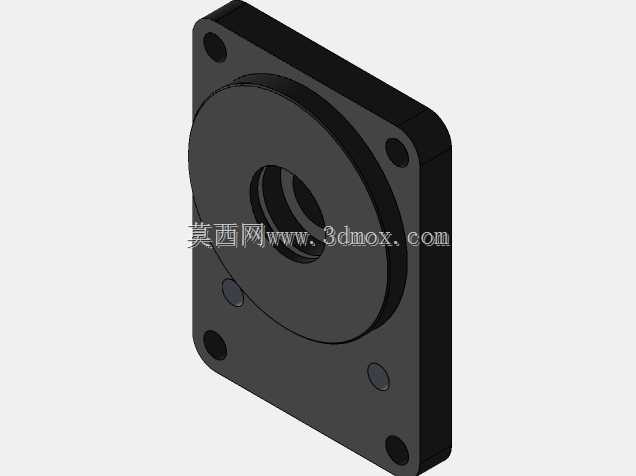

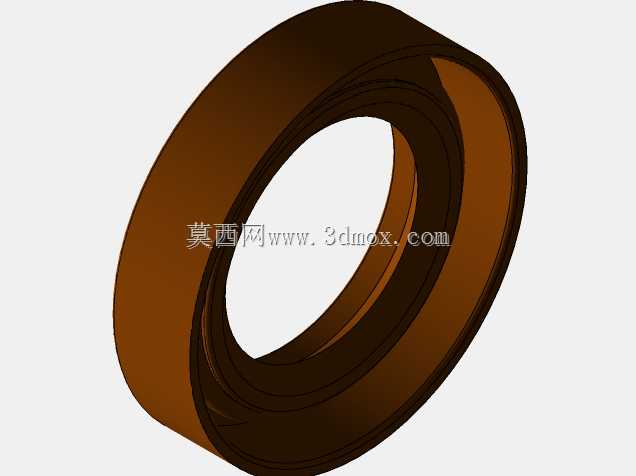

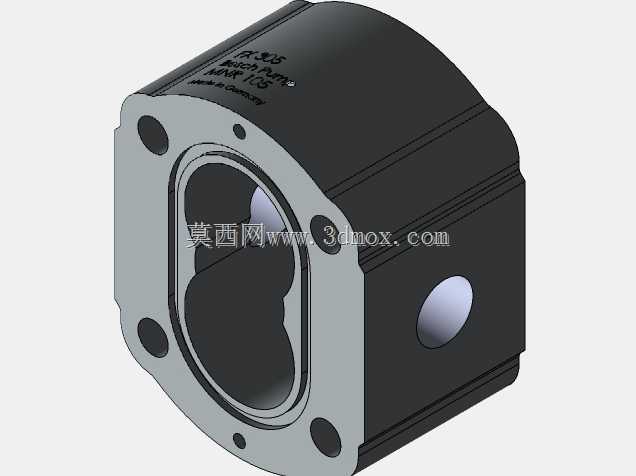

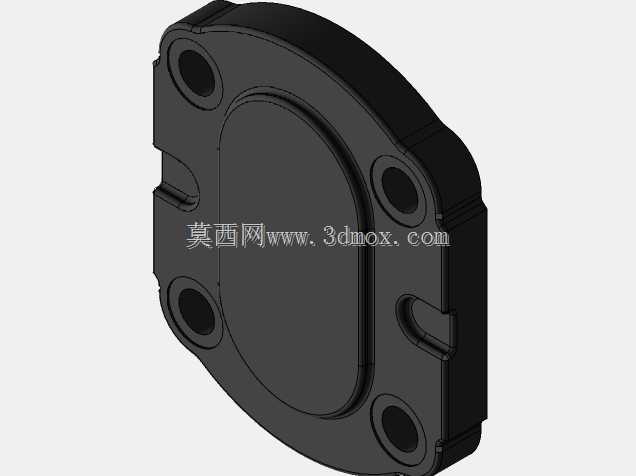

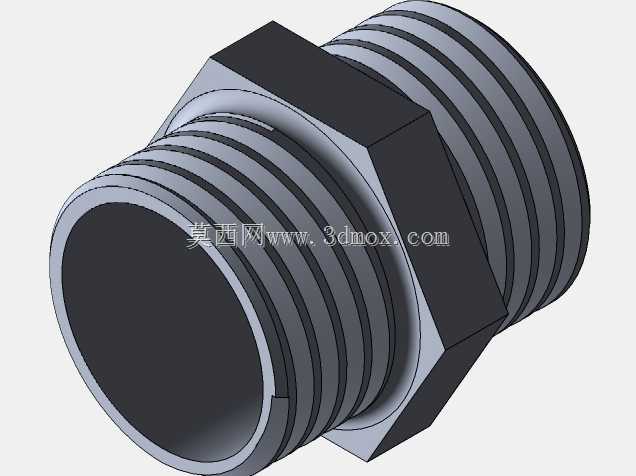

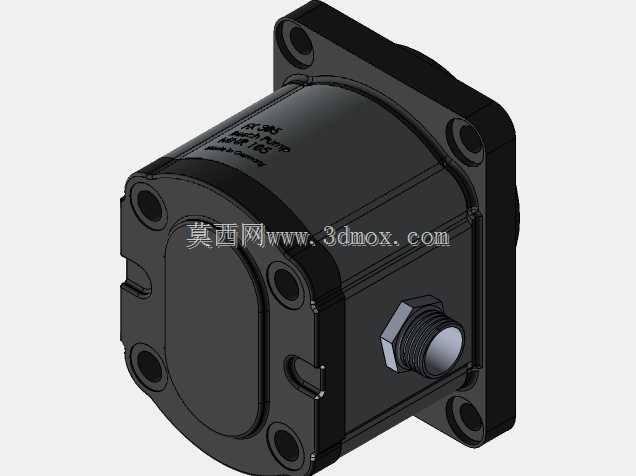

　　在工程机械、农业装备、工业液压站的动力回路设计中，这类齿轮式液压供油部件是整套液压系统的核心动力源，负责将原动机输入的机械能转化为液压油的压力能，为后续的油缸、液压马达等执行元件提供稳定的压力油输出，常见于小型装载机的转向助力回路、机床夹具的夹紧油路、农用拖拉机的悬挂提升系统，也可作为小型液压站的主泵搭配溢流阀、换向阀组成独立动力单元，适配中低压工况下的连续供油需求。从结构设计逻辑来看，该部件采用三片式壳体组合结构，前端带方形安装法兰，法兰面上预留四个均布的安装通孔，安装时可直接通过螺栓固定在原动机的端盖或者安装支架上，安装法兰的止口尺寸与通用的B系列法兰安装标准匹配，不需要额外加工转接板，能直接适配多数1:

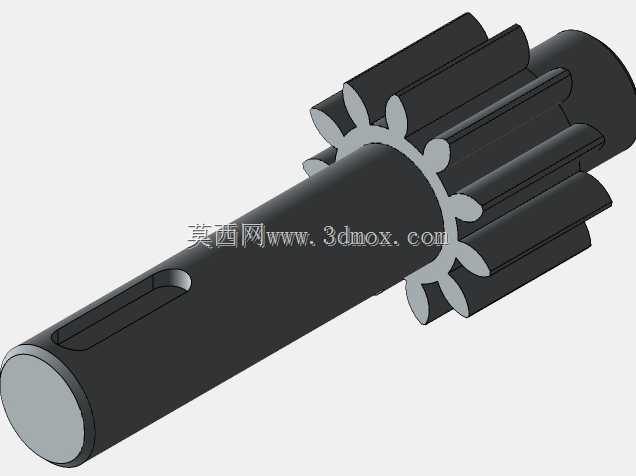

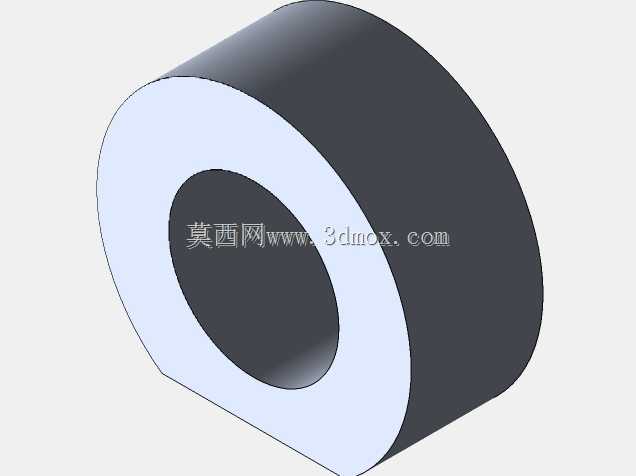

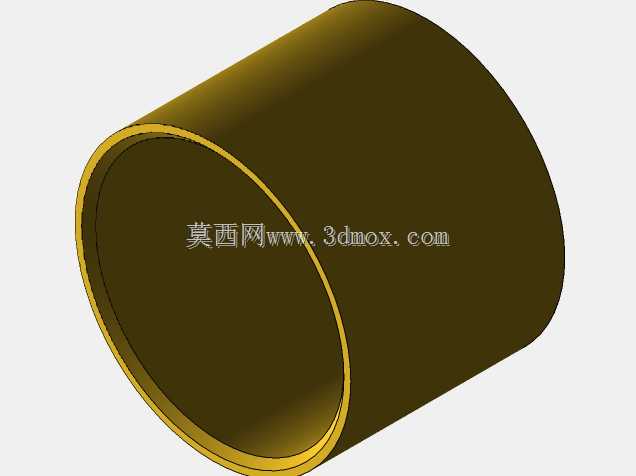

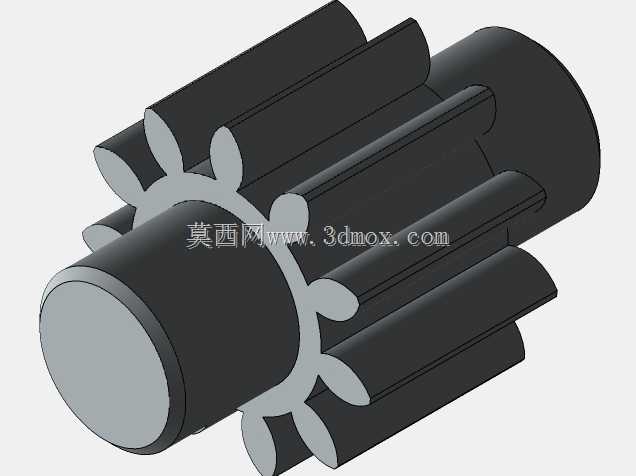

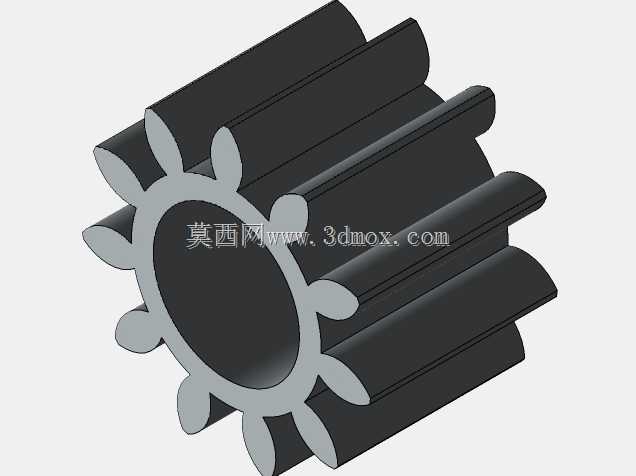

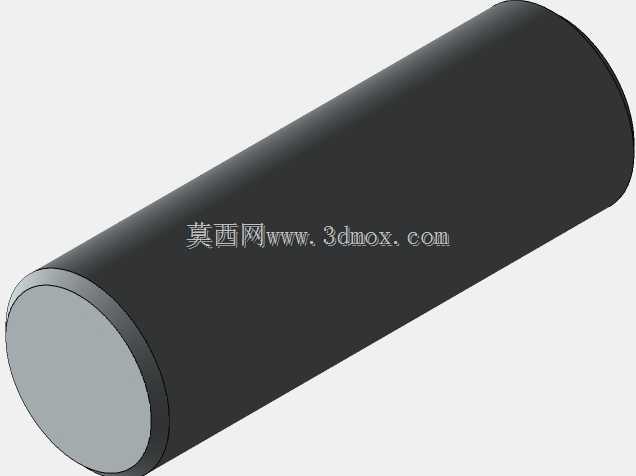

　　10锥度轴伸的驱动电机或者内燃机取力口，安装边界上，主体壳体为近似圆柱的封闭结构，侧向伸出的外螺纹油口为压力油出口，油口采用公制细牙螺纹设计，可直接搭配标准液压管接头连接高压油管，进油口通常设置在壳体后端（当前视角未展示），采用大口径内螺纹设计以降低进油阻力，避免吸空导致的气蚀问题。内部采用一对渐开线外啮合齿轮作为核心工作副，齿轮与壳体、前后端盖之间的轴向间隙、径向间隙都控制在极小的公差范围内，依靠齿轮啮合时的容积变化完成吸油与压油过程：当齿轮脱开啮合时，吸油腔容积增大形成负压，将油箱内的液压油吸入腔体内，随着齿轮转动，齿槽内的油液被带到压油腔，齿轮进入啮合时容积减小，将油液挤压输出到压力管路中。设计过程中，壳体采用高强度铸铁材质，

　　兼顾耐压性能与减震效果，能承受持续16MPa的工作压力，短时峰值压力可达20MPa，齿轮表面采用渗碳淬火处理，齿面硬度达到HRC58-62，保证长期运转下的耐磨性能，减少内泄漏量，侧向的油口位置做了加厚处理，避免管路安装时的应力集中导致壳体开裂，法兰安装面的平面度公差控制在0.02mm以内，安装后能保证与原动机端面的密封效果，防止结合面漏油。在实际选型应用中，这类泵的转速适配范围通常在800-2500r/min，可根据需求匹配不同排量规格，当前结构的排量属于中小排量区间，适合流量需求在10-20L/min的液压回路，设计时需要注意吸油高度不能超过0.5m，进油管路的通径要比出油口大一个规格，保证吸油顺畅，

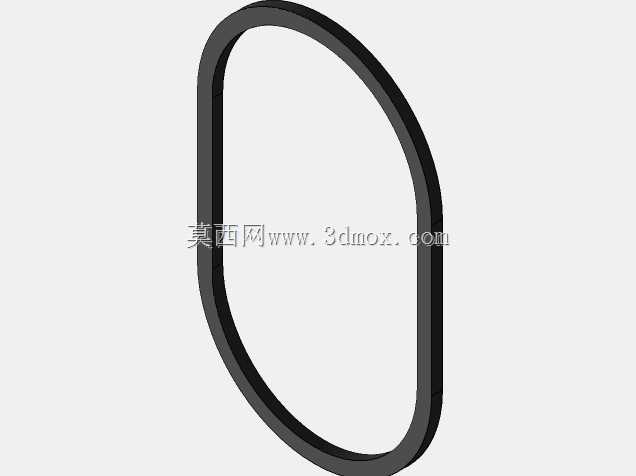

　　同时泵的泄油口需要单独接回油箱，保证轴封处的压力不超过0.3MPa，避免轴封过早损坏。建模过程中，对齿轮的齿形参数做了精确还原，包括齿顶高系数、变位系数都按照实际液压齿轮泵的设计参数设置，壳体上的安装孔、油口螺纹、密封槽位置都和实物尺寸一致，可直接用于液压系统的布局装配干涉检查，也可作为教学演示中液压元件结构拆解的参考模型，帮助设计人员理解齿轮泵的工作原理与安装配合要求，在做设备整体布局时，可以直接调用该模型进行管路走向规划、安装空间校核，避免实际装配时出现部件干涉、安装距离不足的问题。
