巴氏杀菌机成套食品加工设备结构

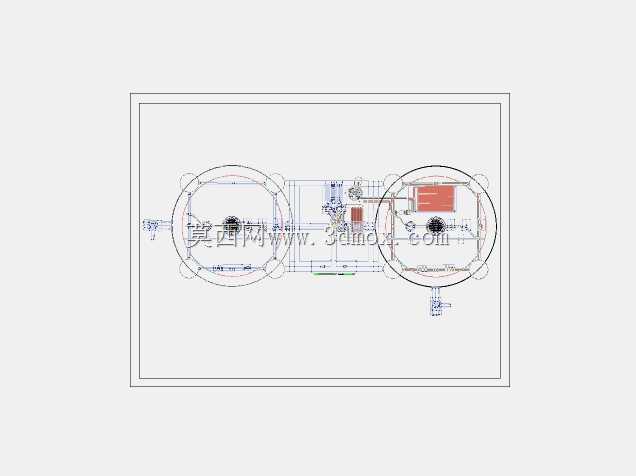

　　这套三维结构围绕低温连续杀菌工况展开，核心对象是巴氏杀菌机成套设备，适用于乳品、果汁、酱料、腌制品及软包装食品的热处理产线。设备在布局上把罐体、输送通道、加热组件、管路阀组和机架集中在同一安装平面内，两端圆形腔体与中间长条形处理段形成连续作业路径，物料进入后可按设定温度区间完成升温、保温、冷却和导出，减少人工转运造成的温度波动。

　　从现场使用角度看，巴氏杀菌机常布置在食品车间清洗区与灌装包装区之间。设备周边需要预留操作通道、检修空间和管路接驳位置，尤其两端圆形腔体处要考虑人员开盖、清洗、检查密封件以及维护内部输送构件的空间。中间段承担主要热交换过程，外形呈狭长箱体结构，内部可布置网带、链板或导轨式输送机构，使物料在热水喷淋、水浴浸泡或热介质循环环境中匀速通过。该结构设计重点不在于单一零件造型，而在于让物料流向、热介质循环、排水排污和设备维护路径相互协调。

　　罐体部分采用圆形轮廓，有利于承受内部液体压力并降低卫生死角。圆腔与中段连接位置设置过渡结构，可减少物料卡滞，也便于焊接、抛光和清洗。对于食品设备而言，内壁过渡圆角、支撑脚高度、排污口位置和检修盖开启方向都直接影响日常使用。模型中两端腔体并非简单附属件，而是承担物料进出、温度缓冲和局部检修的功能节点；中段则集成输送与热处理区域，形成完整的连续杀菌链路。

　　管路系统在设备中占有较大比重。泵、阀、管道、过滤器及热交换接口需要沿设备侧面或底部排布，既要缩短循环路径，也要避免遮挡操作面。合理的管路走向应保证热水或加热介质能够稳定循环，排污管路具备足够坡度，清洗液可在停机后顺利排出。建模时需要特别关注管道与机架、输送驱动部件、检修门之间的干涉关系。实际车间中，管路若贴近人行通道，还需增加防护或保温层；若布置在设备底部，则要保证离地间隙，便于地面冲洗和腐蚀检查。

　　机架设计采用分段支撑思路，长中段需要多组支脚承受槽体、液体和物料的组合载荷，两端腔体处则根据圆形壳体重心设置支撑位。支脚不宜直接落在排水沟槽边缘，安装基础应保持水平，并允许通过可调脚座补偿地面误差。对于带热水循环的设备，机架材料和紧固件需考虑湿热环境下的防腐要求，支撑点与槽体连接处应避免应力集中，长期热胀冷缩也要求局部连接具备一定调整余量。

　　输送机构是决定生产节拍的关键部分。若处理软包装袋，网带或链板需提供平稳承托，防止包装袋漂浮、堆叠或相互遮挡；若处理瓶装产品，则需配合导向栏架和限位结构，使瓶体在槽内保持稳定排列。输送驱动端通常布置在设备一侧，需预留电机、减速机和张紧机构的安装位置。三维布局时不能只看设备外轮廓，还要校核链条回程、链轮维护、轴端拆装和张紧操作空间，否则后期现场维护会明显受限。

　　热工区域的结构设计强调温度均匀性。中段槽体可设置隔板、导流板或喷淋管，使热介质在物料通过区域形成稳定流场，避免局部过热或杀菌不足。温度检测元件应安装在能够反映物料实际受热环境的位置，而不是靠近加热入口造成读数偏差。保温层通常包覆在槽体外侧，模型深化时需要为保温厚度、外护板和检修拆卸留出边界。若设备与后续冷却段相连，进出口高度和输送面标高必须保持一致，衔接处不能出现明显台阶。

　　安装边界方面，这类设备属于长条形产线装备，车间布置时应按整体长度、两端操作半径和侧面管路维护宽度共同划定占地。设备上方需考虑起吊或开盖空间，底部需安排排水、清洗和防腐地面。进料端与前处理设备、出料端与风干、灌装或包装设备对接时，输送中心线、高度和节拍都要统一。电气控制箱不宜紧贴高温高湿区域，传感器线缆和动力线缆应与水管分离敷设，避免冷凝水沿线缆进入接线部位。

　　从结构建模角度看，该作品适合用于食品机械方案评审、产线布置校核和设备结构沟通。圆形罐体、长槽体、输送组件、管路阀组和机架之间的相对位置清晰，能够直观表达连续巴氏杀菌设备的工作逻辑。设计深化时可进一步补充密封结构、喷淋管细节、保温层、检修平台和安全防护件，使模型从方案展示走向制造与安装指导。
