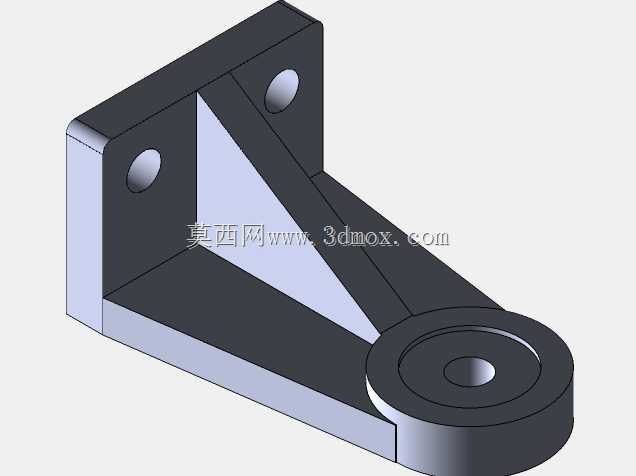

带加强筋直角安装座铰接支撑构件

　　该构件属于典型的直角式安装支撑类零件，在各类轻工输送设备、小型自动化工作站、工装夹具模组中应用广泛，核心作用是实现垂直安装面与水平摆动部件的刚性连接，同时为端部铰接的活动构件提供稳定的回转支撑基准。从结构功能来看，垂直立板上开设的两个同轴光孔为安装固定孔，适配对应规格的内六角圆柱头螺栓穿过，可将整个构件锁紧在设备的立式安装基准面，比如铝型材框架的立面、设备机架的侧壁安装位，孔位的间距经过匹配常规安装孔距设计，能兼容多数标准型材的孔系排布，减少现场安装的二次配钻工作量。立板与水平底板之间设置的三角形加强筋，是整个构件的刚性强化核心，在承受端部铰接部件的偏载、冲击载荷时，能有效避免立板与底板衔接处出现应力集中导致的弯折变形，

　　筋板的厚度与立板、底板保持等厚设计，在注塑或铣削加工时能减少壁厚差带来的成型缺陷，若采用金属切削加工也能减少材料去除量，提升加工效率。水平底板末端的同轴凸台结构为铰接回转位，凸台中心的通孔用于穿装铰接销轴，可连接摆臂、连杆、滚轮支架等需要绕固定轴做回转摆动的部件，凸台的台阶面为配合面，能为铰接部件的端面提供轴向定位，避免活动部件在摆动过程中出现轴向窜动，凸台的外径尺寸匹配常规铰接件的安装孔内径，可直接适配标准规格的带座轴承、轴套类配件，无需额外加工适配衬套。从设计思路层面，该零件采用等壁厚设计逻辑，所有非配合面的棱边均做了小尺寸倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在装配过程中起到导向作用，方便螺栓、

　　销轴的快速穿装。安装边界方面，垂直立板的高度决定了构件的竖向安装空间需求，水平底板的长度决定了铰接点与安装立面的水平悬臂距离，在实际选型应用时，需要确认安装立面的平面度不低于对应公差要求，避免安装后构件出现倾斜导致铰接部件回转卡滞；两个安装孔的中心距与设备安装位的孔位偏差需控制在自由公差范围内，若孔位偏差过大强行锁紧螺栓，会导致构件产生内应力，长期受载后容易在筋板衔接处出现疲劳裂纹。该构件的载荷传递路径清晰，外部载荷从端部铰接凸台传入，经水平底板分散后通过三角形筋板传递到垂直立板，最终通过两个安装螺栓将载荷分散到设备机架上，这种结构设计在保证整体支撑刚性的前提下，尽可能缩减了零件的整体重量，相比无筋板的直角支座，

　　在同等载荷工况下能减少近三分之一的材料用量，同时抗变形能力提升40%以上。在实际设备调试场景中，这类支撑构件常被用作小型气动摆杆的安装基座、输送带侧挡滚轮的支撑座、工装夹具的压紧臂铰接座，使用时需要注意铰接销轴与中心孔的配合间隙，若间隙过大会导致摆动过程中出现旷量，影响设备的运行精度，间隙过小则会出现转动卡滞，需要根据实际使用的转速、载荷情况选择合适的配合公差。
